Вертикально-сверлильный станок 2Т125

Код товара: 9547
На складе: 1 шт.

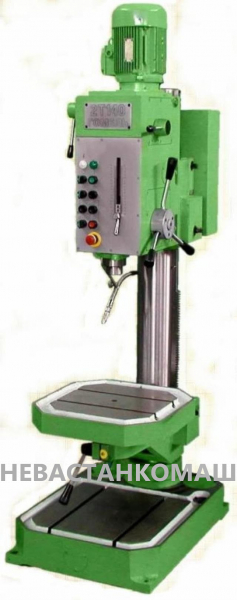

  • Вертикально-сверлильный станок 2Т125, рис.1
5.0 (голосов 333 / просмотров 632)

Печать
08.11.2024
На складе: 1
1 424 000
Получить предложение

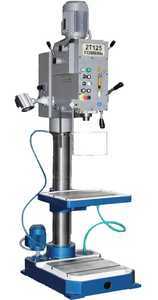

Вертикально-сверлильный станок 2Т125
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
info@dvt-spb.ru
Расчет доставки
Производитель: Беларусь
Ø Сверления, мм  25
Вылет шпинделя, мм  160
Реверс  Есть
Напряжение, В   380
Мощность, кВт  1.68
Масса, кг  550

Станок вертикально-сверлильный 2Т125 предназначен для сверления, зенкерования, развертывания и нарезания резьбы в мелких и средних деталях. Обработка на станках производится как с ручной, так и с механи­ческой подачей шпинделя. Станок оборудован механизмом отключения механической подачи при достижении заданной глубины обработки. На станке допускается нарезание резьбы с ручным управлением реверсирования шпинделя и в автоматическом режиме на заданной глубине резьбы.

Станок 2Т140 предназначен для сверления отверстий, развертывания, зенкования, нарезания резьбы в мелких и средних деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Сверление на вертикальном станке 2Т140 осуществляется подачей шпинделя вручную или механически. Механическая подача шпинделя отключается автоматически при достижении заданной глубины отверстия. Ручная подача контролируется по шкале линейки, установленной на корпусе шпиндельной бабки.

На станке возможно, также, нарезание резьбы как с ручным включением реверсирования шпинделя, так и с автоматическим включением ревесирования на заданной глубине резьбы.

Шпиндельная бабка (сверлильная головка) станка имеет возможность перемещаться по колонне в пределах 240 мм. Шпиндель перемещается на 160 мм

Детали могут закрепляются как на рабочем столе, так и на фундаментной плите. Рабочий стол крепится на колонне и регулируется по высоте в пределах 500 мм. Стол может, также, вращаться вокруг колонны и поворачиваться вокруг своей оси, что позволяет обрабатывать наклонные отверстия.

Аналогом вертикально–сверлильного станка 2Т140 является модель TCA40 испанской фирмы "ERLO". Аналогом вертикально–сверлильного станка 2Т125 - является модель TSR25 также фирмы "ERLO".

Отсчет глубины сверления производится по плоской шкале или упору.

Станки 2Т140, 2Т125 позволяют выполнять следующие операции:

Технические характеристики 2Т125

Характеристика Значение
Максимальный диаметр сверления, мм. 25 (сталь 45);
32 (чугун СЧ20)
Диапазон нарезаемой резьбы до М20
Конус шпинделя Морзе 3
Расстояние от оси шпинделя до колонны, мм. 260
Ход шпинделя, мм. 160
Расстояние от торца шпинделя до стола, мм. 0-820
Наибольшее расстояние от торца шпинделя до плиты, мм. 940-1100
Наибольшее вертикальное перемещение стола, мм. 670
Размер рабочей поверхности стола, мм. 400х500
Размер рабочей поверхности плиты, мм. 500х525
Диаметр колонны, мм. 120
Количество скоростей вращения шпинделя 8
Диапазон частот вращения шпинделя, об./мин. 80…2000
Количество подач шпинделя 3
Диапазон подач шпинделя, мм./об. 0,1; 0,2; 0,3
Наибольший крутящий момент на шпинделе, Нм 70
Наибольшее усилие подачи, Н 6000
Угол поворота стола, град. 180
Количество Т-образных пазов 2 (стол);
2 (плита)
Мощность привода главного движения, кВт 1,5
Ширина Т-образного паза стола 14Н12;
плиты 14Н12
Суммарная мощность электродвигателей, кВт 1,68
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 575х525х2040;
(2270х960х760 в упаковке)
Масса 2Т125 , кг. 430;
(в упаковке 550)

КОМПЛЕКТ ПОСТАВКИ:

  • Станок в сборе;
  • Система охлаждения;
  • Втулка переходная 6100-0142 ГОСТ 13598;
  • Втулка переходная 6100-0143 ГОСТ 13598;
  • Клин 7851-0012 ГОСТ 3025;
  • Ключ электрошкафа 2К52-1.8910.000;
  • Ключ для сливных пробок 007.2000.001
  • Руководство по эксплуатации.

ДОПОЛНИТЕЛЬНАЯ ОСНАСТКА: (ПОСТАВЛЯЕТСЯ ЗА ОТДЕЛЬНУЮ ПЛАТУ)

  • Патрон сверлильный 6150-4029-03 или 6150-4029-04;
  • Тиски станочные чугунные поворотные 7200-0215-02;
  • Патрон резьбонарезной 6162-4003-01 или 6162-4003 (М4...М12);
  • Патрон резьбонарезной 6162-4003-03 (М14...М24);

Комплект предохранительных головок (для патрона резьбонарезного 6162-4003 (-01):

  • головка 6251-4002 (М3);
  • головка 6251-4002-01 (М4);
  • головка 6251-4002-02 (М5);
  • головка 6251-4002-03 (М6-М8);
  • головка 6251-4002-04 (М8-М10);
  • головка 6251-4002-05 (М10);
  • головка 6251-4002-06 (М12);

Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-03):

  • головка 6251-4002-07 (М14);
  • головка 6251-4002-08 (М16);
  • головка 6251-4002-09 (М18-М20);
