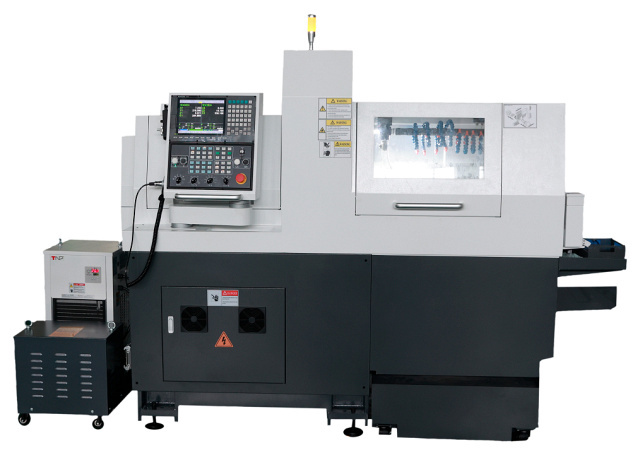

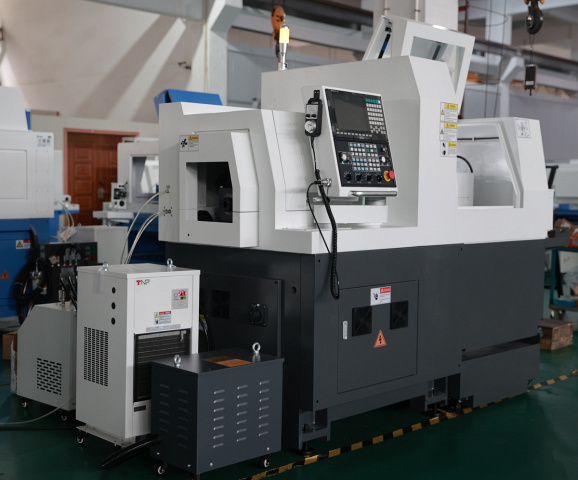

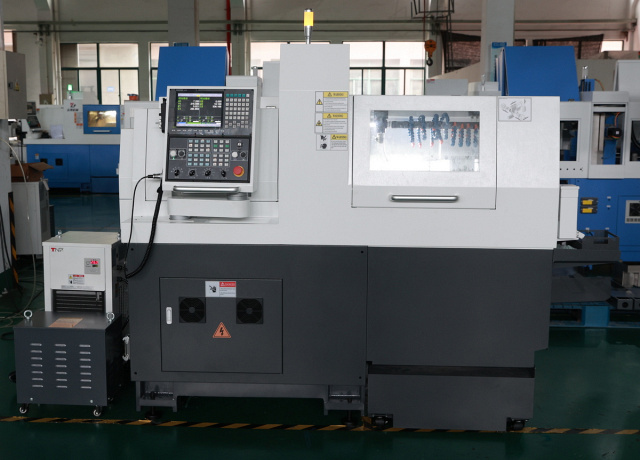

Автомат продольного точения IRONMAC ISL-206

Автоматы продольного точения IRONMAC ISL предназначены для изготовления сложных деталей из прутковых заготовок. За счет высокоскоростного шпинделя обеспечивают обработку с высоким качеством обработанной поверхности, увеличивая производительность предприятия. Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали с двух сторон. Ось Y обеспечивает полноценную фрезерную обработку. Отличительной чертой оборудования является быстрая переналадка на выпуск новой продукции, поэтому станки идеально подходят для предприятий, выпускающих продукцию средними или крупными партиями. Автоматы продольного точения IRONMAC ISL-205 / ISL-206 широко применяются в очень многих областях современной тяжелой промышленности: Область применения Для точной индустрии, электронной и аэрокосмической промышленности: Детали для медицинской техники и инструмента:

Область применения

Автоматы продольного точения IRONMAC ISL-205 / ISL-206 широко применяются в очень многих областях современной тяжелой промышленности: Для точной индустрии, электронной и аэрокосмической промышленности: Детали для медицинской техники и инструмента:

Схемы обработки

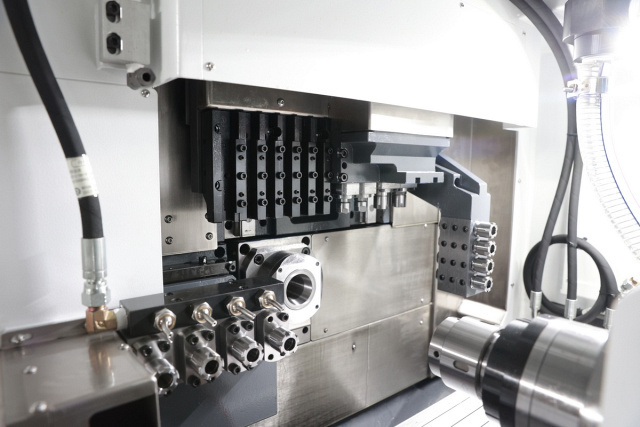

Конструктивные особенности

	Система ЧПУ Syntec 22TB

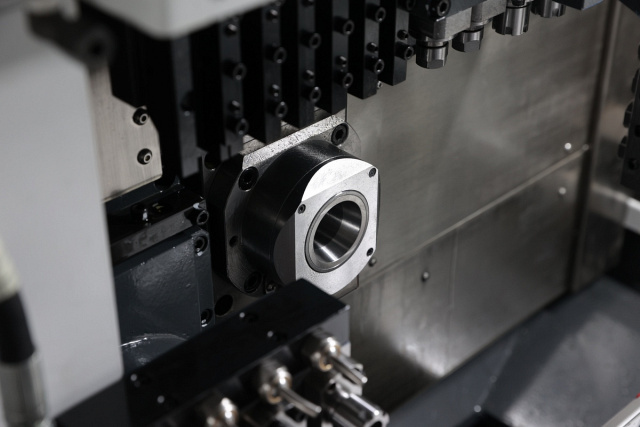

	Система без держателя направляющей втулки Используется для уменьшения остатка прутка. Применима при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

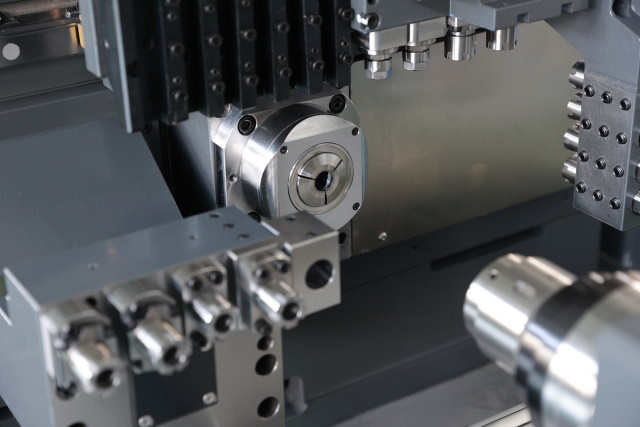

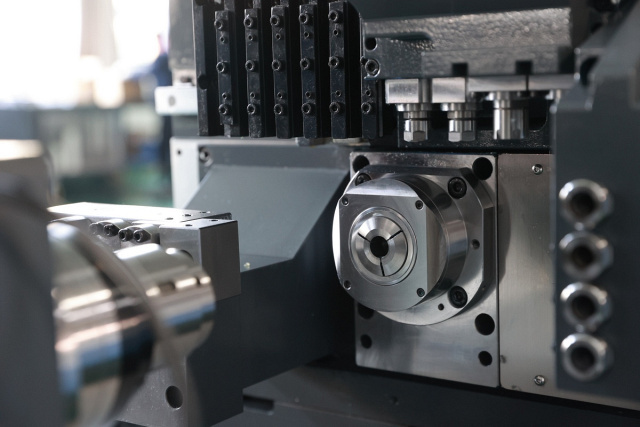

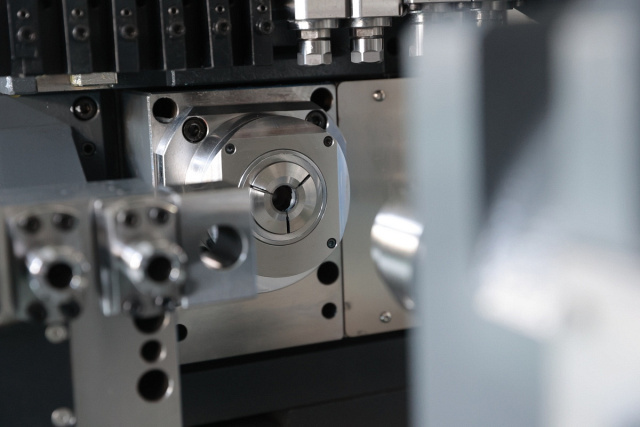

	С вращающейся направляющей втулкой Цанговый патрон и втулка вращаются одновременно.

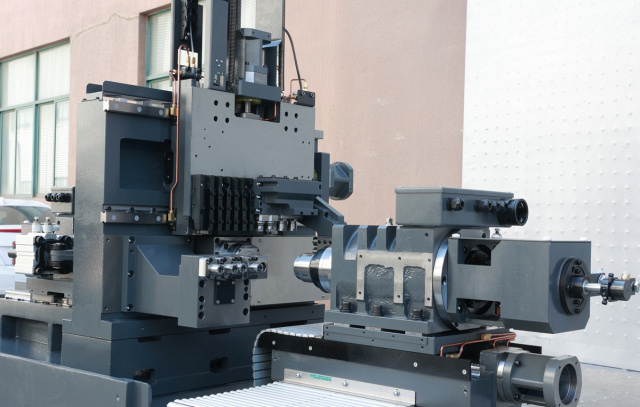

	Цельнолитая станина, ручное шабрение На основе метода конечных элементов и модельного анализа, с учётом многочисленных оптимизаций, была разработана специальная конструкция станины с отличными показателями жесткости и виброустойчивости. Симметричная конструкции станины и дополнительное оребрение способствуют эффективному тепловому балансу. Применение ручного шабрения самых ответственных сопрягаемых поверхностей ключевых узлов станка увеличивает коэффициент контакта, снижает вибрацию и предотвращает деформации узлов во время работы станка, что гарантировано обеспечивает геометрическую точность, точность перемещений и точность позиционирования на протяжении всего срока службы оборудования.

Комплектация

Стандартная

• Винтовой компрессор TRIUMPH DELTA 7,5/8 C

Дополнительная

Технические характеристики

Характеристика	Значение
Система ЧПУ	Syntec
Макс. диаметр обработки главного шпинделя, мм	20
Макс. длина обработки, мм	180
Макс. диаметр сверления главного шпинделя, мм	25
Макс. диаметр сверления противошпинделя, мм	20
Макс. диаметр нарезаемой резьбы главного шпинделя	M10
Макс. диаметр нарезаемой резьбы противошпинделя	М8
Макс. диаметр радиального сверления, мм	8
Кол-во позиций инструмента для наружной обработки, шт.	7
Кол-во позиций инструмента для внутренней обработки, шт.	4
Кол-во инструментальных позиций для радиальной обработки, шт.	5
Кол-во инструментов для обработки в противошпинделе, шт.	8
Общее кол-во инструментальных позиций, шт.	28
Размер инструмента, мм	12 x 12 (6 поз.) / 16 x 16 (1 поз.)
Число осей управления, шт.	8
Частота вращения шпинделя, об/мин	8000
Ускоренное перемещение по оси X, м/мин	20
Мощность двигателя главного шпинделя, кВт	4,5
Мощность двигателя противошпинделя, кВт	4,5
Наличие противошпинделя	есть
Длина, мм	2565
Ширина, мм	1350
Высота, мм	1850
Вес IRONMAC ISL-206, кг	3500
