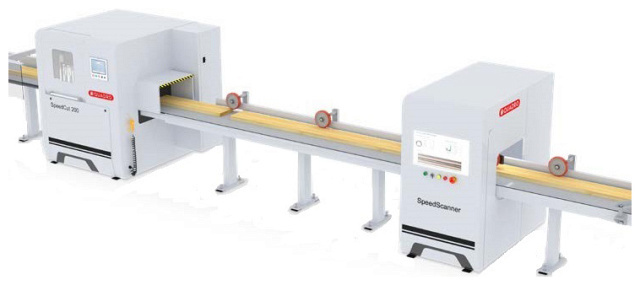

Автоматическая линия сканирования и торцевания QUADRO SpeedLine SpeedLine

Предназначена для вырезки дефектных мест и резки заготовок на запрограммированные длины и сорта с высокой скоростью подачи, в автоматическом режиме. Определение длин, дефектов и сортности древесины производится сканером с 4-х сторон, входящим в состав линии. Оператору необходимо обеспечить подачу материала на линию. Подача обрезной доски происходит справа налево при помощи приводного транспортера. Обрезка осуществляется высокоскоростным торцовочным станком на основе данных, переданных со сканера, который установлен до него. Дефекты, длина и сортность считываются сканером, который осуществляет оптимизацию раскроя древесины в соответствии с заданными параметрами. Выгрузка заготовок происходит приводным ленточным транспортером и сортируется автоматически при помощи трёх пневматических толкателей. Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях. Область применения Получаемые изделия

Область применения

Применяется перед линией сращивания на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих предприятиях. Получаемые изделия

Схемы обработки

	Сканирование
	Торцевание заготовок

Конструктивные особенности

	Сортировочная станция Оснащена отдельным приводом и 3 пневматическими выталкивателями в автоматическом режиме.
	Привод системы подачи и подъёма пилы Установлен сервомотор привода подачи до 180 м/мин и скорости резания 0,15 - 0,3 сек.

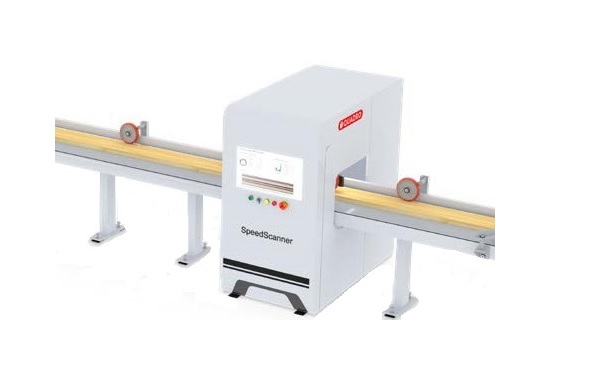

	Станция сканирования В одном защитном корпусе размещены сверхбыстрые промышленные камеры сканера, блоки подсветки, питания, мощный вычислительный комплекс со специализированным ПО.
	Сенсорный экран Наглядно показывает, как именно идет раскрой, с метками и отображением дефектов. Позволяет одним касанием менять режимы работы, настройки, выводить на экран графики производительности.
	TOUCH-SCREEN экран Удобный и интуитивно простой 10-дюймовый сенсорный экран для управления станком и программирования задач.
	Органы управления и индикаторы работы сканера Индикатор питания, включение подачи, индикатор работы подачи, индикатор паузы/остановки, кнопка экстренной остановки с фиксацией.
	Транспортер подачи Обеспечивает подачу досок с нужной скоростью и стабильностью, скорость подачи адаптируется к скорости пиления автоматически. Прижимы и направляющие дают уверенность в точности позиционирования.
	Видеовитрина Удаленное рабочее место технолога. Обеспечивает настройку, мониторинг и управление технологическим процессом.
	Инструмент подготовки к внедрению Дает возможность показать, как работает конкретное ТУ на материале заказчика. Позволяет визуализировать дефекты, помогает настроить параметры оптимизации.
	Инструмент настройки ТУ и моделирования производства Видеовитрина помогает настроить раскрой и сортировку по новым или изменённым ТУ и сразу убедиться в эффективности выбранной настройки, проведя моделирование раскроя.
	Инструмент визуализации происходящих процессов Визуализирует применение ТУ заказчика на его материале. Упрощает согласование ТУ для технолога и заказчика. Обеспечивает наглядный контроль и планирование. Показывает различия в работе разных смен и качестве материала от разных поставщиков.
	Инструмент контроля для руководителя Позволяет понять, как идет выработка за конкретный период времени. Оперативно увидеть изменения в качестве сырья, преобладающие дефекты и выдать корректирующее управленческое действие.
	Искусственный интеллект

Комплектация

Дополнительная

	Режущий инструмент и заточное оборудование Оснащение станка инструментом (пилы дисковые), а также заточным оборудованием. Подобрать станок для заточки дисковых пил
	Система аспирации УВП-7000 Применяется к четырехсторонним станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов
	Фильтры рукавные EcoWood FPC Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC
	Винтовой компрессор TRIUMPH TH 7,5/8 R 500L Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в том числе и винтовые компрессоры. Винтовой компрессор TRIUMPH TH 7,5/8 R 500L

Технические характеристики

Характеристика	Значение
ЦЕНА	15 824 197 ₽
ЦЕНА ПО АКЦИИ	13 714 308 ₽
Ширина заготовки, мм	220
Тип подачи	роликовый
Торцевание	с вырезкой дефектных мест
Частота вращения пилы, об/мин	3500
Ширина конвейерной ленты, мм	280
Диаметр пилы, мм	500
Макс. скорость подачи, м/мин	180
Сечение резания (толщина х ширина), мм	100 x 100; 120 x 90; 160 x 75; 180 x 65; 195 x 50; 220 x 35
Макс. толщина обработки, мм	15 - 100*
Мин. длина отрезаемой детали, мм	200
Мин. длина заготовки перед подачей, мм	300**
Количество верхних прижимных роликов, шт.	6
Количество нижних приводных роликов, шт.	6
Количествово пневматических выталкивателей на приемном транспортере, шт	3***
Длина подающего стола с разметкой, мм	2500
Длина приемного стола, мм	2500
Мощность привода пильного диска, кВт	7,5
Мощность привода пилы, кВт	4,5
Мощность двигателей подачи транспортеров, кВт	0,75
Мощность двигателя привода подачи (сервомотор), кВт	4,5
Установленная мощность, кВт	18,6
Минимальный размер распознаваемого дефекта, мм	1
Минимальный размер подаваемой заготовки, мм	300
Максимальная длина подаваемой заготовки, мм	6500
Длина транспортёра, м	2 + 2 (доски до 3200 мм): 2 + 6 (доски до 6500 мм)
Мощность двигателя системы подачи, кВт	0,75
Мощность вычислительного комплекса, кВт	2
Кол-во камер, шт	4
Кол-во анализируемых сторон заготовки	4
Кол-во автоматизированных рабочих мест	не ограничено
Кол-во анализируемых срезов в секунду	до 5000
Возможность управления как торцовочным станком, так и толкателями напрямую	да
Кол-во настраиваемых сортов, шт	3 сорта, опционально — до 15
Кол-во пород древес QUADRO SpeedLine SpeedLineины, шт	3 (сосна, ель; берёза — опционально)
Кол-во распознаваемых пороков древесины, шт	15
Требования к пропускной способности сети, мБит	минимальная — 3; рекомендуемая — 20
Возможность автономной работы	да
Длина, мм	13 100 (доска 3 м.) / 17 100 (доска 6 м.)
Ширина, мм	1500
Высота, мм	1780
