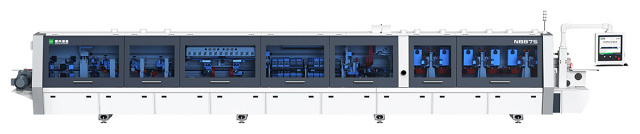

Автоматический кромкооблицовочный станок Nanxing NB875

Универсальный, высокопроизводительный станок для софтформинга NB875 объединяет в себе универсальные блоки и узлы для создания стандартных профилей. Позволяет обеспечить гибкость производства и быструю окупаемость инвестиций.

Область применения

Используется на средних и крупных мебельных и столярных производствах для изготовления корпусной мебели.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Используется на средних и крупных мебельных и столярных производствах для изготовления корпусной мебели.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Узел облицовки
	Станина станка Одним из важным производственным этапом является отжиг станины и основных деталей в доменной печи. Это позволяет снять внутренние напряжения металла и предотвращает его деформацию в процессе технологических нагрузок, создаваемых установленными узлами в процессе работы станка.; Вес нетто машины до 5000 кг. Обработка станины проходит на передовых металлообрабатывающих станках с ЧПУ за одну установку, это дает высокую точность работы узлов на более длительном сроке службы. После пескоструйной обработки и окраски на высококлассных металлообрабатывающих станках с ЧПУ обрабатывают корпус и компоненты, чтобы обеспечить безупречное качество и детализацию.
	Профессиональная сборочная линия Сборочная линия, является окончательным и важным этапом для стабильной работы станка. Опытные специалисты на профессиональных сборочных линии Nanxing начиная от станины и заканчивая небольшими электрическими компонентами, гарантируют стабильную и производительную работу станка.
	Контроль качества Современное измерительное оборудование и строгая система контроля качества помогают гарантировать, что машины и детали проверены и сертифицированы в соответствии с очень высокими стандартами. Все машины поставляются с Сертификатом качества, подписанным специалистом по контролю качества.
	Конвейер Длинная прямая полукруглая направляющая, гарантирует прямолинейное движение деталей, без смещений. 2 комплекта опорных поддерживающих конвейеров с роликами поддерживают большую заготовку в процессе обработки. Толстая стальная опорная плита с высокой жесткостью и стабильностью предотвращает деформацию и обеспечивает дополнительную стабильность при работе. Двигатель конвейера высокой мощности обеспечивает стабильную работу машины.
	Верхний прижим Утолщенная алюминиевая прижимная балка обеспечивает отличную жесткость и длительный срок службы. Прижимное парные ролики отлично фиксируют деталь и исключают перекос во время обработки. Электромеханический привод прижимной балки, управляется с пульта управления машины.
	Профильное фрезерование
	Предварительный нагрев Лампа нагрева торца детали. Инфракрасная лампа с рабочей температурой около 300° прогревает торец детали для наилучшего приклеивания кромки. Особенно актуально в зимний период.
	Система подачи жидкостей Разделяющая и очищающая жидкости распыляются специальными форсунками на обе стороны детали, улучшая качество обработки кромки.
	Магазин подачи кромочного материала
	Обрезка кромки Пневматический цилиндр с ножом для черновой обрезки кромочного материала.
	Верхняя клеевая ванна с предплавителем Система предварительного расплава имеет высокую скорость нагрева, оснащена бункером для непрерывной подачи в клеевую ванну, которая расположена сверху клеенаносящего ролика.
	Устройство софтформинга ПВХ: мягкий материал, подходит для профильного формирования, средней жесткости. АБС：Подходит для прямого формирования стороны.
	Торцовочный агрегат
	Узел фрезерования свес Nanxing NB875ов (ЧЕРНОВОЙ)
	Узел фрезерования свесов (ЧИСТОВОЙ)
	Узел радиусной цикли Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования. 2 двухсторонних ножа радиусом, с охлаждением, путем подачи сжатого воздуха непосредственно на сами ножи. Точность позиционирования заготовки за счет специальных копиров. Узел оборудован системой аспирации.
	Узел плоской циклевки Предназначен для идеальной финишной обработки поверхности заготовки по плоскости. Убирает остатки клея и подчищает от микронеровностей. Точность позиционирования заготовки за счет копиров по плоскости.

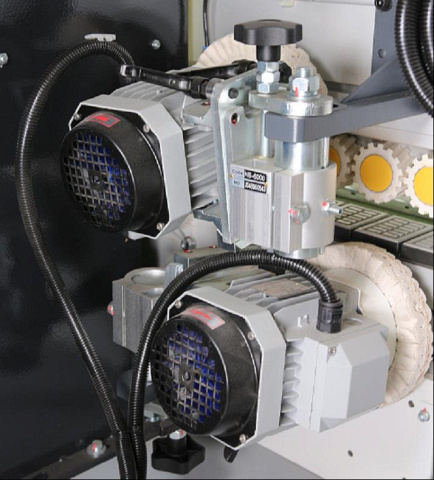

	2 узла полировки Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений. Обеспечение стабильной работы за счет подключения постоянного питания. Оснащен 2 двигателями: мощностью 0,37 кВт; 50 Гц; скорость вращения 1400 об/мин.
	Усиленные поддерживающие колонны Массивные поддерживающие колонны для стабильной работы узлов станка.
	Сервисный пульт Пульт позволяет оператору останавливать или запускать станок в любое время во время обработки, что обеспечивает макс. удобство при регулировке или тестировании станка. За счет светового индикатора, состояние станка всегда доступно оператору с любого места.
	Система аспирации Станок оборудован продуманной системой аспирации на основных узлах, которая эффективно убирает стружку из зоны обработки. Чистое пространство обеспечивает высокое качество обработки. Аспирационные патрубки диаметром 125 мм.
	Защитное устройство Контроль толщины заготовки и расстояния между деталями Пневматический палец контролирует расстояние между деталями и не позволит подать заготовку раньше времени. Защитное устройство Измеритель толщины детали остановит конвейер при подаче заготовки большей толщины. Защита механизмов подачи и прижимной балки. Система определения интервального кормления Держите детали на нужном расстоянии для максимальной эффективности кромкооблицовки. Путевые точки Контактная навигация заготовок для идеально точной обработки на последующих узлах. Аварийная кнопка Расположена в доступной для оператора зоне и позволяет остановить станок при возникновении нештатной ситуации.
	Электрокомпоненты
	Система управления

Технические характеристики

Характеристика	Значение
ЦЕНА	14 724 282 ₽
Скорость подачи, м/мин	12 / 14 / 16
Мощность двигателя подачи, кВт	4
Обороты двигателя, об/мин	1400
Частота, Гц	50
Толщина кромочного материала, мм	0,6 - 2 / 0,4 - 0,6
Толщина детали, мм	9 - 30 / 18 - 25
Габариты детали (мин.), мм	140 x 120
Рекомендованная загруженность оборудования	2 смены (16 ч)
Нагрев торца	есть
Регулировка на толщину прижимной балки	электропривод
Тип используемых клеев	EVA
Система настройки на толщину кромки	пневмоперенастройка
Пилы торцовки, мм	Ø 115 x 22
Мощность двигателей торцовки, кВт	2 x 0,37
Обороты пил, об/мин	12 000
Частота, Гц	200
Фрезы узла снятия свесов, мм	Ø 56; Z4
Мощность двигателей, кВт	2 x 0,5
Обороты двигателя, об/мин	12 000
Частота, Гц	200
Мощность двигателей полировки, кВт	2 x 0,37
Обороты двигателя, об/мин	1400
Частота, Гц	50
Диаметр кругов, мм	180
Диаметр воздуховодов, мм	125
Количество, шт.	9
Производительность, м3/ч	12 000
Требуемое давление, Бар	7
Расход воздуха, л/мин	450
Производительность компрессора, л/мин	550
Напряжение, В	380
Общая мощность, кВт	42
Длина, мм	11 600
Ширина, мм	1050
Высота, мм	1900
Вес, кг	4800
