Автоматический торцовочный станок проходного типа EcoWood CFS-200

Линия специально разработана для высокопроизводительной вырезки дефектов (сучков, смоляных карманов и т.п.) из обрезных досок. На линии производится как вырезка дефектных мест, так и резка заготовок на запрограммированные длины, в т.ч. с функцией оптимизации. Позволяет оптимизировать раскрой пиломатериала с соответствующей сортировкой деталей по группам в соответствии с заданными типоразмерами. Увеличивает полезный выход готовой продукции.

Применяется перед линией сращивания и перед дальнейшей обработкой для раскроя заданных длин на предприятиях и в цехах по производству столярных и погонажных изделий, мебели, щита и других клееных изделий из древесины, для деревянного домостроения и на других деревообрабатывающих и мебельных предприятиях.

Получаемые изделия

Преимущества

• Высокая скорость подачи
• Торцовка с приоритетами задаваемых длин или полной оптимизацией
• Вырезка дефектов по мелкам
• В комплекте подающий ленточный транспортер со станцией измерения заготовок
• В комплекте приемный ленточный транспортер с сортировочной станцией для отвода продуктов распила

Конструктивные особенности

	Подающий транспортер Подающий ленточный транспортер оснащен станцией измерения длины заготовок. Обеспечивает подачу заготовок в зону резания и замер по длине.На транспортере установлена боковая базирующая линейка, обеспечивающая базу по вертикали с правой стороны.
	Приемный транспортер Приемный ленточный транспортер обеспечивает непрерывный отвод продуктов резания и их дальнейшую сортировку. Комплектуется сортировочной станцией по длинам продуктов резания, с пневматическими выталкивателями. Возможна комплектация любым необходимым количесвом выталкивателей в зависимости от нужд производства.
	Привод транспортеров Привод подающего и приемного ленточных транспортеров осуществляется с помощью компактных и надежных мотор-редукторов, мощностью 0,75 кВт каждый.Применяются оригинальные подшипники NSK.

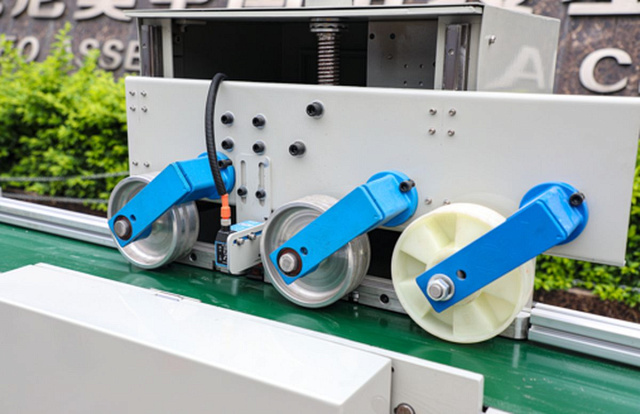

	Верхняя прижимная траверса Установлена на станции измерения длины заготовок. Осуществляет верхний прижим подаваемых заготовок и обеспечивает точность измерения их длины.На траверсе установлены 3 прижимных ролика – 1 гладкий,2 рифленых.Положение траверсы, установленной на линейных направляющих, регулируется по высоте, относительно подающей ленты, при помощи маховика (винт-гайка).

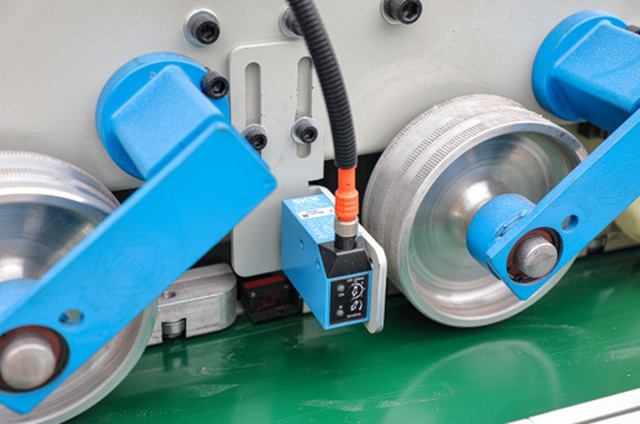

	Оптический датчик Датчик SICK, производство Германия. На мировом рынке оптических датчиков занимает лидирующие позиции. Обеспечивает высокую скорость распознавания с высокими характеристиками отклика.
	Система прижимов перед станком На входе в станок, перед зоной резания, установлены:рамка с настройкой ограничения по высоте заготовкибоковой настраиваемый прижимной ролик, обеспечивает прижим заготовки к боковой линейкеверхний прижимной настраиваемый ролик, обеспечивает прижим заготовки к подающей лентеТакая система прижимов обеспечивает строго прямолинейную подачу заготовок в зону резания и получаемый прямой рез на каждой заготовке.

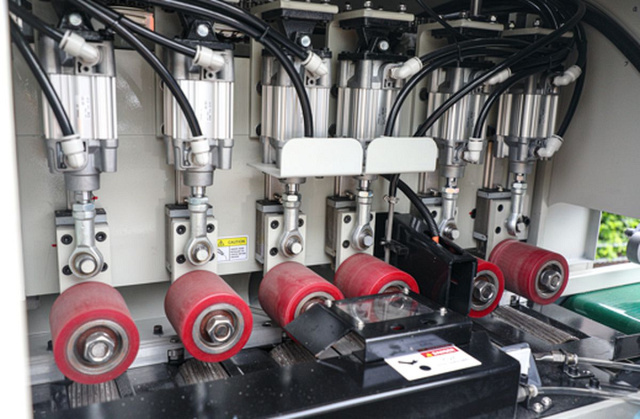

	Приводные и прижимные ролики Увеличенное количество на станке приводных нижних рифленых роликов в столе - 6 штук и обрезиненных верхних роликов с пневматическим прижимом - 6 штук. Обеспечивают стабильную подачу и точное позиционирование заготовки для резания во время остановки.
	Двигатель пилы Двигатель марки Beide мощностью 5,5 кВт, производства Siemens, который обладает характеристиками высокого уровня защиты и стабильной работы.Конструкция пильного суппорта с двойным подшипником NSK обеспечивает плавное и долговечное вращение шпинделя.

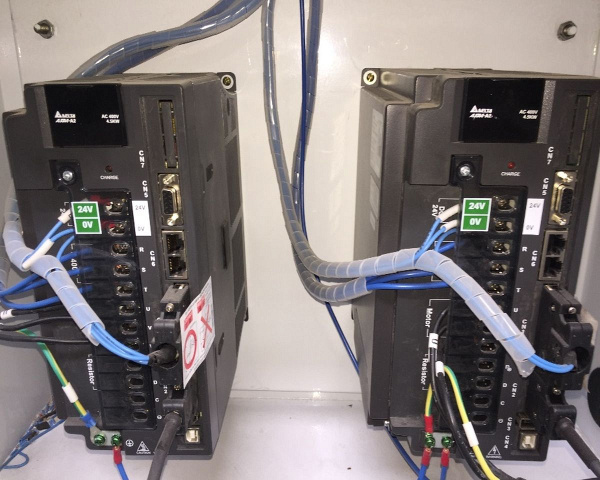

	Сервопривод Сервопривод Delta, производства Тайвань. Имеет высокую скорость, высокую точность зубчато-ременной передачи, высокий крутящий момент. Максимальный ток перегрузки двигателя может достигать 300%.
	Touch-screen экран Удобный и интуитивно простой 10-дюймовый сенсорный экран для управления станком и программирования задач. Позволяет оперативно вносить параметры и изменения в режим работы станка.

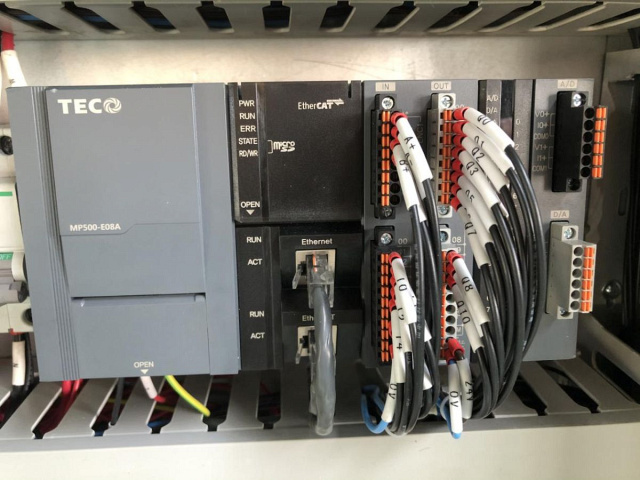

	Шкаф управления В шкафу управления установлены электро-компоненты ведущих мировых производителей:вся система собрана из оригинальной продукции Schneider и прошла строгие системные испытания и многоканальные проверки для обеспечения соответствия международным стандартам безопасности.контроллер движения TECO, производство Тайвань.Обеспечивает высокую скорость вычислений и стабильную производительность.система сервопривода Delta, Тайвань.
	Система пневматики Установлены пневмо-цилиндры от Японской компании SMC, а также стандартный пятиходовой клапан SMC и блок клапанов. Малый ток управления, высокая скорость отклика, является надежной гарантией обеспечения точности работы станка.
	Система аспирации Для эффективного отвода опила, в верхней части кожуха станка расположены 2 аспирационных патрубка.Рядом с пильным суппортом расположен дополнительный аспирационный кожух для отвода опилок с нижней части станка.Также рядом установлен собственный предварительный ресивер сжатого воздуха для поддержания постоянного давления и бесперебойной работы пилы.
