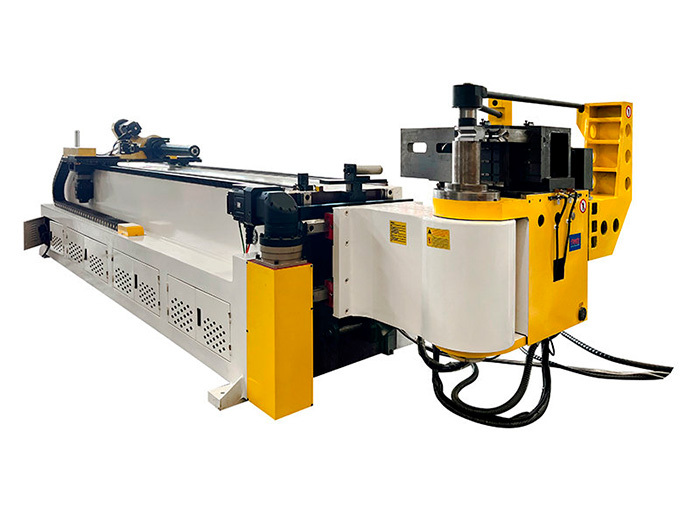

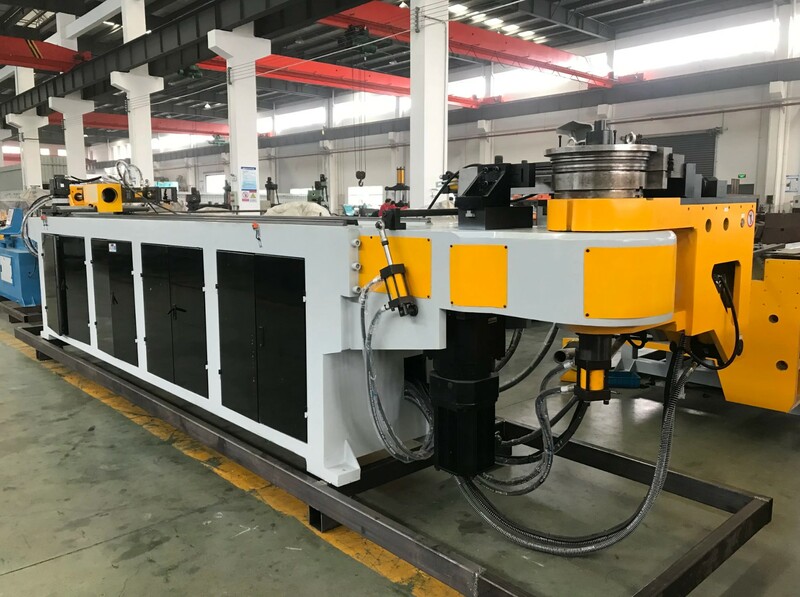

Автоматический трубогибочный станок с ЧПУ FABTEC DW75CNC

Технические характеристики

Характеристика	Значение
Производитель	FABTEC
Код номенклатуры	КА-00070841
Страна-производитель	Китай
Максимальный радиус гиба, мм	300
Максимальный диаметр трубы, мм	76.2
Максимальная толщина стенки, мм	3
Максимальная длина подачи, мм	2500
Максимальный угол гиба, °	185
Способ подачи	прямой или прижимной
Рабочая скорость гибки, °/с	45
Скорость поворота, °/с	180
Скорость подачи, мм/с	600
Точность гиба, °	±0.1°
Точность поворота, °	±0.1°
Точность перемещения, мм	±0.1
Мощность двигателя гидравлической системы, кВт	7.5
Мощность серводвигателя поворота, кВт	1
Мощность серводвигателя подачи, кВт	1
Длина, мм	5000
Ширина, мм	1150
Высота, мм	1350
Вес FABTEC DW75CNC, кг	3200

Комплектация

Комплектация

Стандартная:

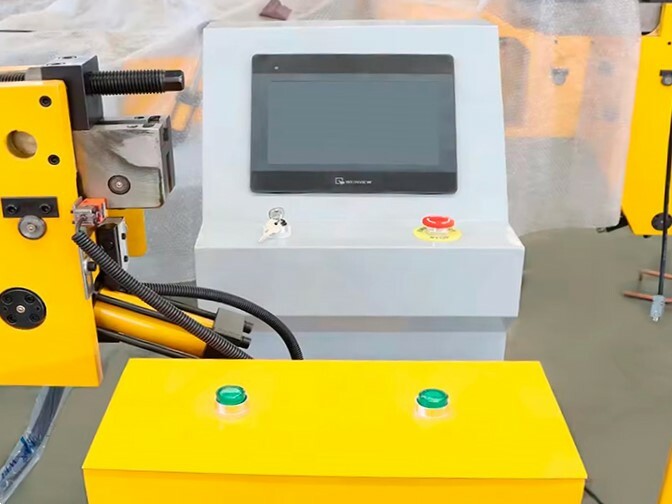

• Управление станком через touchscreen-дисплей PLC контроллер WEINVIEW;

• Система ЧПУ на базе Windows на русском языке;

• Редуктора RV;
• Комплект оснастки для гибки трубы с CLR = 2,5D трубы (Набор роликов, прижимных матриц и дорн под один типоразмер трубы);

• Инструменты и расходники для технического обслуживания станков;

Дополнительная:

• Стандартный гибочный ролик, ползун и прижим:

Набор роликов, прижимных матриц и дорн под один типоразмер трубы;

• Разглаживатель:

Используется для гибки труб большого диаметра с малым радиусом, например, D = 50,8 мм при радиусе гиба, равном 2D трубы или меньше.
Также его использование может потребоваться при определённых условиях и типах труб. Разглаживатель изготавливается из бронзового сплава.
Его основная функция — поддерживать ровное прилегание поверхности трубы к гибочному ролику, чтобы улучшить качество гибки и предотвратить
смятие и появление гофр на месте изгиба. Разглаживатель следует менять после приблизительно 500 изгибов;

• Дорн:

Приспособление предназначено для выполнения изгибов труб без утончения стенки и предотвращения овальности, а также в некоторых случаях исключает
разрыв трубы. Стандартный тип представляет собой металлический стержень. При радиусе изгиба менее 2 диаметров трубы рекомендуется использовать
"шариковый дорн" (или гибкий дорн);

• Многоуровневый гибочный ролик:


Используется для гибки труб под различные радиусы за одну установку, без необходимости переналадки станка. Обеспечивает полную автоматизацию
многоосевой гибки. Количество роликов на станке обозначается буквой S в его наименовании;

• Функция проталкивания:

Гибка методом проталкивания используется для создания дуг с большим или переменным радиусом, а также спиралей и винтовых изгибов.
Эта технология позволяет изготавливать сложные изделия с множеством больших и малых радиусов;

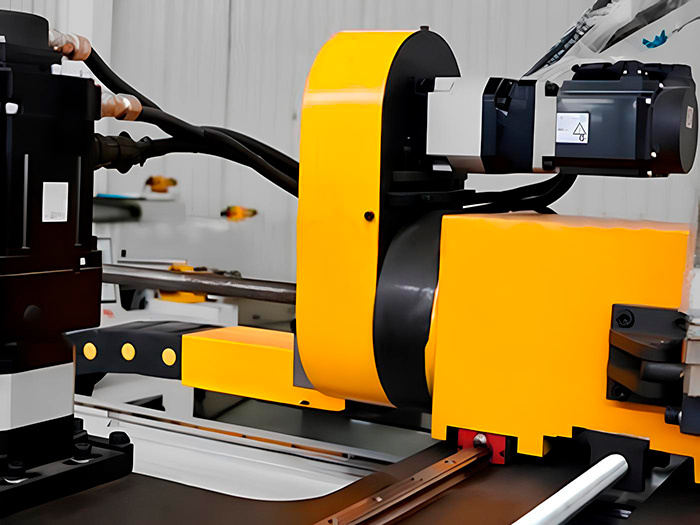

• Сервомотор MITSUBISHI на узел подачи и поворота трубы:

Замена любого гидравлического привода на сервомотор дает следующие преимущества:
Повышенная точность до ±0,05 мм (º);
Скорость увеличена до 3 раз по сравнению с гидравлическим приводом;
Более надежный и современный привод нового поколения;
Отсутствие необходимости в масле;

• Пробивка отверстий:

Узел пробивки отверстий имеет возможность пробивки отверстий до 8 мм в трубах и профилях со стенкой до 1,5 мм;

• Функция "Бустер":


Принцип работы бустера прост: во время гибки намоткой на трубу создается значительное осевое давление (от 5 до 25 тонн) в направлении гиба,
что приводит к дополнительному наплыву металла в месте изгиба. В результате уменьшается утонение стенки и увеличивается утолщение внутренней части.
С мощным бустером утонение стенки можно сократить до 8-12% даже при гибке с радиусом Rср = 1 Дт;

• CNC система IPC:

Промышленный компьютер Тайвань Advantech:
3D симулятор;
Анализатор столкновений USB интерфейс;
Сенсорный дисплей 17” дюймов;
Чтение чертежей формата DXF;
Windows XP;
Intel CPU Atom N270 1.6GHz ;
Internal storage 4GB SO-DIMM DDR2 667;
SDRAM 64GB жесткий диск.

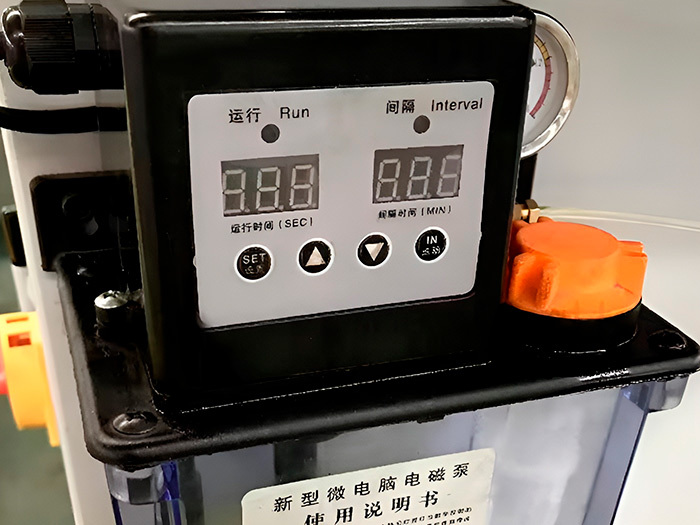

Основные компоненты от ведущих мировых производителей обеспечивают надежность оборудования и доступность в приобретении запасных частей:

• Электромагнитные клапана - Yuken, Япония
• Энкодер - OMRON, Япония
• Уплотнительные кольца - Valqua, Япония
• Концевики - OMRON, Япония
• Touchscreen-дисплей - Weiview, Китай
