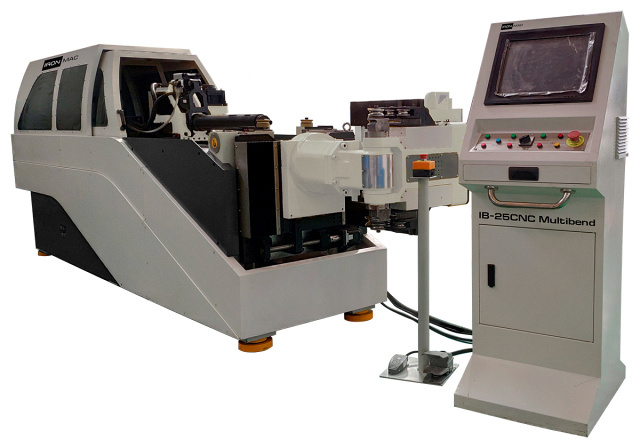

Автоматический трубогибочный станок с ЧПУ IRONMAC IB-CNC 25 MULTIBEND

Полностью автоматические трубогибы серии CNC позволяют выполнять многоосевую гибку труб за один установ. Все рабочие движения станка – подача изделия, поворот в пространстве и гибка осуществляются автоматически и задаются через стойку ЧПУ. Каждая модель подбирается и производится индивидуально под задачу клиента. Линейка станков для обработки труб начинается от 38 и доходит до 168 мм. Трубогибы применяются в следующих областях промышленности: Область применения Получаемые изделия Пример сечений обрабатываемых изделий

Область применения

Трубогибы применяются в следующих областях промышленности: Получаемые изделия Пример сечений обрабатываемых изделий

Схемы обработки

	Автоматический узел гибки
	Ручной поворот трубы
	Ручная подача трубы

Конструктивные особенности

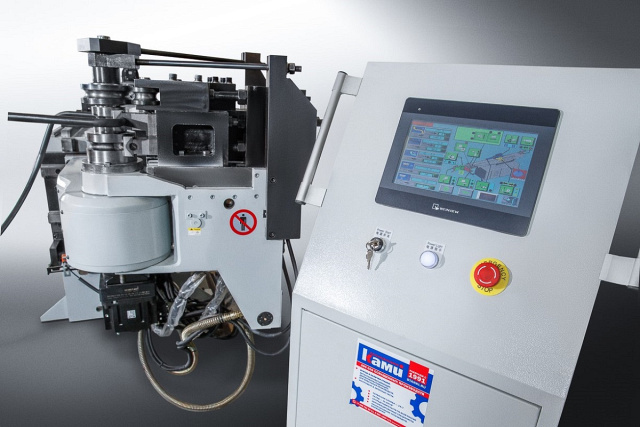

	Управление станком через touchscreen дисплей PLC-контроллер Weinview Любая программа гибки легко поддается корректировке. Все программы остаются в памяти контроллера и легко оттуда вызываются при необходимости повторения изделия.
	Автоматический гибочный блок c вращением на 360 градусов позволяет делать сложные изделия за 1 установ Контролируется от системы ЧПУ, все перемещения, гибка, смена положения гибочной консоли работают на сервомоторах (каждая ось имеет индивидуальный мотор и может настраиваться через ЧПУ).
	Автоматический поворот
	Автоматическая подача трубы и дорна Сервопривод на узле подачи трубы обеспечивает точность ± 0,1 мм.
	Автоматическая система смазки дорна Сокращает вспомогательное время на обслуживание станка, препятствует «закусыванию» трубы в процессе обработки.
	Сервопривод Mitsubishi по всем осям Вы получите следующие преимущества:
	Многоуровневый гибочный ролик - 2S, 3S Применяется для гибки под различный радиус за один установ трубы, без переналадки станка. Полная автоматизация многоосевой гибки. Когда R1 ≠ R2.
	Функция проталкивания - V Гибка методом проталкивания применяется для получения дуги с большим (более 5D трубы), либо переменным радиусом, спиралей, геликоидных гибов). Такая функциональность позволяет производить достаточно сложные изделия, с большим количеством больших и малых радиусов.

Комплектация

Стандартная

Дополнительная

• Комплект гибочной оснастки

Технические характеристики

Характеристика	Значение
ЦЕНА	9 957 343 ₽
ЦЕНА ПО АКЦИИ	3 419 135 ₽
Maкс. диаметр гиба х толщина стенки, мм	25 x 2
Радиус гиба, мм	150
Макс. угол гиба, °	190
Длина дорна, мм	2100
Точность гиба, °	± 0,1
Точность поворота, °	± 0,1
Точность перемещения, мм	± 0,1
Рабочая скорость гибки, °/с	150
Скорость поворота, °/с	300
Скорость подачи, мм/с	700
Мощность серводвигателя подачи, кВт	0,4
Мощность серводвигателя поворота, кВт	0,75
Мощность гибки, кВт	3
Метод гибки	Сервопривод
Макс. давление, МПа	10
Длина, мм	3000
Ширина, мм	1000
Высота, мм	1000
Вес IRONMAC IB-CNC 25 MULTIBEND, кг	2800
