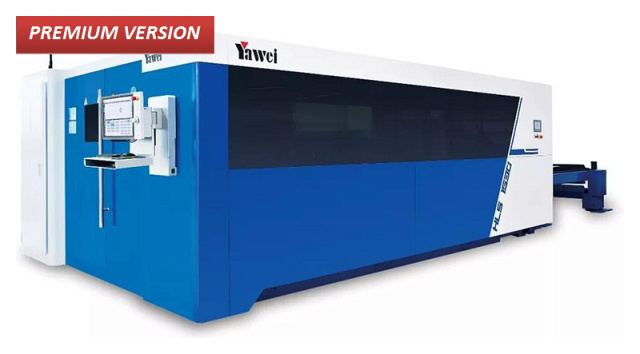

Автоматизированный комплекс лазерной резки YAWEI SMD HLS 3015

Автоматизированныекомплексы*лазерной резки YAWEI SMD HLS предназначены для раскроя листового проката из чёрных и нержавеющих сталей, а также цветных металлов в автоматическом режиме. Оборудование выдерживает работу в многосменном режиме (в 3 смены) на высокой скорости и с максимальной производительностью. Топовая модель SMD HLS входит в премиум-линейку лазеров YAWEI. Конструкция оборудования состоит из дорогих компонентов немецкого бренда Siemens. В её основе база от лазерного комплекса SMD HLF, только здесь вместо сервоприводов используютсялинейные*приводы Siemens. Автоматизированные комплексы лазерной резки YAWEI SMD HLS могут применяться в любых отраслях: * Станок оснащается мощным излучателем с отличным качеством пучка и стабильностью, позволяющими осуществлять раскрой черных и нержавеющих сталей, а также цветных металлов с точностью 1 мкм. * Линейные приводы обеспечивают высокую динамику и точность, работают без люфта и трения. Обладают простой конструкцией - за счет отсутствия передаточных элементов (ШВП, муфта, ремень) повышается надежность работы. Область применения Металлообрабатывающая промышленность Пищевая промышленность Нефтегазовая промышленность

Область применения

Автоматизированные комплексы лазерной резки YAWEI SMD HLS могут применяться в любых отраслях: Металлообрабатывающая промышленность Пищевая промышленность Нефтегазовая промышленность

Схемы обработки

Процесс лазерной резки

Конструктивные особенности

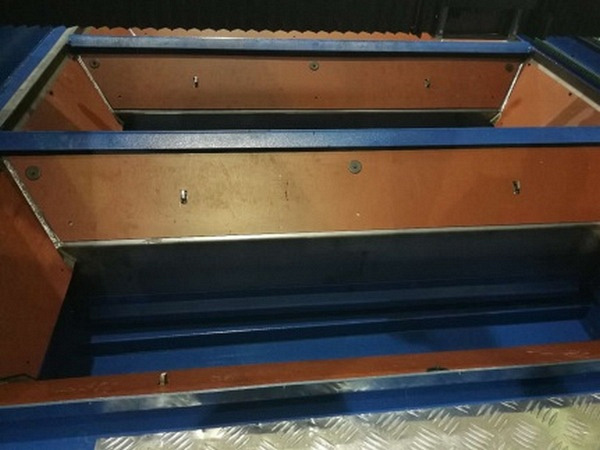

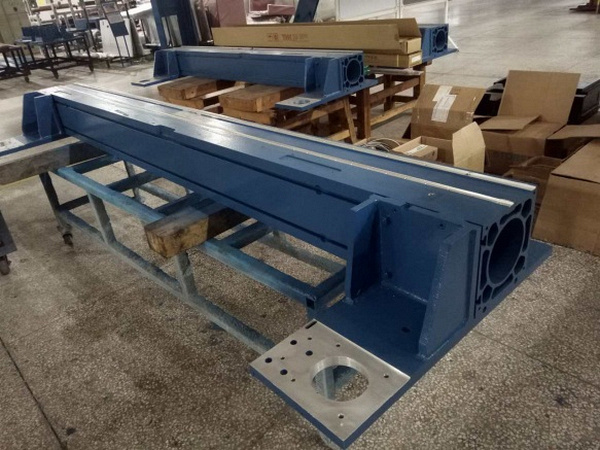

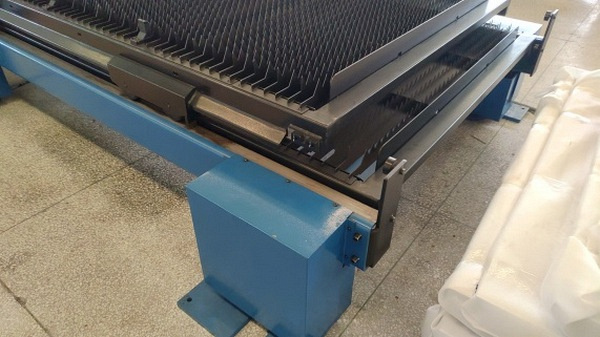

	Усиленная конструкция стола
	Привод портальной системы Siemens (Германия) Применяются линейные приводы модели 1FN33002W(1W) Siemens, которые обеспечивают: Возникающие практически только в первичной части потери тепла отводятся через встроенный водяной радиатор. Благодаря двухконтурной системе охлаждения Thermosandwich достигается тепловое разделение двигателя и станка, а также обеспечивается недорогая концепция охлаждения. Благодаря цельнометаллическому кожуху (из нержавеющей стали) первичной части, достигается необходимая для использования в станках высокая механическая прочность и стойкость к загрязнениям и агрессивным жидкостям. Кроме этого, двигатель, благодаря большому воздушному зазору, имеет лишь незначительные требования к подготовке монтажных поверхностей. Монтажный допуск для воздушного зазора составляет ± 0,3 мм. Модель 1FN3 (основные характеристики):
	Редукторы Wittenstein / Alpha (Германия) Высокоточные редукторы Wittenstein / Alpha с малым угловым люфтом и высокой плавностью хода (≤ 1 угл. мин.) обеспечивают более высокую передачу мощности. Отличительные особенности: максимальная удельная мощность;высокая степень осевых и радиальных усилий;высокая жесткость при кручении.
	Системы передвижения (шестерня - рейка) Wittenstein / Alpha (Германия) Одним из наиболее продвинутых решений для систем линейных перемещений является комплект Wittenstein / Alpha. Он состоит из зубчатой косозубой рейки и редуктора Wittenstein / Alpha с установленной на нем шестерней. Это обеспечивает практически идеальную совместимость трех важнейших компонентов трансмиссии, легкость расчетов параметров системы и удобство монтажа. Отличительные особенности: плавность хода;точность позиционирования;усилие подачи;удельная мощность;жесткость;удобство монтажа;конструктивное исполнение;масштабируемость.
	Направляющие THK (Япония) Компания THK одной из первых начала развивать линейные направляющие, сегодня выступает мировым лидером среди производителей линейных направляющих. Работа линейных направляющих THK основана на движении качения. Они характеризуются высокой точностью, высокой жёсткостью, долгим сроком службы и большой скоростью.
	Система автоматической смазки Стандартный узел станка. Обеспечивает надежную смазку механических передач портала.
	Режущая голова Precitec (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка — это эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют стабильность процесса. На выбор конструкцию можно оснастить: Precitec Lightcutter - от 3 до 4 кВт;Precitec Procutter - от 4 кВт и выше. Также есть возможность резки нержавеющих сталей на давлении 2 - 3 Бар вместо 13 - 20 (при использовании спец.сопел).
	Стойка ЧПУ Siemens (Германия) Системы ЧПУ SINUMERIK - это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий. SIEMENS CNC 840DS;Экран 19” сенсорный;ПО СNCKAD в комплекте;ПО AUTONEST в комплекте.
	Источники лазерного излучения IPG (Германия) Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии. Она включает дочерние компании во многих странах Европы, Азии и США. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности. Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.

Комплектация

	Рабочая зона 3000 х 1500 мм* + гидравлический сменный стол * HLS 30154000 х 2000 мм - HLS 40206000 х 2000 мм - HLS 6020
	Резонатор IPG (YLR ≤ 3 кВт, YLS ≥ 4 кВт) Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.
	Режущая голова Precitec Procutter (Германия) Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.
	Стойка ЧПУ Siemens CNC 840DS (Германия) Системы ЧПУ SINUMERIK - это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий. SIEMENS CNC 840DS;Экран 19” сенсорный;ПО СNCKAD в комплекте;ПО AUTONEST в комплекте.
	Программное обеспечение Metalix CNCKAD CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы. Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия. CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.

	Компрессор Ziqi GA-11A-13 (Китай) (Опция)
	Компрессор Atlas G11-13 (Бельгия) (Опция)
	Фильтровентиляционная установка Donaldson (Опция)
	Автоматическая газовая консоль SMC (Япония) (Опция)
	Конвейер (Опция) Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки.

Технические характеристики

Характеристика	Значение
Модуль для резки труб	-
Сменные паллеты	+
Кабинетная защита	+
Обрабатываемый металл	толстый
Толщина металла, мм	100
Система ЧПУ	Siemens
Рабочая зона (Х x Y), мм	3000 x 1500
Перемещение по осям X / Y / Z, мм	3040 x 1520 x 120
Мощность излучения резонатора, Вт	3000 - 30 000
Макс. скорость портала, м/мин	250 - 280
Точность позиционирования, мкм/м	± 0,02
Точность репозиционирования, мм/м	± 0,02
Ускорение осей X / Y, G	3 - 4,5
Ширина реза, мм	0,1 - 0,5
Шероховатость в зоне реза, мкм	Ra 3,2 - 25,4
Режущая способность, мм	Согласно возможностям резонатора
Мин. задаваемое перемещение, мм	0,001
Сечение направляющих, мм	35 / 40
Макс. нагрузка на стол, кг	1000
Передача по осям X / Y	Шестерня-рейка WITTENSTEIN/Alpha (Германия)
Поддерживаемое программное обеспечение	CNCKAD
Экран	23″ ЖК
Смазка	Автосмазка
Точность позиционирования, мм	±0,02
Точность репозиционирования, мм	±0,02
Фаза	3
Напряжение, В	380
Частота, Гц	50
Класс защиты	IP54
Вид охлаждения	Водяной чиллер
Длина волны лазерного излучения, нм	1070
Общая мощность, кВт	31 - 100
Передача по оси Z	Шарико-винтовая пара
Ускорение оси Z, G	3 (обеспечение режима FLY-CUT)
Длина, мм	10 000
Ширина, мм	4800
Высота, мм	2200
Вес YAWEI SMD HLS 3015, кг	9000
