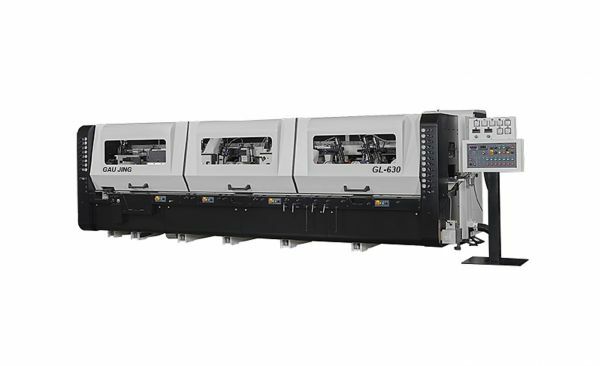

Четырехсторонние продольно-фрезерные станки Gau Jing серии GL
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
НАЗНАЧЕНИЕ СТАНКОВ СЕРИИ GL
Станки с шириной обработки до 300 мм предназначены для обработки тяжелых и крупногабаритных конструкционных деталей - балок, бруса, широких досок и других элементов, используемых в строительных конструкциях, а также большинства погонажных изделий: вагонки, доски пола, планкена косого и прямого, палубной доски, блок-хауса, террасной доски, паркета и др.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Предприятия большой и средней мощности по производству цельноламельных и сращенных погонажных изделий, клееного щита и бруса. Мебельные фабрики и столярные мастерские по производству мебели, интерьеров из массива древесины.

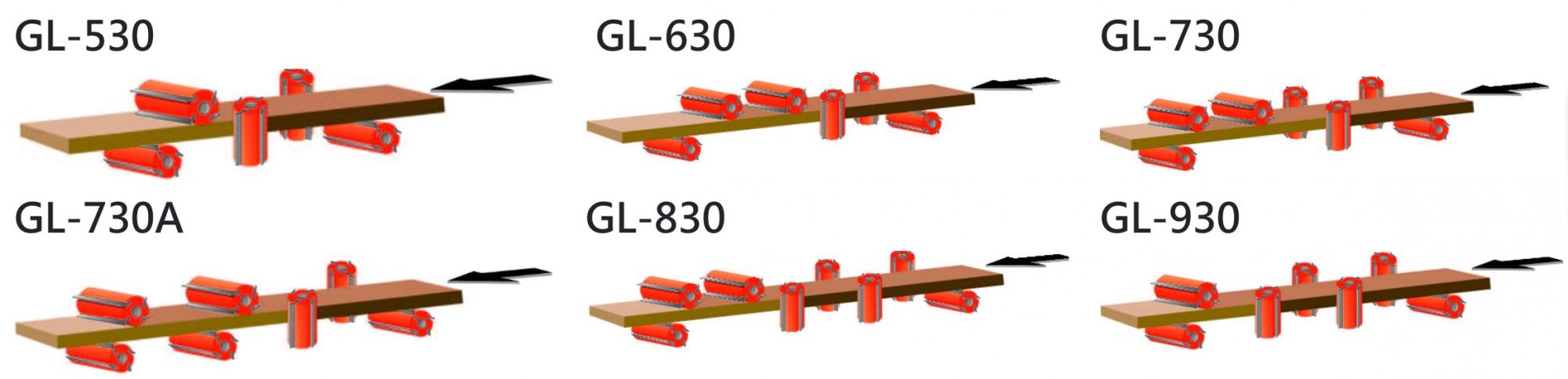

СХЕМА ОБРАБОТКИ

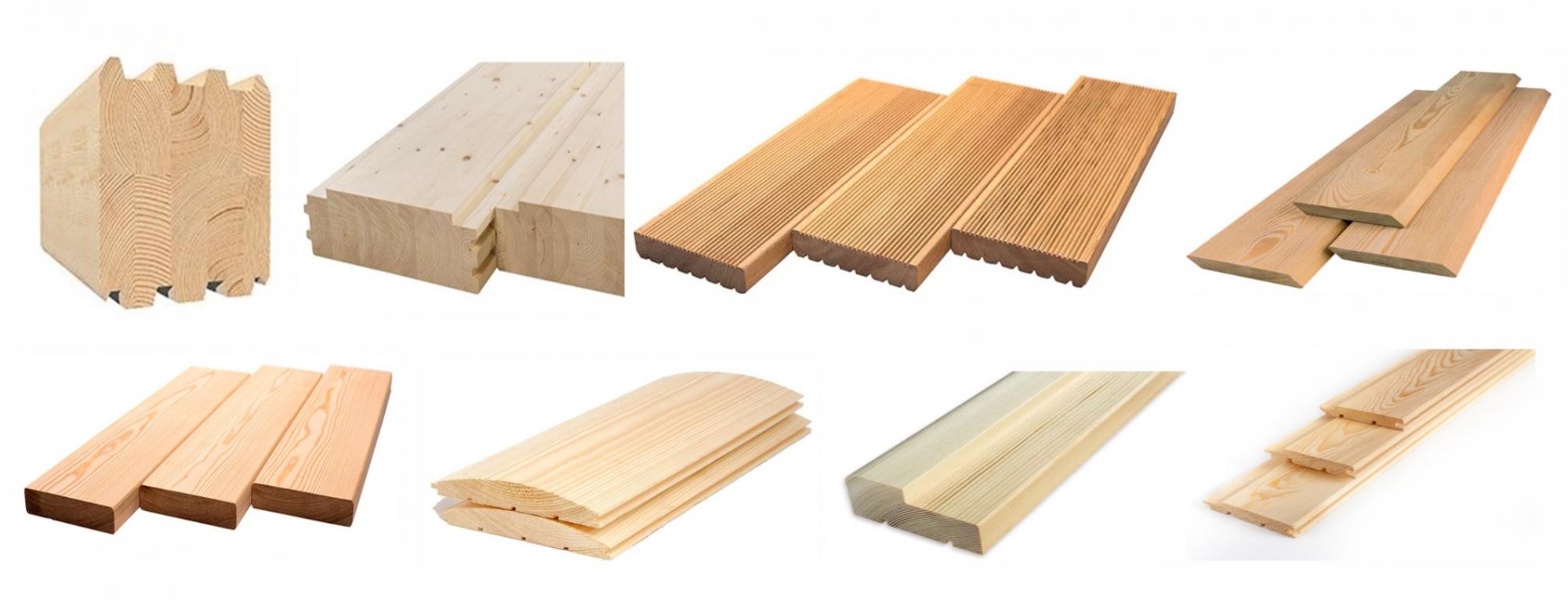

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ
Особенности станка
Особенности модели серия GL
- Ширина обработки до 300 мм
- Скорость подачи до 40 м/мин обеспечивает высокую производительность
- Централизованная система смазки для удобства подачи масла на все агрегаты станка
- Боковой ПНЕВМОупор напротив правого вертикального шпинделя
- Увеличение мощности всех шпинделей (опция)
- Увеличение скорости подачи до 6-60 м/мин, 8-80 м/мин, 10-100 м/мин (опция)
- Пневматический прижим массивных прижимных плит перед верхними шпинделями
- Гидрозажимные контропоры на горизонтальных шпинделях
- Установка универсального шпинделя (опция)
- Установка универсального шпинделя (опция)
- Установка джойнтеров для профильных ножей (опция)
Конструктивные преимущества
 |
МАССИВНАЯ СТАНИНАПроходит специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 |
УСИЛЕННЫЕ КРЕСТОВИНЫ КАРДАНОВ И МАССИВНЫЕ РЕДУКТОРЫУ станка колоссальный запас прочности для максимальных нагрузок и режимов работы. Привод подачи передающий крутящий момент на вальцы подачи через мощные редукторы и усиленные карданы. Скорость подачи может быть установлена от 6 м/мин до 40 м/мин в соответствии с рабочими требованиями. |
 |
ВЫСОКОСКОРОСТНЫЕ ПРЕЦИЗИОННЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИОтвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников извес Gau Jingтной фирмы NACI (Япония). |
 |
ГИДРАВЛИЧЕСКИЕ КОНТРОПОРЫУстановлены на горизонтальных шпинделях, позволяют использовать инструмент увеличенного диаметра, обрабатывать заготовки шириной до 300 мм, исключить биение шпинделя при максимальных нагрузках и увеличить срок службы подшипников. |
 |
ИНВЕРТОРСтанок оснащен бесступенчатой регулировкой скорости подачи. |
 |
УПРАВЛЕНИЕ ПНЕВМАТИЧЕСКИМИ ПРИЖИМАМИСтанок оснащен регуляторами, с помощью которых управляются все прижимы (ролики, прижимные плиты и боковые прижимы). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. |
 |
БОКОВОЙ ПНЕВМОУПОРРасположен напротив первого вертикального шпинделя, оптимально распределяет давление на заготовку. Значительно сокращается время настройки на ширину детали. |
 |
УПРАВЛЕНИЕ ПРИЖИМНЫМИ ПЛИТАМИ ПЕРЕД ВЕРХНИМИ ШПИНДЕЛЯМИПрижим массивных прижимных плит перед верхними шпинделями происходит при помощи пневмоцилиндров. Регулировка происходит с передней панели и не требует остановку станка. Сокращает время настройки. |
 |
НАДЕЖНАЯ СИСТЕМА ПОДАЧИ И ФИКСАЦИИ ПИЛОМАТЕРИАЛАСистема фиксации состоит из оптимального количества приводных роликов, расположенных как в столе, так и над столом. Секционные ролики на верхней прижимной группе для удобства настройки прижима заготовок разной ширины. |
 |
МАССИВНЫЕ ПРИЖИМНЫЕ ПЛИТЫУстановлены до и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи. |
 |
ОБРЕЗИНЕННЫЕ ПОДАЮЩИЕ РОЛИКИНа выходе из станка установлена группа обрезиненных роликов диаметром 140 мм. Исключают повреждения поверхности обработанных заготовок. |
 |
ЛИТЫЕ КОЖУХИ ШПИНДЕЛЕЙУлучшают аспирационные показатели при удалении стружки. |
 |
ХРОМИРОВАННЫЙ СТОЛПодающий стол покрыт хромом для повышения износостойкости. Боковой упор с линейкой облегчают работу оператора и снижают время перенастройки станка на новый размер обработки . |
  |
ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ УЗЛОВ И РАБОЧЕГО СТОЛАСтанок оснащен централизованной системой для дистанционной смазки всех направляющих и трущихся элементов станка. Подача смазки на стол необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки. |
 |
ЭЛЕКТРОКОМПОНЕНТЫВ станке применяются электрокомпоненты ведущего мирового производителя – Schneider Electric. |
Технические характеристики станка
| Модель | GL-530 | GL-630 | GL-730 | GL-830 | GL-930 |
| Ширина заготовки, мм |
10..300 |
||||
| Толщина заготовки, мм |
7..160 |
||||
| Минимальная длина заготовки, мм |
230 |
||||
| Скорость подачи, м/мин |
6..40 |
||||
| Скорость вращения шпинделя, об/мин |
6000 |
||||
| Диаметр шпинделя, мм |
50 |
||||
| Диаметр инструмента
на 1-ом горизонтальном шпинделе, мм |
110-180 |
||||
| Диаметр инструмента на вертикальных шпинделях, мм |
110-250 |
||||
| Диаметр инструмента на горизонтальных шпинделях, мм |
110-250 |
||||
| Диаметр инструмента на последнем нижнем шпинделе, мм |
110-305 |
||||
| Мощность привода 1-го горизонтального шпинделя, кВт |
11 |
||||
| Мощность привода вертикальных шпинделей, кВт |
7,5 |
||||
| Мощность привода горизонтальных шпинделей, кВт |
11 |
||||
| Мощность привода подачи, кВт |
7,5 |
11 |
|||
| Длина подающего стола |
1800 |
||||
| Габариты станка (LxWxH), мм | 4330x2080x1890 | 5660x2080x1890 | 6210x2080x1890 | 6600x2080x1890 | 6600x2080x1890 |
| Вес станка, кг | 7600 | 8600 | 9800 | 11000 | 12500 |
