Двухсторонний кромкооблицовочный станок Nanxing NB7HS2P-PC
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Nanxing
Двухсторонний кромкооблицовочный станок NB7HS2P-PC предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
Область применения
NB7HS2P-PC используется на крупных мебельных производствах для изготовления корпусной мебели.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
NB7HS2P-PC используется на крупных мебельных производствах для изготовления корпусной мебели.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Станина Детали станин из толстостенного проката, изготавливаются путем лазерной резки. Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов. Все станины проходят операцию термической обработки для снятия внутренних напряжений. После термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ. |
 | Сборочная линия Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин. |
 | Контроль качества Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию для контроля качества выпускаемого оборудования. Данная лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания). |
 | Настройка ширины и позиционирование |
 | Устройства подачи Два вспомогательных прижимных пневматических устройства для подачи в передней части станка. Опускаются, чтобы прижать заготовку, и затем автоматически поднимаются. Восемь вспомогательных резиновых колес для подачи гарантируют лучшую производительность кромкооблицовки при последующей обработке. |

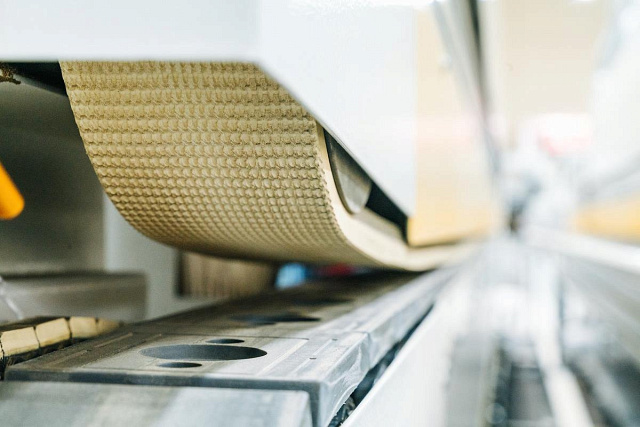

 | Прижимная балка Прижимная балка из стали предотвращает деформацию и гарантирует высокую точность на большой срок эксплуатации. Высота раскрытия прижимной балки моторизована и управляется с Touch Screen пульта управления. V-образный прижимной ремень, усиленный внутри специальным волокном, обеспечивает аккуратную и надежную фиксацию деталей к конвейеру. |
 | Упорные кулачки Автоматическое позиционирование с помощью упорных кулачков в транспортной цепи помогает транспортировать узкую длинную заготовку. |

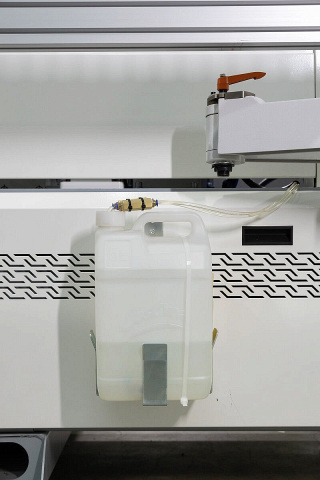

 | Разделяющая и очищающая жидкости Разделяющая и очищающая жидкости распыляются специальными форсунками на обе стороны детали, улучшая качество обработки кромки. |
 | Узел прифуговки Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы), гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали. |
 | Подогрев торца заготовки Инфракрасная лампа с рабочей температурой около 300° прогревает торец детали для наилучшего приклеивания кромки. Особенно актуально в зимний период. |

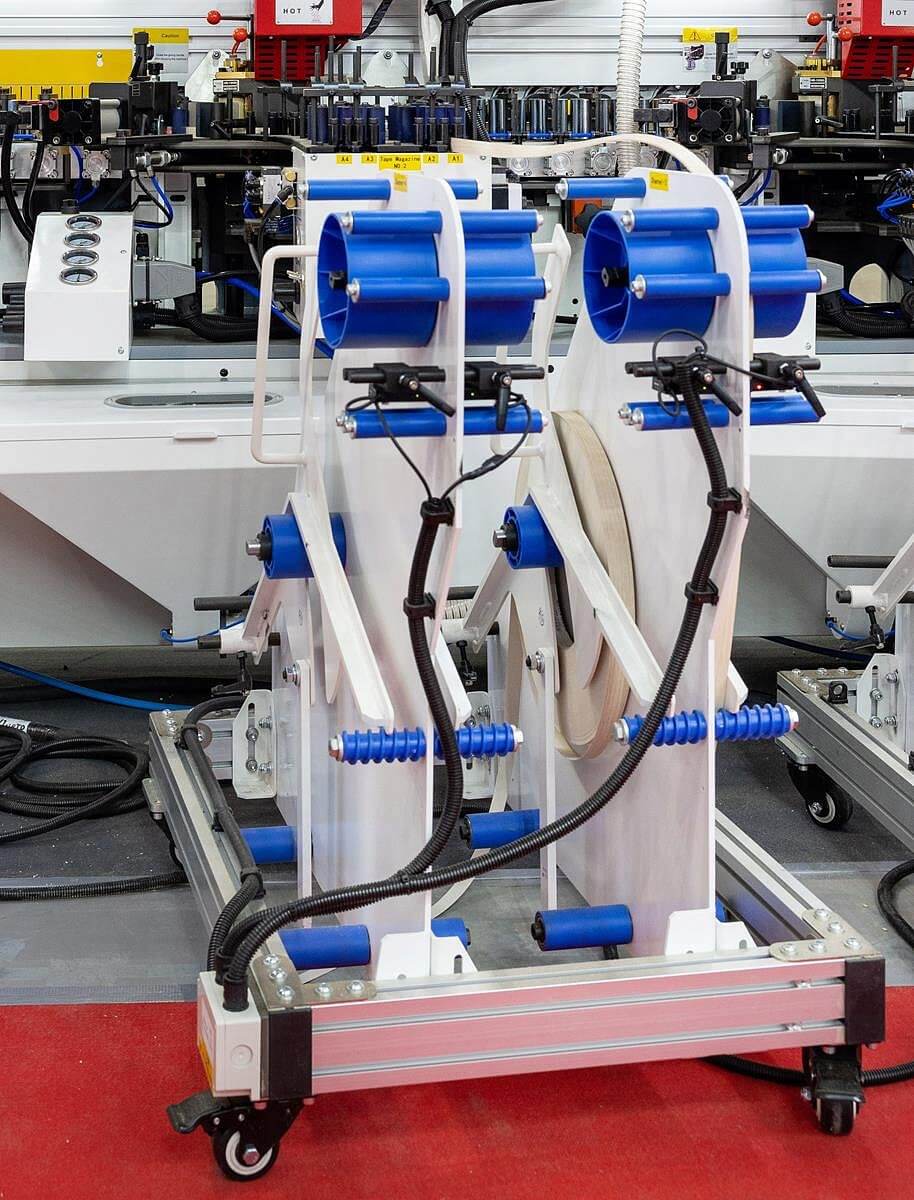

 | Магазин подачи на 4 рулона кромки |

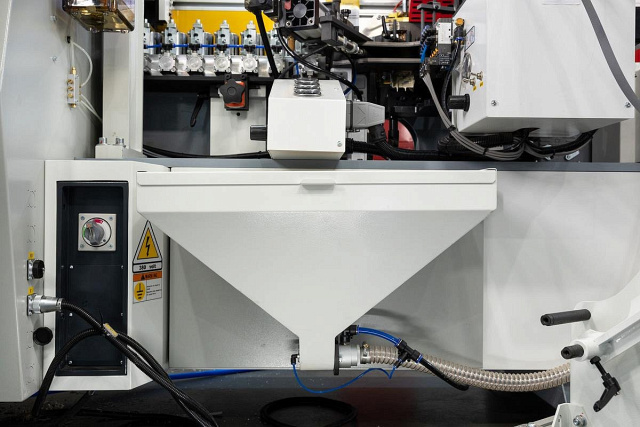

 | Автоматическая загрузка клея Станок оснащен автоматической загрузкой гранулированного клея. Нижний бункер объемом 25 кг расположен внутри станины станка. Гранулы клея транспортируются в верхний бункер с предрасплавом с помощью воздушного потока. Встроенный датчик уровня в бункере. |
 | Верхняя клеевая ванна с предплавителем Система предварительного расплава имеет высокую скорость нагрева, оснащена бункером для непрерывной подачи в клеевую ванну, которая расположена сверху клеенаносящего ролика. |
 | Пресс-группа |

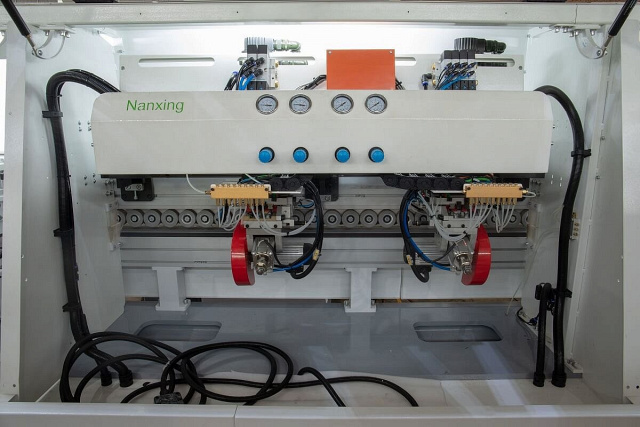

 | Узел чистовой торцовки SERVO Предназначен для торцевания переднего и заднего свес Nanxing NB7HS2P-PCов кромочного материала. |
 | Пазовальный узел (слева) Узел предназначен для пазования нижней плоскости заготовок, при этом сохраняет все предыдущие операции. |
 | Узел фрезерования свесов (черновой) Предназначен для чернового фрезерования верхнего и нижнего свесов кромочного материала с прямыми фрезами и двигателями увеличенной мощности. Точность позиционирования заготовки за счет круглых копиров по плоскости. |
 | Узел фрезерования свесов (чистовой) Предназначен для фрезерования верхнего и нижнего свесов кромочного материала. |
 | Автоматическая перенастройка на 2 толщины кромки Автоматическая перенастройка узла на 2 толщины кромки – быстрое и удобное позиционирование на фрезерном агрегате и радиусной цикле. |
 | Узел плоского циклевания Предназначен для идеальной финишной обработки поверхности заготовки по плоскости. |
 | Узел полировки с осцилляцией Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений. |

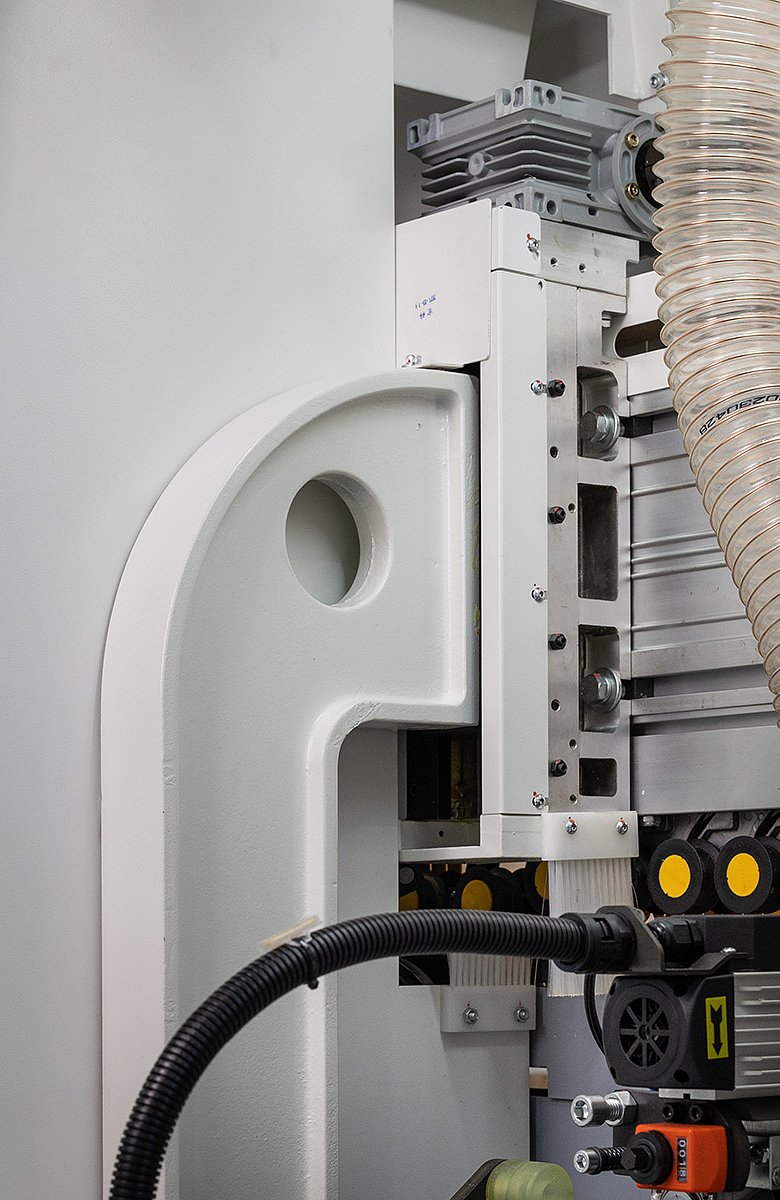

 | Усиленные поддерживающие колонны Специальный усиленный конструктив опорных колон для идеально точного позиционирования прижимной балки по всей длине, а так же жесткое и точное позиционирование всех необходимых узлов при перенастройке на заданную толщину. |

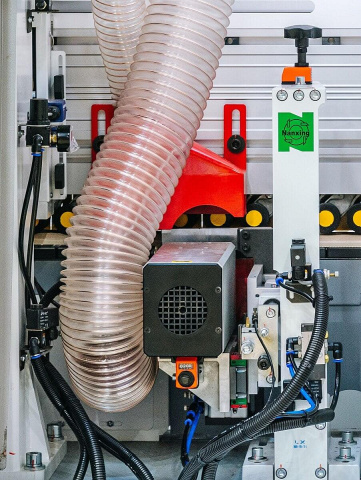

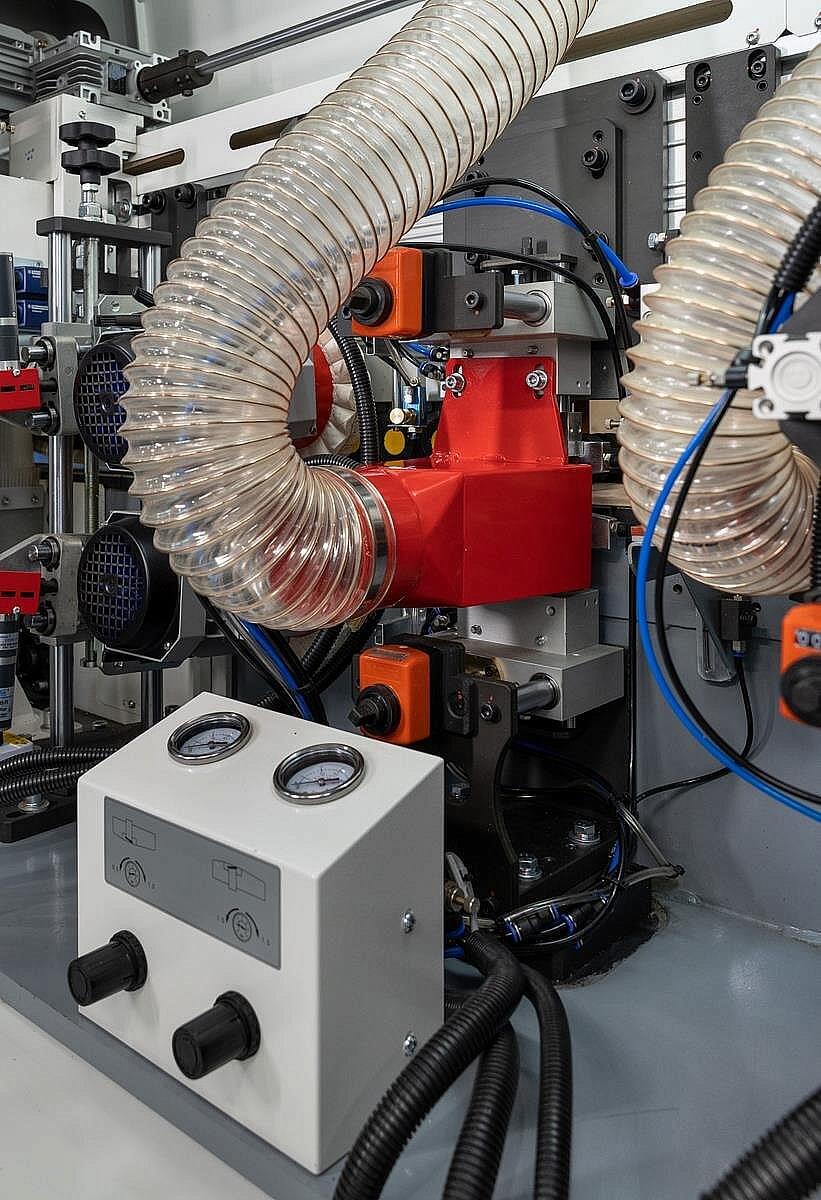

 | Система аспирации Станок оборудован продуманной системой аспирации на основных узлах, которая эффективно убирает стружку из зоны обработки. |

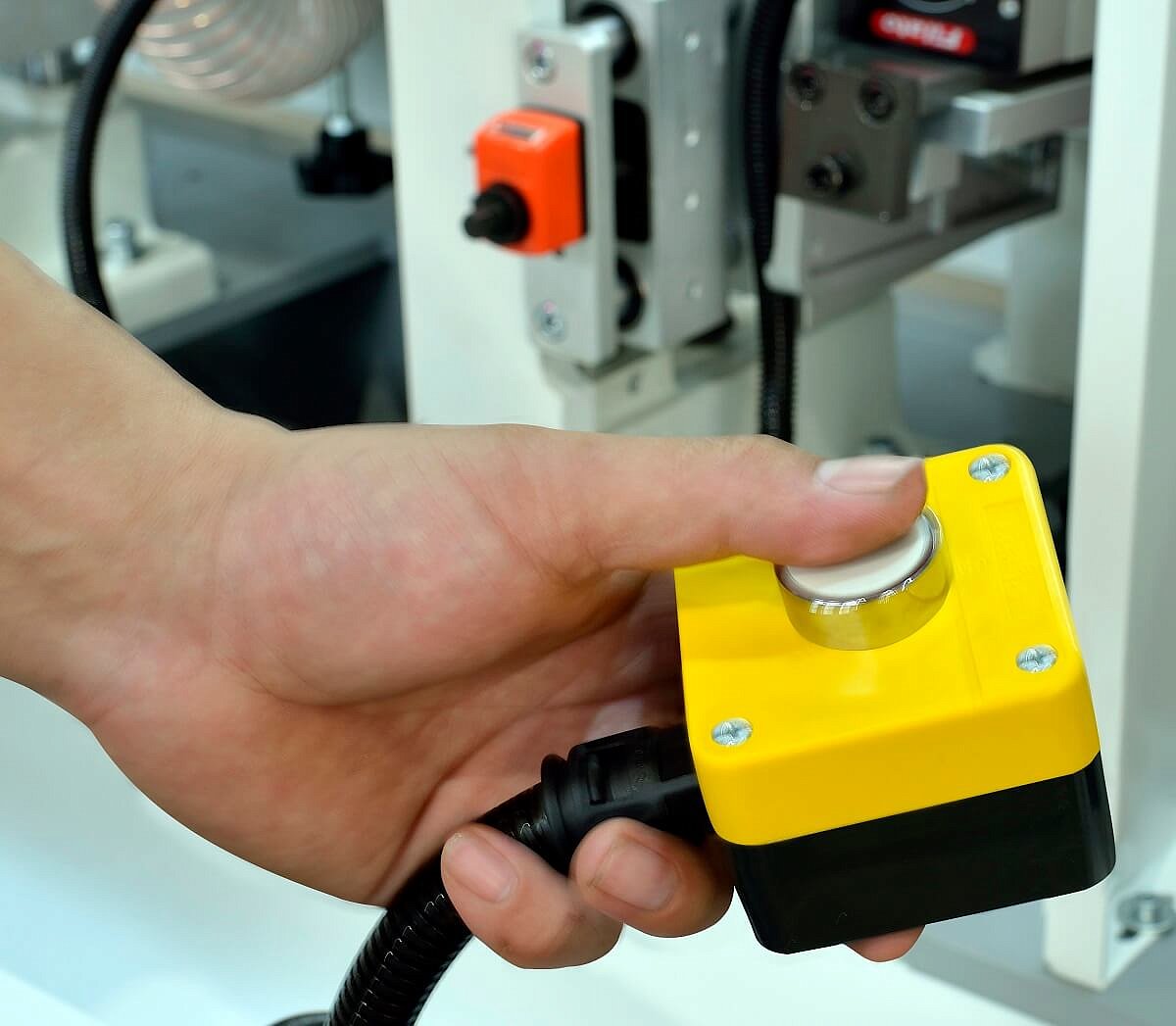

 | Сервисный пульт Предназначен для настройки станка и позволяет оператору запускать и останавливать станок на любой стадии обработки детали. |
 | Световая индикация рабочих режимов Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки. |
 | Система безопасности Путевые точки– контактная навигация заготовок для идеально точной обработки на последующих узлах. Аварийная кнопка- расположена в доступной для оператора зоне и позволяет остановить станок при возникновении нештатной ситуации. |

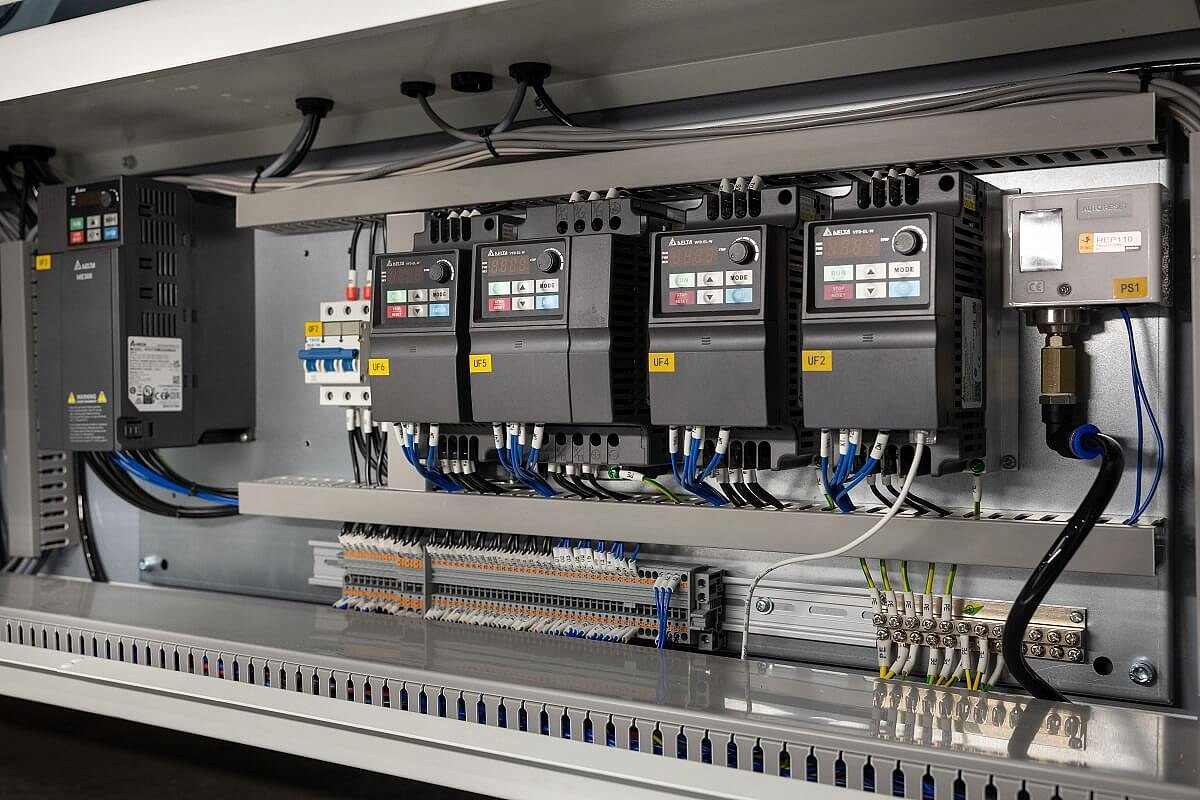

 | Электрокомпоненты |
 | Пульт управления |
Технические характеристики
| Характеристика | Значение |
|---|---|
| ЦЕНА | 28 309 260 ₽ |
| Скорость подачи, м/мин | 20 / 26 / 30 |
| Мощность двигателя подачи, кВт | 7,5 |
| Обороты двигателя, об/мин | 1400 |
| Частота, Гц | 50 |
| Толщина кромочного материала, мм | 0,4 - 3 |
| Толщина детали, мм | 10 - 60 |
| Габариты детали (мин.), мм | 285 x 285 |
| Рекомендованная загруженность оборудования | 3 смены (24 ч) |
| Нагрев торца | есть |
| Регулировка на толщину прижимной балки | электропривод |
| Тип используемых клеев | EVA / PUR |
| Система настройки на толщину кромки | пневмоперенастройка |
| Параметры фрез, мм | Ø 125 x 30 Н43 |
| Мощность двигателя фрезерования, кВт | 2 x 3,7 |
| Обороты двигателя, об/мин | 9000 |
| Частота, Гц | 150 |
| Пилы торцовки, мм | Ø 180 x 22 |
| Мощность двигателей торцовки, кВт | 2 x 0,37 |
| Обороты пил, об/мин | 9000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов, мм | Ø 56; Z4 |
| Мощность двигателей, кВт | 0,75 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Фрезы узла снятия свесов, мм | Ø 75; Z6 |
| Мощность двигателей, кВт | 2 x 0,5 |
| Обороты двигателя, об/мин | 12 000 |
| Частота, Гц | 200 |
| Ножи узла снятия плоской цикли, мм | 15 х 15 х 2,5 |
| Мощность двигателей полировки, кВт | 2 x 0,37 |
| Обороты двигателя, об/мин | 1350 |
| Частота, Гц | 50 |
| Диаметр кругов, мм | 180 |
| Пазовальная пила, мм | Ø 90 x 30 |
| Мощность двигателя узла пазования, кВт | 7,5 |
| Частота вращения, об/мин | 6000 |
| Диаметр воздуховодов, мм | 125 |
| Количество, шт. | 14 |
| Производительность, м3/ч | 18 200 |
| Требуемое давление, Бар | 7 |
| Расход воздуха, л/мин | 900 |
| Производительность компрессора, л/мин | 1000 |
| Напряжение, В | 380 |
| Общая мощность, кВт | 56 |
| Длина, мм | 11 000 |
| Ширина, мм | 4400 |
| Высота, мм | 1950 |
| Вес, кг | 11 600 |
