Фрезерный обрабатывающий центр IRONMAC IMC 1832-5X

Продольно-фрезерный портальный 5-ти осевой обрабатывающий центр с числовым программным управлением предназначен для черновой и чистовойобработки*крупногабаритных изделий из черных и цветных металлов, фрезерования, сверления, развертывания, нарезания резьбы. Особенностью данного типа станка является конструкция с перемещающейся поперечной балкой, неподвижным столом и поворотно-наклонной головой с высокоскоростным шпинделем. машиностроительная промышленность;станкостроительная промышленность;авиационная промышленность; Идеально подходит для крупных, средних и малых производств, оправдывая инвестиции в короткие сроки. Заложенные характеристики позволяют использовать данный станок в сфере малого, среднего и тяжелого машиностроения, авиакосмической отрасли, судостроения, производства деталей нефтегазового комплекса, атомной промышленности и т.д. * Высокоточная обработка соответствует классу точности В (соотношение основных допусков станка до 0,004 мм). Область применения Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Область применения

машиностроительная промышленность;станкостроительная промышленность;авиационная промышленность; Идеально подходит для крупных, средних и малых производств, оправдывая инвестиции в короткие сроки. Заложенные характеристики позволяют использовать данный станок в сфере малого, среднего и тяжелого машиностроения, авиакосмической отрасли, судостроения, производства деталей нефтегазового комплекса, атомной промышленности и т.д. Автомобильная промышленность Машиностроение Приборостроение Авиационная промышленность Двигателестроение Изготовление пресс-форм и штампов высокого качества

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Торцевое фрезерование
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Торцевое фрезерование
	Фрезерование Т-образного паза

Конструктивные особенности

	4 линейных направляющих по оси Y

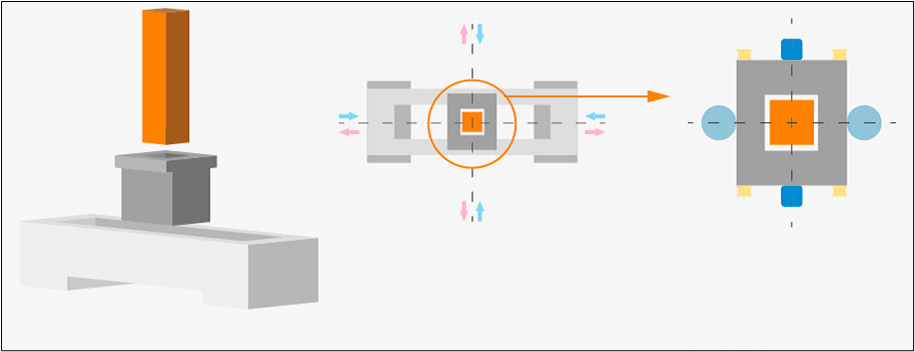

	Конструкция ползуна «коробка в коробке»

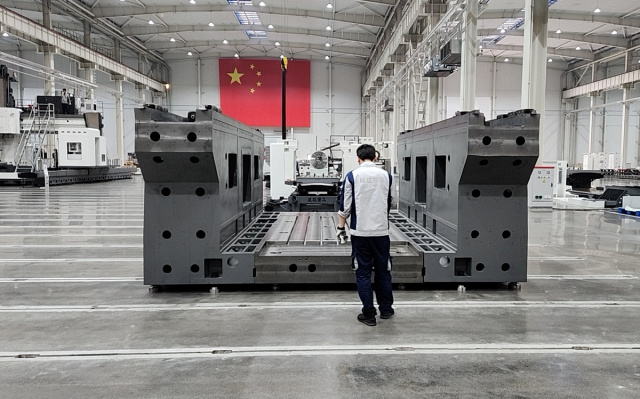

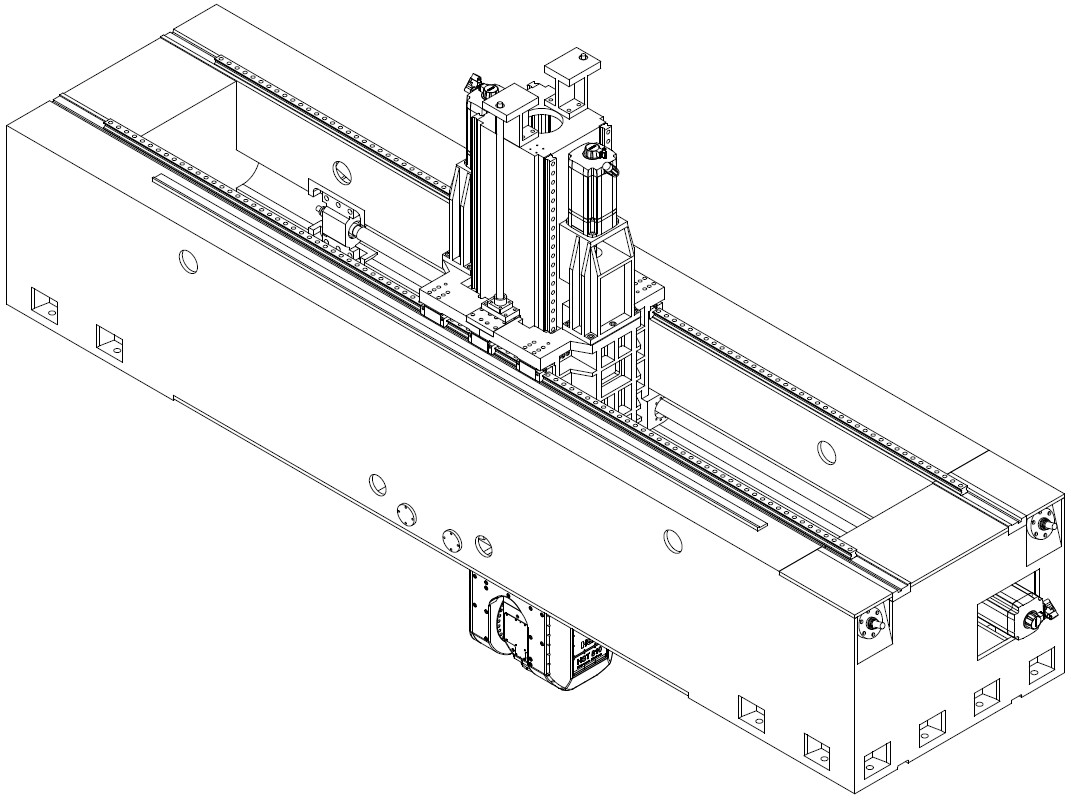

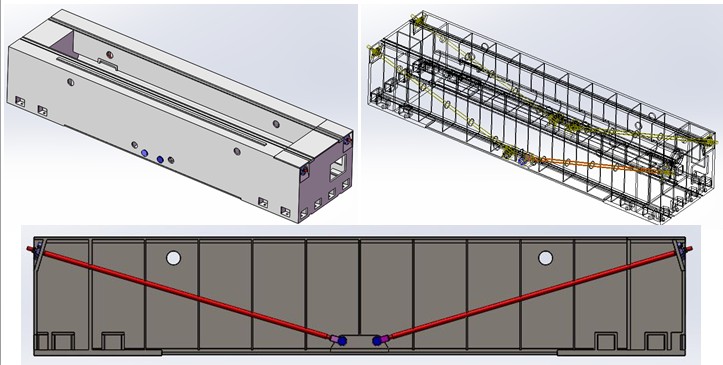

	Высокожёсткая портальная сварная траверса

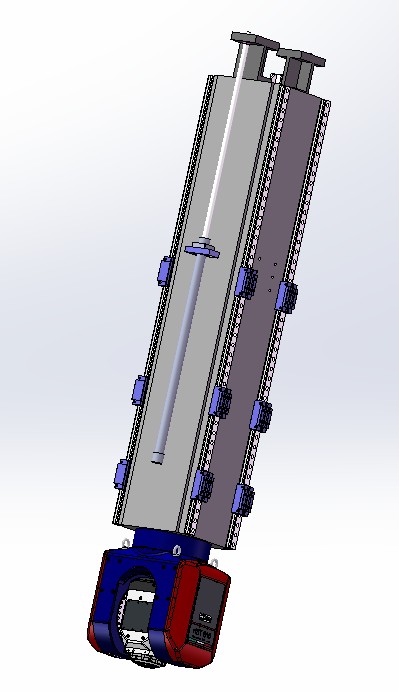

	Ось Z Ось Z имеет квадратное сечение, по периметру которого, симметрично располагаются 4 мощных линейных шарико-винтовых направляющих. 12-блочная конструкция обеспечивает жесткость и стабильность. В середине колонны с каждой стороны находится гидравлический балансировочный масляный цилиндр, который улучшает время отклика и ускорение. Ось Z приводится в движение двумя высокоскоростными шарико-винтовыми парами, левый и правый приводные двигатели используют технологию синхронизации двух осей для реализации управления по замкнутому контуру, высокой точности позиционирования и повторяемости.

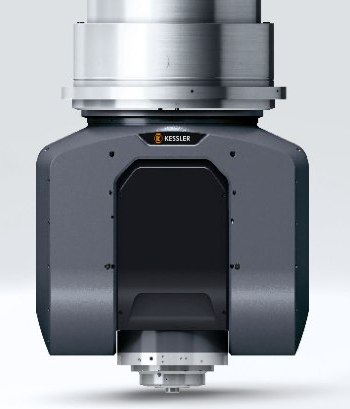

	5-ти осевая фрезерная голова Kessler (Германия)

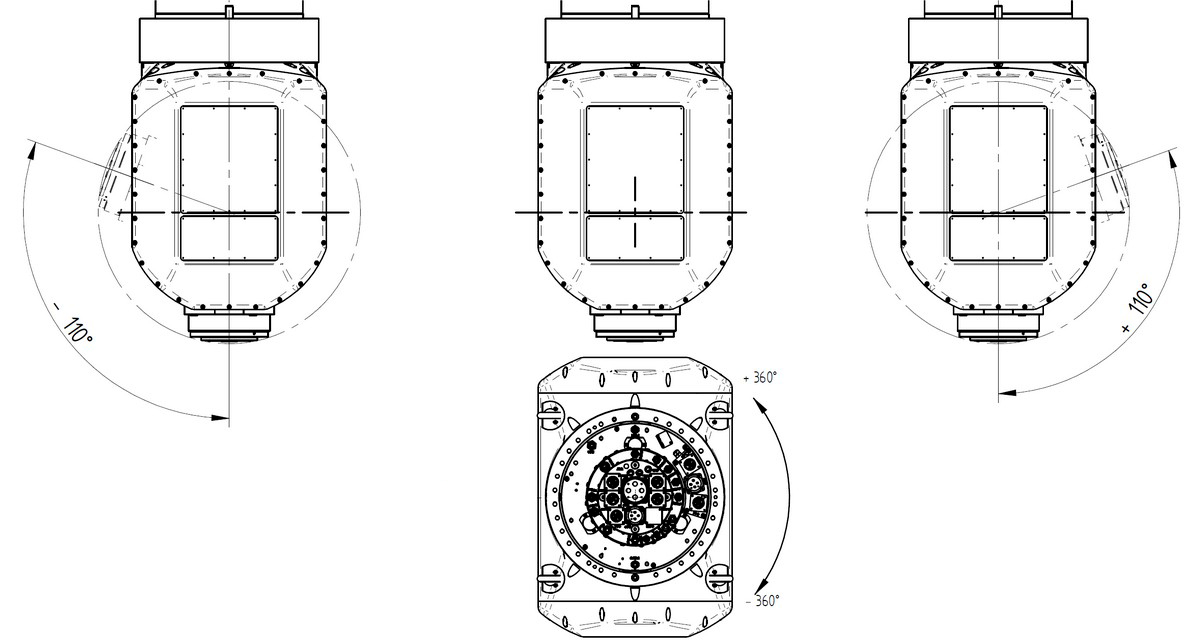

	Ось A

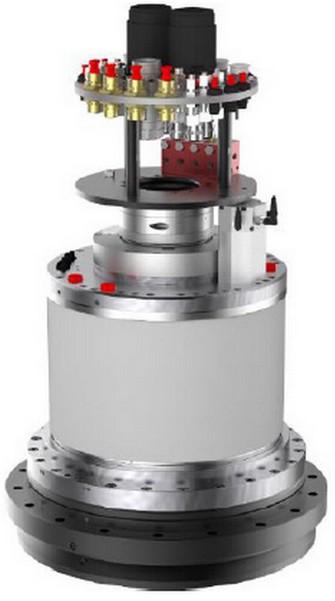

	Ось С

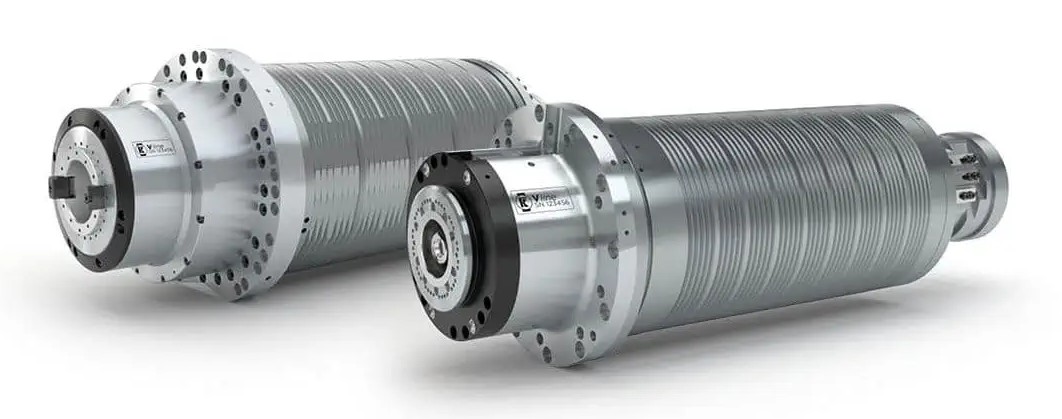

	Моторшпиндель

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Тип обработки	Поворотно-наклонная голова
Привод	Моторшпиндель
Размер плоского стола, мм	3000 x 1600
Макс. нагрузка на стол, кг	24 000
Тип зажимов на столе	Механический / Пневматический
Тип	Моторшпиндель Kessler
Конус	HSK-A63
Частота вращения шпинделя, об/мин	20 000
Крутящий момент шпинделя, Нм	80 / 95
Мощность шпинделя (S1 / S6 - 40%), кВт	45
Жесткое нарезание резьбы	Да
Расстояние от торца шпинделя до поверхности стола, мм	200 - 1200
Быстрые перемещения по осям X / Y / Z, м/мин	15 / 15 / 15
Быстрые перемещения по осям A / C, об/мин	100 / 100
ATC тип	Зонтик / Цепной
Емкость магазина, шт.	16 / 30 / 60
Макс. диаметр инструмента, мм	103 / 130
Макс. длина инструмента, мм	250
Время смены инструмента, сек	8
Вес IRONMAC IMC 1832-5X инструмента (макс.), кг	8
Система ЧПУ	ЦТО CNC
Тип 5-ти осевой обработки	Поворотно-наклонная голова
Перемещение по осям A / C, °	±110 / 240
Перемещение по осям X / Y / Z, мм	3200 / 1800 / 1000
Точность позиционирования по осям X / Y / Z, мм	0,016 / 0,012 / 0,010
Повторяемость по осям A / C, сек	3 / 3
Повторяемость по осям X / Y / Z, мм	0,012 / 0,010 / 0,008
Точность позиционирования по осям A / C, сек	5 / 5
Длина, мм	7000
Ширина, мм	6500
Высота, мм	5600
Вес, кг	49 000
