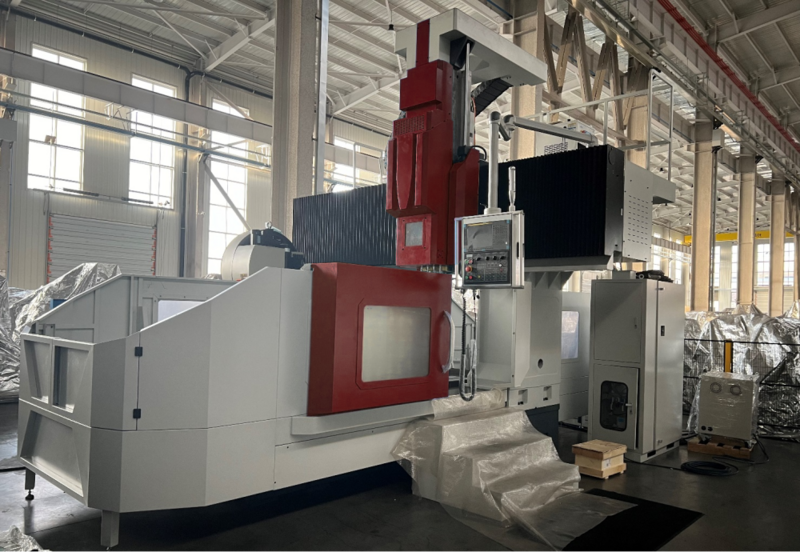

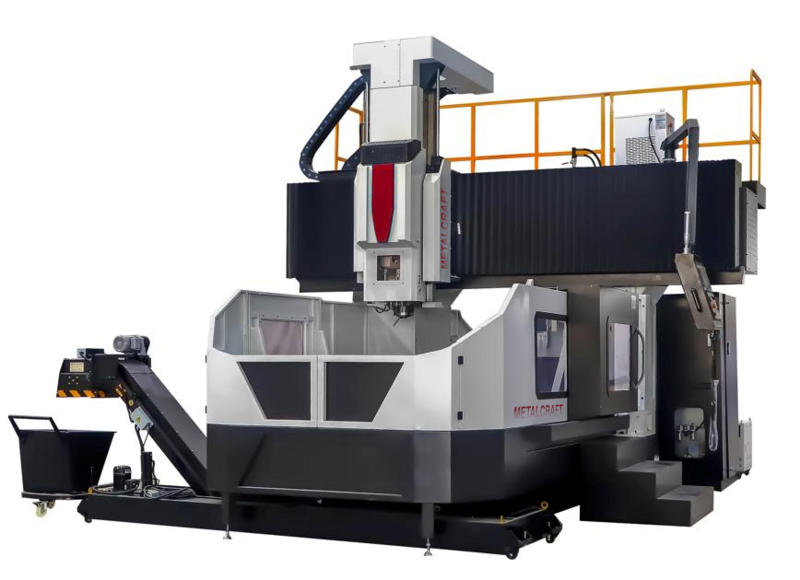

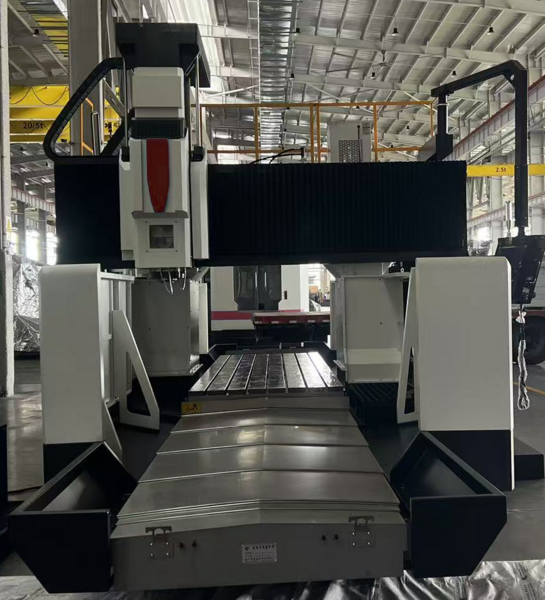

Фрезерный портальный станок MetalCraft XKW2316A х3000 с ЧПУ FANUC

Код товара: 99478

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: MetalCraft (Китай)

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА

Акция применима при общей сумме заказа не менее 450тр.
Только для Екатеринбурга + 500 км.
По другим регионам РФ - доставка за 50% стоимости.

Описание
Отзывы
Доставка

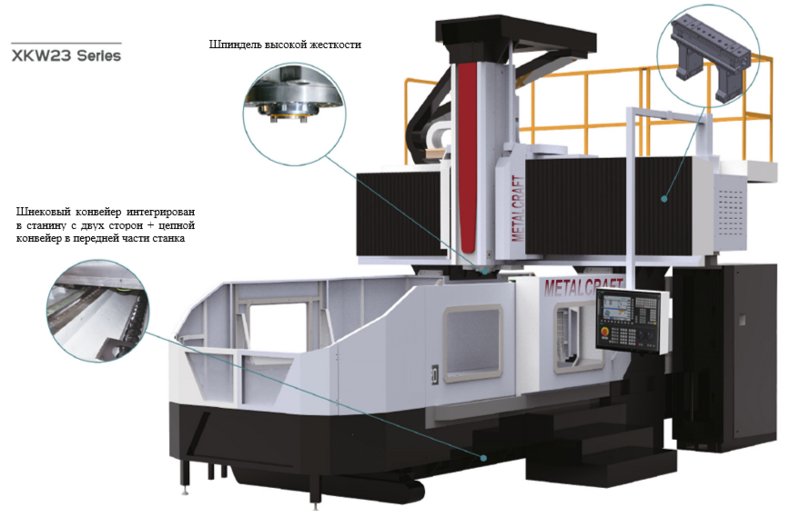

Портальный станок XKW2316A х3000 предназначен для высокоточной обработки деталей различных форм и размеров с помощью фрезерования, сверления, растачивания и других видов механообработки. Эта серия фиксированных балочных портальных расточно-фрезерных станков с ЧПУ оснащена высоко жестким шпинделем с большим крутящим моментом и высокодинамичной системой приводов, которые просты в эксплуатации, безопасны и надежны.

Особенности metalcraft xkw2316a х3000 с чпу fanuc

• Основные базовые части станка изготовлены из высокопрочного литого чугуна HT300 (аналог СЧ30), которое обладает высокой жесткостью, термостойкостью и конструкционной прочностью всего станка. Благодаря процессу двойного старения, конструкция станка обладает достаточной статической и динамической жесткостью с долголетним сохранением точности.
• Движущиеся элементы расположены вне зоны обработки, что эффективно защищает движущие узлы и компоненты, и исключает внешнее воздействие на их работу.
• В конструкции станка используется метод конечных элементов и динамическая оптимизация, что значительно улучшает функциональность всего станка.
• Модель XKW2316A х3000 — одна из немногих пяти-координатных обрабатывающих центров, способных в настоящее время выполнять фрезерование в тяжелых условиях.
• Все три оси станка оснащены прецизионными шариковыми винтами с двойными гайками и предварительным натяжением. Это обеспечивает высокую жесткость приводов и стабильную точность обработки.

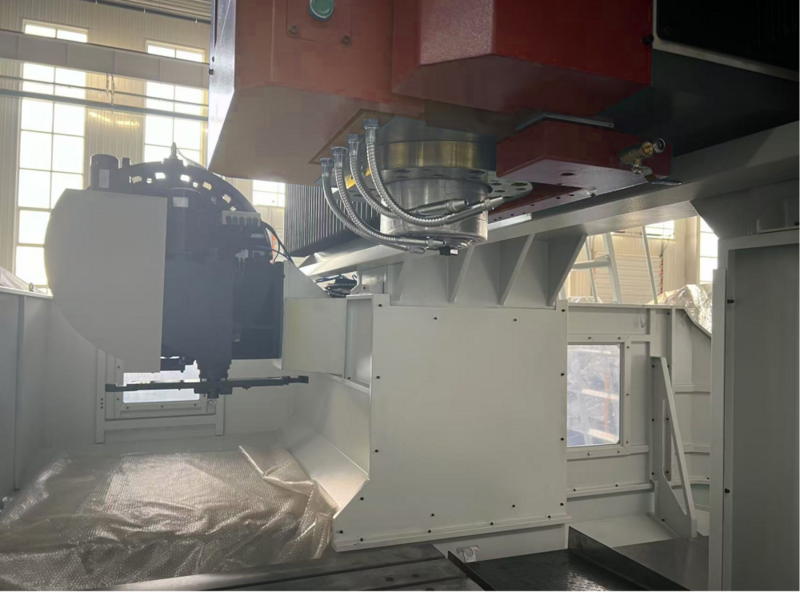

• Станок оснащен шпиндельным узлом (шпиндельной бабкой), обладающим высокой жесткостью, высокой надежностью и длительным сроком службы. Станок может комплектоваться шпиндельными узлами различных типов: с ZF-редуктором либо с прямым приводом.

Технические характеристики metalcraft xkw2316a х3000 с чпу fanuc

Характеристика	Значение
Модель станка	XKW2316A
Бренд	MetalCraft
Система чпу	Fanuc 0i Mf(1) PACKAGE
Количество осей	3
Потребляемая мощность, квт	50
Ход по оси x / y / z, мм	3000 / 1900 / 800
Ускоренная подача по оси x / y / z, м/мин	10 / 10 / 10
Расстояние от шпинделя до поверхности стола, мм	250 - 1050
Точность позиционирования по осям x / y / z, мм	0.025 / 0.02 / 0.015
Повторяемость по осям x / y / z, мм	0.02 /0.018 / 0.012
Размеры рабочего стола, мм	1400 x 3000
Мощность двигателя шпинделя, квт	15 / 18.5
Конус шпинделя	BT50
Макс. скорость вращения шпинделя, об/мин	6000
Габаритные размеры станка (д x ш x в), мм	8500 x 5500 x 4500
Масса MetalCraft XKW2316A станка, кг	19000

Комплект поставки metalcraft xkw2316a х3000 с чпу fanuc

№ п/п	Наименование	Примечание	Количество
Стандартная комплектация

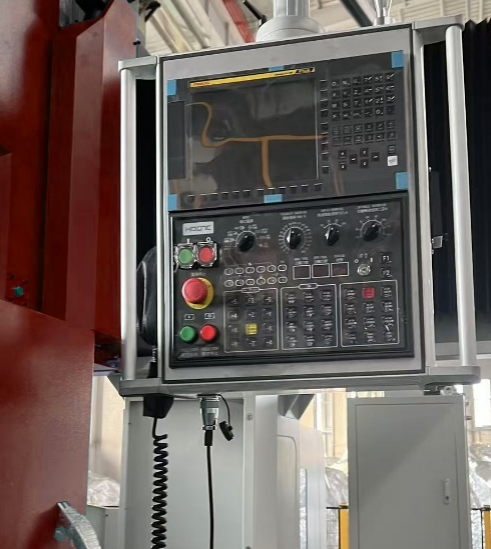

1	Система управления	FANUC 0I MF PACKAGE 1	1 комп.
2	Система диалогового программирования	"Manual Guide" Fanuc (Япония)	1 шт.
3	Сервомоторы X / Y /	6 / 7 / 6 кВт Fanuc (Япония)	1 комп.
4	Двигатель шпинделя	15 / 18.5 кВт	1 шт.
5	Шпиндель	BT50 (Taiwan)	1 шт.
6	Ременной шпиндель	6000 об/мин	1 шт.
7	Система СОЖ с баком	Включено в стоимость	1 шт.
8	Рабочий стол	1400 x 3000 мм	1 шт.
9	Система автоматической смены инструмента	24 позиций	1 комп.
10	Подшипники ШВП и шпинделя	NSK (Япония)	1 комп.
11	Линейные направляющие по осям X / Y / Z роликового типа	Hiwin / PMI	1 комп.
12	Компоненты пневматической системы	Taiwan	1 комп.
13	Пистолет для подачи СОЖ	Включено в стоимость	1 шт.
14	Пневматический пистолет	Включено в стоимость	1 шт.
15	Электрические компоненты	Schneider Electric (Франция) или другие сопоставимые	1 шт.
16	Скребковый конвейер для стружки в передней части станка	Включено в стоимость	1 шт.
17	Шнековый конвейер, интегрированный в станину	Включено в стоимость	2 шт.
18	Ручной маховик перемещений узлов станка	MPG	1 шт.
19	Шпиндельный узел с ZF-редуктором и параметрами сечения корпуса ползуна 400х400 мм	Включено в стоимость	1 шт.
20	Функция фрезерования резьбы	Включено в стоимость	1 шт.
21	Функция жесткой нарезки резьбы	Включено в стоимость	1 шт.
22	Теплообменник электрошкафа	Включено в стоимость	1 шт.
23	Трансформатор	380В / 50 Гц / 3 фазы	1 шт.
24	Светодиодное рабочее освещение	Включено в стоимость	1 шт.
25	Система автоматической смазки	Включено в стоимость	1 комп.
26	СЕ стандарт, блокировка двери, индикатор состояния станка, 3-х цветный	Включено в стоимость	1 комп.
27	Полная кабинетная защита станка (без верхней крыши)	Включено в стоимость	1 шт.
28	Набор выравнивающих опор	Включено в стоимость	1 комп.
Дополнительные опции
29	Датчик измерения инструмента Renishaw TS27R	Renishaw (Великобритания)	-
30	Датчик измерения заготовки Renishaw OMP40	Renishaw (Великобритания)	-
31	Фрезерная редукторная головка с посадочным конусом BT50	-	-
32	Оптические линейки по 3-м осям - X, Y и Z	-	-
33	Подача СОЖ через шпиндель	30 бар	1 шт.
