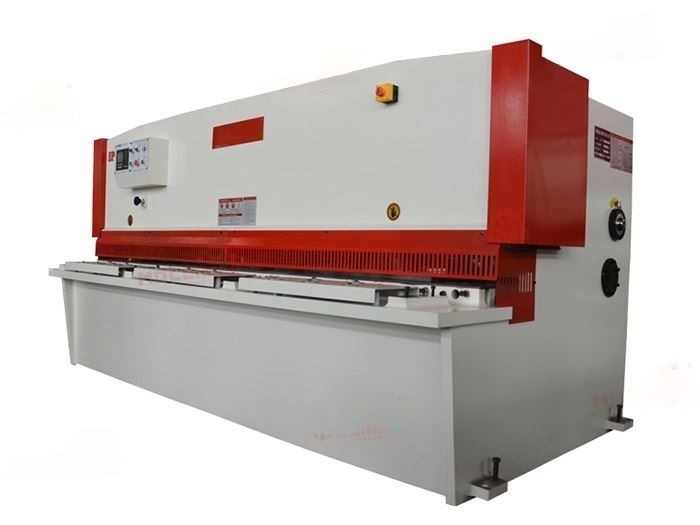

Гидравлическая гильотина FABTEC QC12Y 4x4000 с ЧПУ Е21S

Код товара: 100826

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: FABTEC

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC

Больше 500 единиц оборудования в наличии.
Склад в Московской области (Шереметьево)
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Доставка

Особенности

• Гидравлическая гильотина QC12Y - 4x4000 с ЧПУ Е21S предназначена для резки металлических листов шириной до 4000 мм и толщиной до 4 мм;

• Жесткая сварная конструкция гарантирует высокую производительность станка при работе. Станок оснащён гидравлической системой, которая включает блок клапанов давления, блок клапанов синхронизации, блок клапанов подачи Bosch-Rexroth (Германия), масляной насос SUMITOMO (Япония);

• Для передачи училия от гидроцилиндров на нож в гильотине реализована схема "с качающейся балкой". Такой метод признан самым надёжным решением для выполнения резов металлических листов;

• Для удобного размещения заготовки на столе станок имеет шариковые вставки. Позиционирование осуществляется с помощью теневой подсветки линии реза;

• Контроллер ESTUN E21S позволяет автоматизировать процесс резки. Для защиты оператора станка предусмотрены защитные решётки и барьеры, ограничивающие доступ спереди и сзади.

Рекомендации

• Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.

Стандартная комплектация:

Управление ESTUN E21S
Рабочий стол с шариками
Передние поддерживающие опоры (мин. 3 шт.) L=800
Привод заднего упора электро-механический
Управление задним упором с электроприводом, точность позиционирования упора ± 0.1 мм
Дистанционная педаль управления
Набор режущего инструмента (верхний и нижний)
Комплект инструмента для наладки гильотины
Руководство по эксплуатации на русском языке

Контроллер ESTUN E21S

Контроль перемещения заднего упора
Контроль количества циклов
Контроль конечного положения
Возвращение в исходное положение
Автоматический поиск начальной точки
Сохранение и восстановление параметров
Быстрая индексация позиции
Память на 40 программ по 25 шагов в каждой
Защита от внезапного выключения питания

Конструкция гидравлической гильотины QC12Y

Масляный бак и гидравлический блок Подсветка Поворотная балка Панель управления Главный цилиндр Быстрое возвращение цилиндра Защитный барьер Редуктор заднего упора Зев Задний упор
Верхний нож Нижний нож Рабочий стол
Вид гильотины QC12Y

* Значение толщины металла (для всех гильотин, кроме Mazanek GM) указано для обычной стали (низкоуглеродистой и углеродистой стали) с пределом кратковременной прочности σ_В, который не должен превышать 400 MРa (1 Н/мм2 = 1 MPa). Для работы с материалами, не входящими в группу углеродистых сталей (такие как легированные стали, нержавеющие стали, холоднокатаные стали), необходимо проконсультироваться с сотрудниками компании Невастанкомаш.

Технические характеристики

Характеристика	Значение
Производитель	FABTEC
Код номенклатуры	36884
Страна-производитель	КНР
Рабочая длина, мм	4000
Толщина металла, мм	4
Количество ходов, шт/мин	12
Угол резки, °	1° 30' °
Настройка заднего упора, мм	20 – 600
Мощность двигателя, кВт	5.5
Длина, мм	4750
Ширина, мм	1750
Высота, мм	1700
Вес FABTEC QC12Y 4x4000, кг	6500
