Токарно-винторезный станок Jet GH-26120 ZH DRO (50000795T)

Новинка

Код товара: 2568

Под заказ

5.0 (голосов 333 / просмотров 698)

8 495 646 13 16

info@dvt-spb.ru

Расчет доставки

Производитель: Jet (Швейцария)

Сертификат: Официальный дилер

Модель станка	GH-26120 ZH DRO RFS
Ø обточки	Ø660
РМЦ	3050
мотор, Вт	7,5
вольт	400
масса,кг	4500

Описание
Характеристики
Файлы
Отзывы
Доставка

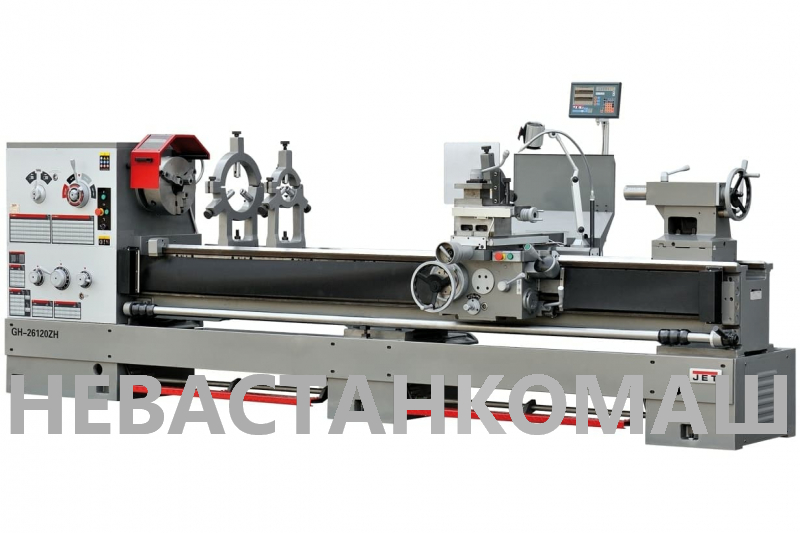

Токарно-винторезный станок Jet GH-26120 ZH DRO

Jet GH-26120 ZH DRO - это высокоточное промышленное оборудование, предназначенное для обработки различных материалов. Этот станок сочетает в себе функции токарного и фрезерного оборудования, что делает его универсальным и эффективным инструментом для производства.

Особенности товара:

Высокая точность и надежность обработки
Удобная система управления с ЧПУ
Широкие возможности по настройке и регулировке
Долговечность и надежность конструкции

Преимущества товара:

Разнообразие функций для обработки различных материалов
Высокая производительность и эффективность работы
Экономия времени и сил оператора благодаря автоматизированной системе управления
Гарантированное качество и долгий срок службы

Токарно-винторезный станок Jet GH-26120 ZH DRO идеально подходит для использования в промышленных предприятиях, мастерских и цехах, где требуется высокая точность и качество обработки деталей. Этот станок позволит увеличить производительность производства и сократить расходы на обслуживание оборудования.

GH-26120 ZH DRO самый массивный токарно-винторезный станок в линейке GH-26 производства компании JET. В этой модели расстояние между центрами составляет 3050 мм, что позволяет обтачивать длинномерные заготовки с высокой скоростью и качеством. Диаметр обработки над станиной составляет 660 мм, при снятом мостике gap – 880 мм. Как и положено оборудованию топ-класса, GH-26120 ZH DRO поставляется в богатой комплектации: система подачи СОЖ, УЦИ, два люнета, планшайба, 4-х кулачковый патрон, переходная втулка, вращающийся и не вращающийся центры, опоры для выставки станка, набор инструмента для обслуживания, лампа освещения – все это покупатель получает «из коробки».

Описание JET GH-26120ZH DRO RFS

Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
Массивная станина станка из серого чугуна
Закаленные и отшлифованные направляющие станины
Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
Механизм привода шпинделя постоянно работает в масляной ванне
Увеличенный диаметр проходного отверстия
Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Толчковый режим работы шпинделя
Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок
Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Пятипозиционный управляющий вал с кулачками
Передняя бабка с фрикционной муфтой

Станок оборудован мощным асинхронным двигателем на 7,5 кВт, предусмотрено 12 режимов скоростей шпинделя, включая режим 36 об/мин для нарезания резьбы плашкой. Биение на шпинделе у данной модели не превышает 9 микрон, цена деления нониуса – 0,02 мм. Коробка подач имеет 65 предустановленных режимов работы в продольной и поперечной плоскости, что позволяет нарезать все основные типы резьб. Для облегчения смены режимов предусмотрен толчковый режим пуска двигателя. Для удобства работы оператора GH-26120ZH DRO оборудуется устройством быстрого перемещения суппорта, а также педалью тормоза и экстренного отключения. Массивная станина станка отливается из высококачественного чугуна и служит эффективным гасителем вибраций, а также помогает отводить тепло от шпинделя и и инструмента. Направляющие станины проходят закалку токами высокой частоты, затем шлифуются.

Токарно-винторезный станок JET GH-26120ZH DRO RFS предназначен для выполнения всевозможных видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.

Преимущества Jet GH-26120 ZH DRO

Сертифицированный допуск DIN 8606;
Направляющие станины выполнены из прочного материала;
Механизм привода шпинделя все время находится в масляной ванне;
Съемный мостик станины, gap;
Шпиндель работает в толчковом режиме;
Шестерни передней бабки сделаны из высокопрочного материала;
Клиновые планки для регулировки зазоров направляющих;
Задняя бабка может регулируваться в поперечном направлении для обточки конусов;
Пятипозиционный управляющий вал с кулачками;
Передняя бабка с электромагнитной муфтой;
Двигатель оснащен системой плавного пуска, что значительно увеличивает его срок эксплуатации.

Технические характеристики GH-26120ZH DRO
Характеристика	Значение
Диаметр обточки над станиной	660 мм
Макс. диаметр вращения, gap (съёмный мостик)	870 мм
Диаметр обточки над поперечным суппортом	420 мм
Длина съёмного мостика	240 мм
Расстояние между центрами	3050 мм
Частота вращения шпинделя, 12	36 - 1600 об/мин
Конус шпинделя	Ø113 мм 1:20
Присоединение шпинделя, Саmlоск	D1-8 (DIN 55029)
Проходное отверстие шпинделя	105 мм
Продольная подача, 65	0,063 - 2,25 мм/об
Поперечная подача, 65	0,027 - 1,07 мм/об
Метрическая резьба, 22	1 - 14 мм
Дюймовая резьба, 26	28'' - 2'' TPI
Модульная резьба, 18	0,5 - 7 МP
Питчевая резьба, 24	56 - 4 DP
Макс. размер резца	25 х 25 мм
Ход поперечного суппорта	310 мм
Ход верхнего суппорта	145 мм
Ускоренное перемещение продольного суппорта	4,5 м/мин
Ускоренное перемещение поперечного суппорта	2,0 м/мин
Пиноль задней бабки	МК-5
Ход пиноли задней бабки	150 мм
Рабочий диаметр неподвижного люнета 1	20 - 125 мм
Рабочий диаметр неподвижного люнета 2	100 - 240 мм
Рабочий диаметр подвижного люнета	20 - 100 мм
Ширина направляющих поперечного суппорта	135 мм
Расстояние между направляющими	405 мм
Выходная мощность	7,5 кВт / S₁ 100%
Потребляемая мощность	12,0 кВт / S₆ 40%
Габаритные размеры (ДхШхВ)	4500 х 1280 х 1450 мм
Масса JET GH-26120ZH DRO	4250 кг

Особенности JET GH-26120 ZH DRO RFS

	Может работать с большими заготовками Для этого в конструкции предусмотрен патрон Ø325мм с прямыми/обратными кулачками и отверстием шпинделя Ø105мм.
	Надежное оборудование Централизованная система смазки продольного суппорта значительно продлевает срок службы всей системы.
	Точная и аккуратная работа 4-х позиционный резцедержатель с фиксатором надежно закрепит деталь для обработки.
	Продуманный механизм Полноразмерная коробка подач токарно-винторезного станка Jet GH-26120 ZH DRO RFS позволяет нарезать различную резьбу без замены шестерен.
	Удобное управление Манипуляции продольной и поперечной подачей осуществляется крестовым джойстиком с кнопкой ускоренного перемещения.
	Массивная конструкция Литая станина обеспечивает жёсткость станка, точность обработки и минимальную вибрацию.

Комплект поставки Jet GH-26120 ZH DRO

3-х кулачковый патрон Ø325мм с прямыми/обратными кулачками;
4-х кулачковый патрон Ø400мм;
Планшайба Ø630мм;
Планшайба Ø250мм;
4-х позиционный резцедержатель с фиксатором;
Вращающийся упорный центр МК-5;
Упорный центр МК-5;
Переходная втулка Ø113/МК-5;
Подвижный и неподвижный люнеты;
Поддон для сбора стружки;
Задняя защитная стенка;
Защитный экран патрона с концевым выключателем;
Ножной тормоз шпинделя с концевым выключателем;
УЦИ (Устройство цифровой индикации) по 3 осям, (цена деления 0.005мм, погрешность ± 1 знак);
Система подвода СОЖ;
Галогенная лампа местного освещения;
Лимб для нарезания резьбы;
Вал управления с регулируемыми кулачками (отключение продольной подачи);
Концевой упор продольного перемещения;
Регулируемые опоры станины;
Инструмент для обслуживания в инструментальном ящике.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 4250,00

Длина, мм: 4650
Ширина, мм: 1400
Высота, мм: 2150
