Токарно-винторезный станок JET GH-2680ZH DRO (GH-2680ZH DRO)

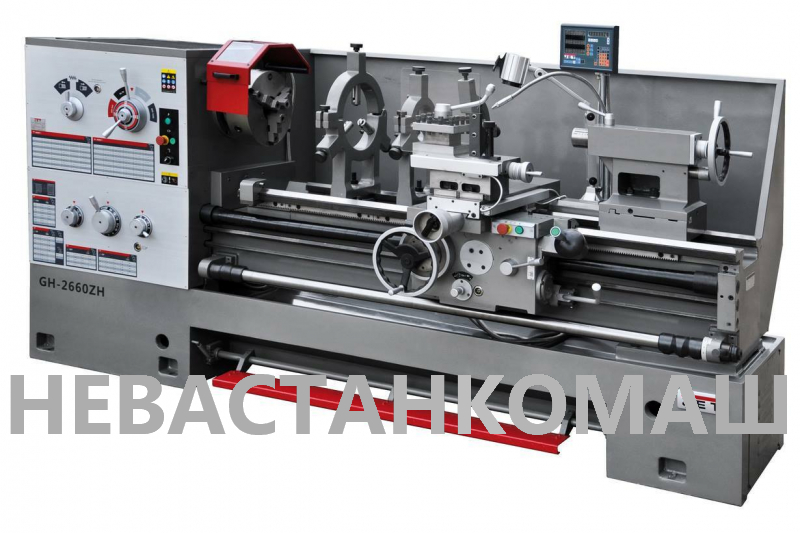

Токарно-винторезный станок JET GH-2680ZH DRO

Особенности продукта:

• Мощный и надежный токарно-винторезный станок для промышленного использования.
• Оборудован цифровой системой управления DRO для точных и эффективных операций.
• Простая и удобная настройка станка для различных видов обработки материалов.
• Высокая производительность и долгий срок службы обеспечивают эффективную работу.

Преимущества товара:

• Высокая точность и качество обработки деталей.
• Широкий диапазон скоростей вращения шпинделя для различных видов работ.
• Надежность и прочность конструкции для длительного использования без сбоев.

Назначение и сферы применения:

Токарно-винторезный станок JET GH-2680ZH DRO предназначен для обработки металлических деталей различной сложности. Он идеально подходит для производства запчастей, инструментов, а также для ремонта и изготовления промышленного оборудования. Этот станок широко используется в машиностроении, авиастроении, судостроении и других отраслях промышленности.

• Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины
• Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
• Механизм привода шпинделя постоянно работает в масляной ванне
• Увеличенный диаметр проходного отверстия
• Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Толчковый режим работы шпинделя
• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок
• Централизованная система подачи смазки продольного суппорта
• Регулируемая в поперечном направлении задняя бабка для обточки конусов
• Пятипозиционный управляющий вал с кулачками
• Передняя бабка с фрикционной муфтой

 Стандартная комплектация GH-2680ZH DRO

• 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
• 4-х кулачковая планшайба  Ø400 мм
• Планшайба 630 мм, планшайба  Ø250 мм
• 4-х позиционный резцедержатель с фиксатором
• Вращающийся упорный центр МК-5
• Упорный центр МК-5
• Переходная втулка  Ø113/МК-5
• Подвижный люнет
• 2 неподвижных люнета
• Ускоренное перемещение продольного суппорта
• Ускоренное перемещение поперечного суппорта
• Защита резцедержателя
• Защита ходового винта
• Ключ для 3-х кулачкового патрона
• Ключ резцедержателя
• Задняя защитная стенка
• Поддон для сбора стружки
• Защитный экран патрона с концевым выключателем
• Ножной тормоз шпинделя с концевым выключателем
• УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
• Система подвода СОЖ
• Галогенная лампа местного освещения
• Вал управления с регулируемыми кулачками (отключение продольной подачи)
• Концевой упор продольного перемещения
• Регулируемые опоры станины
• Ящик с инструментом
• Руководство по эксплуатации

Предписания к применению

 Токарный станок предназначен исключительно для токарной обработки и сверления металлов, поддающихся обработке резанием, а также для обработки полимерных материалов. - Обработка других материалов не допускается. В особых случаях следует обращаться за консультацией к производителю. - Запрещается обработка магния - пожароопасно! - Разрешается обрабатывать только надежно установленные и закрепленные заготовки. - Предписания к применению включают в себя также соблюдение инструкций руководства по эксплуатации и обслуживанию, предоставленных производителем. - К эксплуатации и обслуживанию станка разрешается допускать только персонал, пошедший инструктаж по технике безопасности. - Необходимо соблюдать установленный законом минимальный возраст работников. - Разрешается эксплуатировать станок только в исправном состоянии. - При работе на станке все защитные устройства и приспособления должны быть в наличии. - Вместе с указанными в данном руководстве по эксплуатации требованиями по технике безопасности и особыми предписаниями Вашей страны следует обращать внимание также на общепринятые правила по эксплуатации металлообрабатывающего оборудования. - Каждое использование станка, отклоняющееся от данных правил, считается ненадлежащим, и производитель не несет ответственности за последующий за этим ущерб. Все риски несет только владелец.

Общие указания по технике безопасности JET GH-2680ZH DRO

Металлообрабатывающие станки при неправильной эксплуатации могут представлять опасность. Поэтому для безопасной работы необходимо соблюдать соответствующие меры по технике безопасности и нижеследующие предписания. - Перед вводом в эксплуатацию и работой на станке внимательно прочитайте данное руководство. - Храните данное руководство при станке, защищайте его от загрязнения и влаги и передавайте новому владельцу. - Запрещается вносить изменения в конструкцию станка и переделывать его. - Обо всех неисправностях на станке следует сообщать ответственному за это лицу. - В случае неисправности запрещено использовать станок, отключите станок от питания. - Длинные волосы следует убирать в шапку или косынку. - При работе следует носить облегающую одежду. Украшения, кольца и наручные часы перед работой необходимо снимать. - Необходимо одевать рабочую обувь, запрещено работать в повседневной обуви или сандалиях. - Обращайте внимание на безопасное положение тела. - Используйте предписанные индивидуальные средства защиты. - При работе на станке запрещается носить перчатки. - При работе следует одевать защитные очки. - Станок следует устанавливать таким образом, чтобы было достаточно места для работы и подачи заготовок. - Следите за тем, чтобы освещение было хорошим. - Станок следует эксплуатировать в закрытом помещении. Убедитесь в том, что станок надежно стоит на твердой и ровной поверхности. - Электрические кабели не должны мешать работе, а также должны быть проложены так, чтобы о них невозможно было споткнуться. - Рабочее место не следует загромождать заготовками и пр. - При работе будьте внимательны и сконцентрированы. К работе следует относиться серьезно. - Обращайте внимание на положение тела, не теряйте равновесия. - Запрещено работать на станке под воздействием наркотических веществ и алкоголя. Обратите внимание, что медикаменты также влияют на поведение человека. - Не дотрагивайтесь до работающего станка. - Не оставляйте работающий станок без присмотра. Выключайте станок перед тем, как покинете рабочее место. - Держите на безопасном расстоянии от станка посетителей, особенно детей. - Не используйте станок вблизи огнеопасных жидкостей или газов. - Следите за соблюдением правил противопожарной безопасности и наличием средств пожаротушения. - Не эксплуатируйте станок в сыром помещении и не оставляйте его под дождем. - Работайте только хорошо заточенным инструментом. - Запрещается работать при открытой защите патрона, защите суппорта или защите ременной передачи. - Перед включением станка не забудьте вынуть ключ зажима патрона. - Не превышайте минимальное и максимальное значение размеров заготовки. - Стружку и заготовки необходимо снимать только при остановленном станке. - Запрещается стоять на станке. - Подключение и ремонт электрического оборудования станка разрешается производить только квалифицированным электрикам. - Поврежденный сетевой кабель следует немедленно заменить. - Держите пальцы на расстоянии от движущихся частей станка и от стружки. - Перед работой убедитесь, что заготовка надежно закреплена. - Не пережимайте токарный патрон. - В случае, если длина заготовки превышает диаметр в 3 раза, необходимо использовать заднюю бабку или люнет. - Избегайте применение патронов малого диаметра при обработке больших диаметров детали. - Избегайте малой длины зажима. - Запрещено превышать предел количества оборотов зажимного приспособления. - Нарезание внутренней и наружной резьбы, а также обработка тяжеловесных деталей необходимо вести на низких числах оборотов. - Прутковые заготовки, выступающие за пределы передней бабки должны быть закрыты по всей длине. - Высокая опасность травматизма! - Длинные заготовки следует поддерживать при помощи люнета. Длинный и тонкий пруток при быстром вращении может резко изогнуться. - Запрещается переставлять заднюю бабку или пиноль задней бабки при работающем станке. - Стружку следует удалять при остановленном станке специальным крючком. - Не тормозить патрон или заготовку рукой. - Обмер и настройку производить при остановленном станке. - Замену оснастки, настройку и чистку производить только при остановленном и отключенном от питания станке.

Прочие опасности JET GH-2680ZH DRO

Даже при правильной эксплуатации станка имеются следующие остаточные риски. - Опасность получить травму от вращающихся заготовок или патрона. - Опасность от отлетающей, горячей стружки. - Опасность от шума и стружки. Для защиты глаз и органов слуха необходимо использовать средства индивидуальной защиты. - Опасность получения травмы электрическим током при неправильном подключении.

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Ø над станиной, мм 660
• Ø отв, мм 105
• рмц, мм 2030
• Напряжение, В 380
• Масса, кг 3870
• Модель GH-2680ZH DRO
• Производство Швейцария
