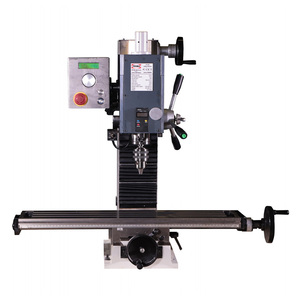

Фрезерно-сверлильный станок JET JMD-18 (350018M)

Фрезерно-сверлильный станок JET JMD-18

Представляем вам универсальное оборудование для металлообработки - фрезерно-сверлильный станок JET JMD-18. Этот станок сочетает в себе функциональность и надежность, что делает его идеальным выбором для промышленных предприятий различных отраслей.

Особенности и преимущества:

• Мощный двигатель обеспечивает высокую производительность и точность обработки деталей.
• Многофункциональность станка позволяет выполнять разнообразные операции: фрезерование, сверление, нарезку резьбы и другие виды обработки металла.
• Компактный размер и удобная конструкция обеспечивают экономию места на производстве.
• Простота в использовании и настройке делает работу с оборудованием максимально эффективной.
• Надежное исполнение и высокое качество материалов гарантируют долгий срок службы станка.

Сферы применения:

Фрезерно-сверлильный станок JET JMD-18 подходит для использования в машиностроении, металлообработке, автосервисе, производстве металлических конструкций и других отраслях, где требуется точная и качественная обработка металла.

Не упустите шанс приобрести качественное оборудование для вашего производства! Закажите фрезерно-сверлильный станок JET JMD-18 прямо сейчас и повысьте эффективность работы вашего предприятия!

Фрезерно-сверлильный станок Jet Jmd-18 широко используется на предприятиях по изготовлению металлоконструкций. Предназначен для сверления, зенкерования и фрезерования поверхностей. Рабочий стол перемещается в трех плоскостях при помощи удобных рукоятей. Защитный кожух обеспечивает безопасность оператора, исключая попадание вылетающей стружки в глаза. В комплект поставляются зажимные тиски, которые крепятся на рабочий стол и позволяет надежно зафиксировать обрабатываемую деталь. Станок отличается длительным временем непрерывной работы и точностью выполнения операций.

Описание фрезерно-сверлильного станка Jet JMD-18

• Сверлильно-фрезерный станок Jet JMD-18 по функциональным возможностям представляет собой аналог модели Jet JMD-15, имея более мощный электродвигатель и большие габариты.
• Эта модель предназначена для выполнения большого объема работ, связанных с фрезерованием и сверлением.
• ощная литая станина, массивная стойка изготовлены из литого чугуна, создающие необходимую устойчивость всей конструкции.
• борудование обладает технологическими возможностями для выполнения операций по нарезанию резьбы.
• Модель JMD-18 оснащена механизмом поворота головы на 360 ⁰, создавая широкие возможности для технологической обработки заготовок.
• Фрезерная головка в этой модели имеет функцию изменения положения в горизонтальной плоскости. Качество обработки заготовок обеспечивается наличием контроля над глубиной сверления.
• Сверлильно-фрезерный станок выполняет широкий спектр операций.
• Максимально допустимый диаметр сверла составляет 16 мм.
• При выполнении фрезерных работ допускается работа с режущими инструментами, максимальный диаметр которых не превышает 63 мм.
• Модель оснащена шпинделем с конусом МК-3, зажимная тяга которого составляет М12.
• Для повышения жесткости фиксации опора шпинделя оборудована группой конических подшипников.
• Ход пиноли составляет 90 мм.
• Для повышения качества обработки и повышения производительности работ, на станке установлена функция микроподачи шпинделя.
• Технологический процесс контролируется механической регулировкой вылета шпинделя.
• Моторная группа станка имеет мощный асинхронный двигатель  - 2,6 кВт, имеющий функцию реверса.
• Благодаря реверсу шпиндель может вращаться вправо и влево.
• Наличие ременной передачи с концевым выключателем, позволяет выполнять обработку в 12-ти скоростных режимах.
• Частота диапазона вращения шпинделя составляет 100-2160 об/мин.
• Крестовый стол с 3-мя Т-образными пазами шириной 14 мм, позволяют выполнять установку дополнительной оснастки.
• Рабочий стол оснащен прецизионным механизмом.
• Вес станка в снаряженном состоянии составляет 290 кг.
• Станок комплектуется лампой освещения, торцевой фрезой диаметром 75 мм и сверлильным патроном.

Преимущества фрезерно-сверлильного станка Jet JMD-18

• Рабочий стол перемещается в трех плоскостях;
• Безопасность;
• Надежная фиксация заготовки;
• Длительное время непрерывной работы;
• Высокое качество выполнения работ;
• Регулирование скорости вращения шпинделя;
• Точность сверления;
• Большой рабочий стол;
• Прочная металлическая конструкция.
• асинхронный электродвигатель большой мощности;
• ременная передача, 12-ть передач;
• функция реверса двигателя;
• мощная литая стойка и чугунная станина из серого чугуна;
• механизм поворота головы на 360 ⁰;
• возможность поворота головы в горизонтальной плоскости;
• точная регулировка глубины сверления;
• конические роликовые подшипники в опоре шпинделя;
• крестовый прецизионный стол.

Особенности JET Jmd-18

	Визуальный контроль Защитный кожух сверлильного патрона изготовлен из прозрачного пластика, что позволяет оператору визуально контролировать выполнение работы.
	Удобное управление Клавиши запуска расположены в одном месте, что обеспечивает удобство в управлении.
	Подсветка рабочего стола В конструкции фрезерно-сверлильного станка Jet Jmd-18 350018M предусмотрена лампа для подсветки рабочего стола.
	Удобное управление Рукоять для регулирования высоты шпинделя имеет наконечники из специального материала, что исключает соскальзывание руки.
	Устойчивость конструкции Широкое опорное основание снижает вибрации и обеспечивает устойчивость конструкции.

Контроль и техническое обслуживание

Перед работами по техническому обслуживанию и очистке станок должен быть предохранен от непроизвольного включения. Вытащите сетевой штекер! Производите очистку станка через равномерные отрезки времени. Немедленно заменяйте поврежденные защитные устройства. Подключение и ремонт электрического оборудования разрешается проводить только квалифицированным электрикам. Учитывайте, что приводные ремни (плоские, клиновые, поликлиновые), используемые в конструкции станка, относятся к деталям быстроизнашивающимся, требуют контроля износа и натяжения и периодической замены. Гарантия на такие детали не распространяется. Защитные кожуха, отдельные детали из пластика и алюминия, используемые в конструкции станка, выполняют предохранительные функции. Замене по гарантии такие детали не подлежат.

Еженедельная смазка

Еженедельно смазывайте: DIN 51502 CG ISO VG 68 (например, BP Maccurat 68, Castrol Magna BD 68, Mobil Vectra 2, ИГНПс-40) - Винт перемещения ось X (C, Рис. 13) Смазать по всей длине. - Винт перемещения ось Y Смазать по всей длине (Переместите стол в его переднее крайнее положение и снимите защитный кожух направляющих). - Вертикальная колонна Слегка смазать по всей длине. - Зубчатая штанга Слегка смазать по всей длине. - Рукоятка регулировки высоты Смазать через пресс-масленку.

Ежедневная смазка

 Ежедневно смазывайте: DIN 51502 CG ISO VG 68 (например, BP Maccurat 68, Castrol Magna BD 68, Mobil Vectra 2, ИГНПс-40) - Маховики X/Y Смазать через пресс-масленку (A, Рис. 15) - X/Y-Направляющие каретки Смазать по всей длине (B, C, Рис. 15). - Пиноль шпинделя Смазать по всей длине. 7.3 Регулировка направляющей каретки Направляющие каретки X/Y оборудованы регулировочными клинами. Рис.16 Если необходима регулировка: Поверните регулировочный винт (A, B, Рис. 16) на оборота. Проверьте ход каретки и повторите операцию при необходимости.

Регулировка люфта стола

Шпиндель перемещения стола оборудован регулируемой (с прорезями) гайкой. Затяните расположенный на гайке винт, чтобы уменьшить люфт гайки.

Устранение неисправностей Jet JMD-18

Мотор не работает *Нет токаПроверить соединительные провода и предохранитель. *Нажат выключатель аварийной остановкиПоворотом кнопки разблокировать выключатель *Не закрыта крышка ременной коробкиЗакрыть крышку ременной коробки *Защитный экран открытПереместить защитный экран в рабочую зону между оператором и шпинделем. *Дефект мотора, выключателя или кабеля - вызвать электрика. Сильные вибрации станка *неверное натяжение ремня - проконтролировать натяжение ремня. *Неровно установлен станоквыровнять станок. *Нестабильно зажат инструмент - уменьшить вылет и длину инструмента. *Люфт каретки - отрегулировать клинья каретки. *Направляющие каретки работают всухую - смазать направляющие. *Пиноль шпинделя сухая - смазать пиноль шпинделя. *Износилась режущая кромка инструмента - заточить или заменить инструмент. *Слишком высокое давление резки - уменьшить глубину или подачу. *Люфт в шпинделе перемещения - отрегулировать гайку шпинделя. Накаляется инструмент *Выбрано неверное число оборотов - уменьшить число оборотов. *Износилась режущая кромка инструмента - заточить или заменить инструмент. Скошено высверливаемое отверстие *А Несимметричная заточка сверла – правильно заточить

Промышленная компания Невастанкомаш оказывает помощь в подборе оборудования. наши специалисты помогут подобрать станки под ваши задачи исходя из объемов производства, требуемого сырья, необходимой производительности и технологий. широкая номенклатура станков джет позволяет произвести адресный выбор под ваши потребности. сотрудники компании осуществят поставку, предпродажную подготовку, пусконаладочные работы, сервисное обслуживание всего спектра оборудования jet. наличие оборудования на складе, низкие цены, короткие сроки поставки. при необходимости отправим оплаченное оборудование в регионы. отгрузка осуществляется любой транспортной компанией по вашему выбору.

• Длина стола, мм 805
• Ø Сверления, мм 30
• Конус шпинделя КМ3/М12
• Уци Нет
• Напряжение, В 220
• Мощность, кВт 2.6
• Масса, кг 290
• Модель Jet JMD-18
• Производство Тайвань
