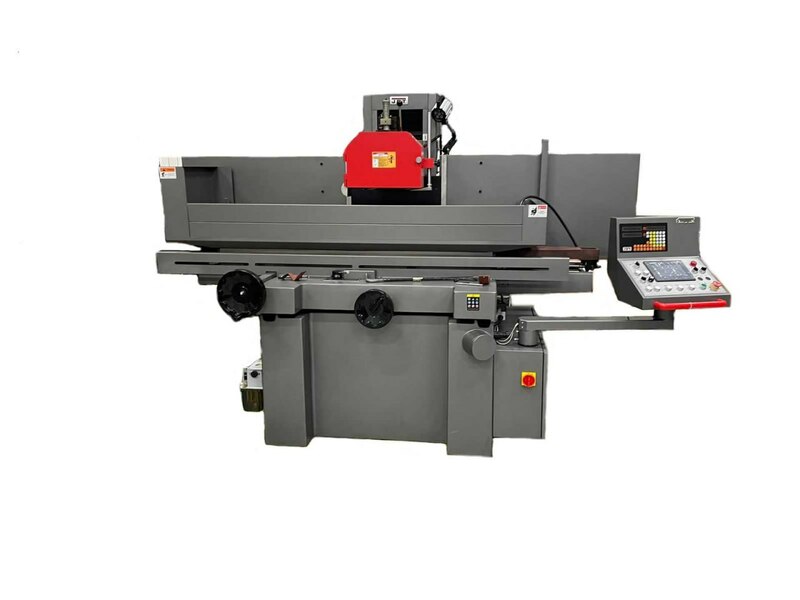

JET JPSG-1224SG Плоскошлифовальный станок

JPSG-1224SG - автоматический плоскошлифовальный станок производства компании JET - это прецизионное оборудование, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, ремонтно-механических участках и инструментальных цехах. Станок применяется в мастерских для обработки заготовок среднего и малого размеров и используется для шлифования поверхности с помощью периферии круга. Получаемая отшлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранной зернистости шлифовального круга. Заготовка размещается на магнитной плите, либо закрепляется непосредственно на рабочем столе или с использованием других специальных приспособлений. Оборудование используется для шлифования стали, чугуна и цветных металлов. На JPSG-1224SG можно производить шлифовку в двух режимах: черновом, с диапазоном подач шлифовального круга от 20 до 50 микрон и чистовом, с диапазоном подач от 5 до 10 микрон. Для обеспечения точной и стабильной работы, конструктив колонны имеет жесткую конструкцию, двойную стенку и дополнительные ребра жесткости, что позволяет минимизировать тепловые искажения, обеспечить плавное движение с низким уровнем шума. Плавное перемещение рабочего стола осуществляется по двойной V-образной направляющей. Направляющие скольжения по всем 3-м осям покрыты износостойким TF материалом и смазываются масляным насосом периодического действия с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидравлической системой закрытого типа. Малое тепловое расширение станины и колонны, плавное движение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность станка. Стол приводится в движение вручную или через гидравлический привод (в правом или левом направлении), скорость плавно изменяется с помощью регулировочного рычага, расположенного на салазках. В поперечном направлении движение стола осуществляется вручную или двигателем через ходовой винт. Шлифовальная голова перемещается с автоматической подачей в диапазоне от 5 до 50мкм с помощью приводного серводвигателя Delta и PLC контроллера фирмы Siemens. За вращение шпинделя отвечает главный двигатель мощностью 4000 Вт. Мощность двигателя гидростанции 2200Вт. Мощность насоса подачи СОЖ - 125Вт. Частота оборотов шпинделя шлифовального круга у JPSG-1224SG постоянна и составляет 1450 об/мин, оптимально подобранный диаметр шлифовального круга - 350 мм. Точность подачи круга к заготовке соответствует классу прецизионного оборудования - 0,005 мм (5мкм). Как и все станки данного класса, JPSG-1224SG оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.

Технические характеристики

Размер стола, мм	305×635
Ширина Т-образного паза стола, мм	(3) 14
Продольное перемещение стола	765
Поперечное перемещение стола	340
Макс. расстояние ось шпинделя-стол	580
Размер электромагнитного стола	300 х 600
Максимальная нагрузка на стол (с магнитной плитой), кг	270
Скорость продольного перемещения стола, плавно, м/мин	5 - 25
Автоматическое поперечное перемещение	0,2 -8
Ускоренное поперечное перемещение, мм/мин	990
Поперечный ход стола за оборот маховика	5
Цена деления нониуса поперечного перемещения	0,02
Скорость автоматической подачи, мм/об	0,005/0,01/0,02/0,03/0,04/0,05
Ускоренное перемещение	480
Размеры шлифовальных кругов (ДхВ)	350×40×127
Частота вращения вертикального шпинделя, об/мин	1450
Перемещение шпинделя за оборот маховика	1
Цена деления нониуса вертикального перемещения	0,005
Мощность шпинделя, S1-100%, кВт	4
Мощность мотора гидростанции, кВт	2,2 кВт
Мощность двигателя вертикальной подачи, кВт	0,5
Мощность двигателя поперечной подачи, кВт	0,04
Мощность двигателя помпы подачи СОЖ, кВт	0,125
Площадь пола для установки станка (ДхШ), мм	2800х2200
Напряжение, В	400
Длина, мм	2900
Ширина, мм	2200
Высота, мм	1900
Масса JET JPSG-1224SG, кг	2800
Длина в упаковке, см	235
Ширина в упаковке, см	220
Высота в упаковке, см	221

Комплектация

• Дерево
• Металл
