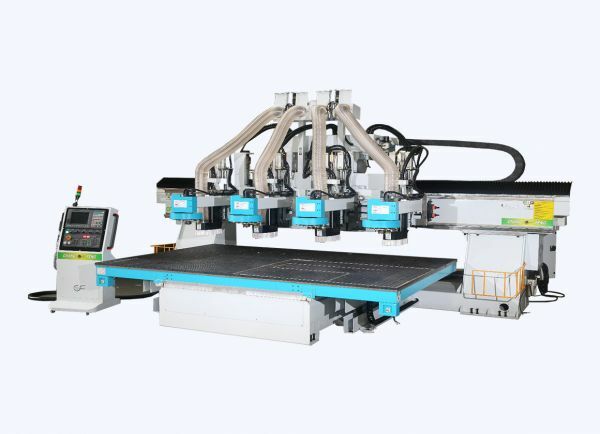

Многошпиндельный обрабатывающий центр с автоматической сменой инструмента ChangFeng CF-RT3221ATC4
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ LIGA
- Больше 100 единиц оборудования в наличии.
- Склад в Московской области (Лосино-Петровский)
- Склад в Москве (Щелково)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
Многошпиндельный обрабатывающий центр с автоматической сменой инструмента ChangFeng CF-RT3221ATC4 предназначен для точной, высокоскоростной фрезерной обработки различных листовых и композиционных материалов, а также массиве древесины мягких и твердых пород. Он будет полезен как на предприятии начального уровня, так и на крупносерийном производстве.
Отличительные особенности
- Зона обработки: 3200×2100х300мм;
- Скорость перемещения по осям X/Y/Z: – 50/40/30 м/мин;
- Шпиндель: мощностью 13,2 кВт (Италия) ISO30 (ER32);
- Серводвигатели перемещения портала и шпинделя по осям X/Y/Z: - 1,3 кВт;
- Система автоматической смены инструмента револьверного типа на 8 инструментов на каждом шпинделе (8 инструментов в каждом из 4-х магазинов);
- Система управления: FANUC 0I-MF;
- Вакуумные насосы EUROVAC (Тайвань) мощностью 7,5KW– 2 шт.;
- Конструкция портального типа с подвижным столом.
Особенности станка
Особенности модели CF-RT3221ATC4
- Зона обработки (X,Y,Z): 3200×2100х300 мм
- Шпиндель: мощностью 13,2 кВт (Италия) х 4 шт. ISO30 ER32
- Магазин инструмента 8 позиций х 4 шт
- Система управления: FANUC 0I-MF (Япония)
Конструктивные преимущества
СТАНИНА И ПОРТАЛСтанина это фундамент всей конструкции, высокая металлоемкость оборудования обеспечивает стабильность станка. 1.Рабочий стол имеет сварную конструкцию квадратной формы, надежные сварные швы высокой прочности, с обязательным для данного типа оборудования снятием внутренних напряжений сварных швов, высокотемпературным отпуском при 600 ° C обеспечивается снятие вибрационных напряжений, что гарантирует надежность, качество и стабильную точность. 2. Сварные сплошные балки и колонны портала с высокой жесткостью, также проходят отпуск при температуре 600 ° C и специальную обработку для снятия напряжений. Металлоёмкая портальная структура станка обеспечивает стабильность работы и гасит все динамические нагрузки. Конструкция станка обеспечивает стабильность и точность при высокой скорости обработки. | |

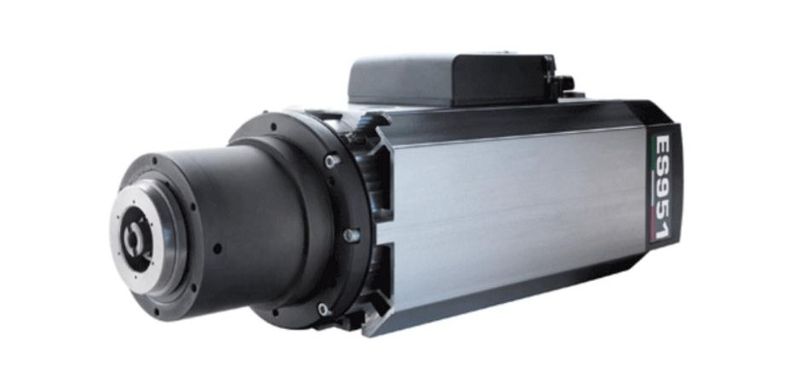

 | ЭЛЕКТРОШПИНДЕЛЬСтанок оснащен современным мощным электрошпинделем 13,2 кВт, 24 000 об/мин, ISO30, ER32. Высокая мощность шпинделя позволяет применять высокопроизводительный режущий инструмент, что гарантирует высокую производительность, стабильную работу станка, высокое качество обработки и продлевает время эксплуатации инструмента. |

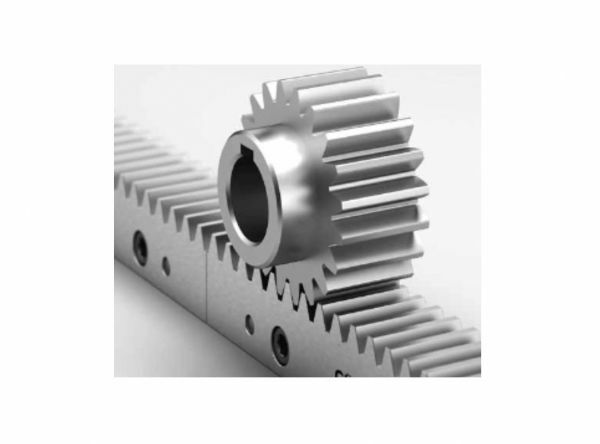

 | ПЕРЕМЕЩЕНИЕ ПО ОСЯМЗубчатая рейка и шестерня Германия, направляющие качения и каретки Bosch Rexroth (Германия) – обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность. |
СЕРВОМОТОРЫ FANUCСервомоторы FANUC повышенной мощности Ось X - 3кВт, ось Y - 3кВт, ось Z - 2,5кВт обеспечивают синхронное перемещение, высокую точность и динамику. Скорость перемещения по осям X/Y/Z – 50/40/30 м/мин. | |
ВАКУУМНЫЙ СТОЛНадежный и эффективный вакуумный стол с рабочей зоной 3200*2100*300 мм. Возможность высокоскоростного прямолинейного и криволинейного раскроя в маятниковом режиме. Вакуумные насосы обеспечивают надежную фиксацию заготовки. В комплекте 2 шт.; мощность 2*7,5 кВт; производительность 2*250 м3/час. | |

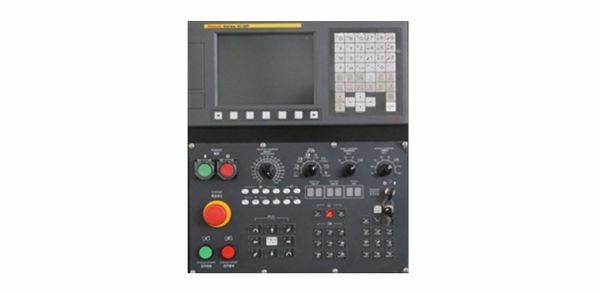

 | СИСТЕМА УПРАВЛЕНИЯСистема управления ЧПУ FANUC 0I-MF. |
 | СЕРВИС И ОБСЛУЖИВАНИЕПрофессиональный, оперативный и качественный сервис. |
Технические характеристики станка
| Наименование | CF-RT3221ATC4 |
|---|---|
| Перемещения По оси X Y Z | Перемещения 3200мм x 2100мм x 300мм |
| Шпиндель Частота вращения шпинделя Мощность шпинделя Тип патрона Хвостовик инструмента | Шпиндель 24 000 об/мин 13,2 кВт (Италия) ISO30 ER32 |
| Инструмент Количество инструментов Тип смены инструмента | Инструмент 8 шт х 4 магазина Автоматический |
| Вакуумный стол Размер стола Число рабочих столов Число шпинделей | Вакуумный стол 3200×2100х300мм 1 шт 4 шт |
| Привод подачи Мощность приводов по осям X/Y/Z Привод подачи ШВП и Зубчатая рейка Скорость быстрых перемещений по осям X/Y/Z | Привод подачи 3кВт/3кВт/2,5кВт Сервопривод FANUC Германия (шаг М4) 50/40/30 м/мин |
| Другие данные Система ЧПУ Потребляемая мощность CF-RT3221ATC4 Потребление воздуха Расстояние между шпинделями Требуемое давление воздуха Производительность вакуумных насосов Количество и диаметр выходов под аспирацию | Другие данные FANUC 0I-MF 75 кВт 450 л/мин 250 мм 6,5 Бар 2x250 м³/час 1х203,2 мм |
| Габариты станка (ДхШхВ), мм | 7500х4600х3000 |
| Масса ChangFeng CF-RT3221ATC4 станка, кг | 9500 |
