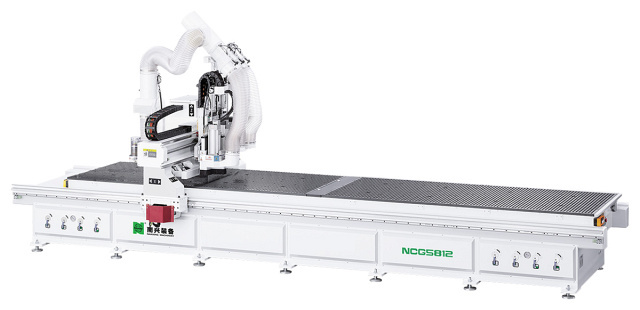

Обрабатывающий центр с ЧПУ Nanxing NCG5812 2T

Применяется в фрезеровании и сверлении большого количества отверстий за счет трех сверлильных голов.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Станина Детали станин из толстостенного проката, изготавливаются путем лазерной резки. Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов. Все станины проходят операцию термической обработки для снятия внутренних напряжений. После термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ.
	Портал Компактные ребра жесткости внутри портала обеспечивают высокую прочность и устойчивость, что позволяет получить высокое качество обработки и обеспечивает длительный срок службы.
	Сборочная линия Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин.
	Контроль качества Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию контроля качества, оснащенную передовым измерительным оборудованием.
	Рабочий стол Конструкция в виде цельной прижимной плиты, легко устанавливается и заменяется. Рабочее поле - 3000 x 2100 мм. Стол разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, пазы на поверхности обеспечивают эффективную работу вакуумной системы.
	Вакуумный насос Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, с пропускной способностью всасывания 250 м3/ч и давлением 0,5 кг/см2.
	Автоматическая смазка Автоматическая смазка направляющих позволяет значительно снизить износ и риски повреждения, а так же время на обслуживание станка связанных с недостаточным количеством смазочного материала.
	Перемещение по осям Координата X и Y Длинная зубчатая рейка с шестерней по координате X повышает точность перемещения портала, снижая возможную вибрацию при работе. Координаты Z Шарико-винтовая пара с мелкой резьбой обеспечивает большую точность работы станка. Сервомоторы Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами. Наибольшая скорость перемещения: 80 / 80 / 20 м/мин.
	Главный шпиндель + сверлильный блок Мощный главный шпиндель Шпиндель с воздушным охлаждением мощностью 7,5 кВт: мощный, точный, с максимальной скоростью вращения до 18000 об/мин. Патрон для инструмента типа HSK-63F обеспечивает тесный контакт между держателем инструмента и прижимами, плотную фиксацию, быструю работу устройства автоматической смены инструмента. Сверлильный блок, 2 шт.
	Боковые пневмоупоры На каждой из сторон оси Х расположены по два упора для базирования заготовок, которые автоматически подаются вверх пневматическими цилиндрами. Всего для позиционирования плит используются четыре ограничителя и восемь цилиндров.
	Защитные кабелеукладчики Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по каждой координатной оси, увеличивая тем самым срок эксплуатации.
	Пульт ручного управления Необходим для удобства настройки станка в ручном режиме.
	Световая индикация рабочих режимов Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки.
	Электрооборудование Компьютер Промышленный ПК с операционной системой Windows, Экран DELL, USB-порт. Система управления Система управления SYNTEC обеспечивает стабильную работу, широкие функциональные возможности и простоту использования с дружественным интерфейсом (английский и китайский языки). Сочетание автоматизации, технологических решений "Наньсин Смартек" и "Наньсин Инфотек" в производстве. Открытый порт обеспечивает выход в сеть для получения/передачи данных для работы с программами для нестинга, позволяя существенно оптимизировать обработку Отдельный шкаф управления Высококачественные электрокомпоненты извес Nanxing NCG5812 2Tтных мировых брендов обеспечиваю бесперебойную работу линии

Технические характеристики
