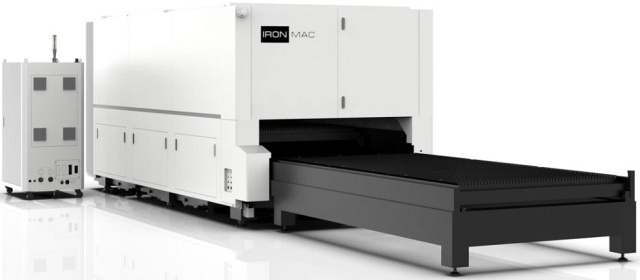

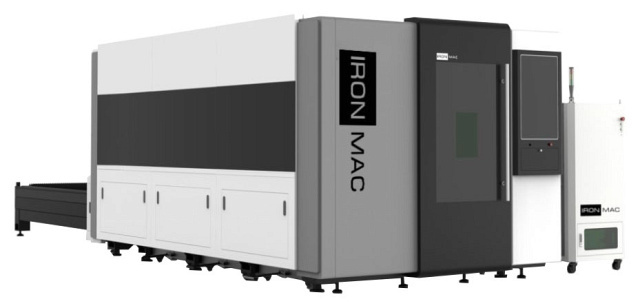

Оптоволоконная установка лазерного раскроя IRONMAC D-EP

Оптоволоконная установка лазерного раскроя обеспечиваетвысокоскоростную чистовую резку*листов из черных, нержавеющих и цветных металлов в автоматизированном режиме. Комплексы широко используются в следующих сферах: * Принцип работы установок основан на технологии генерации лазерного луча посредством оптоволоконного резонатора. Область применения Металлообрабатывающая промышленность Пищевая промышленность Художественная резка по металлу Нефтегазовая промышленность

Область применения

Комплексы широко используются в следующих сферах: Металлообрабатывающая промышленность Пищевая промышленность Художественная резка по металлу Нефтегазовая промышленность

Схемы обработки

Процесс лазерной резки

Конструктивные особенности

	Конструкция стола и портала
	Зубчатые рейки и шестерни TAIWEN TAIWEN специализируется на производстве высокоточных зубчатых реек и шестерней, комбинированных зубчатых реек и роликов, планетарных редукторов и безлюфтовых редукторов. Производители станков с ЧПУ и технологического оборудования используют продукцию TAIWEN по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию TAIWEN одним из лидеров по поставке зубчатых передач во всем мире.
	Профильные направляющие TAIWEN TAIWEN признана одной из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. Профильные направляющие TAIWEN применяются в технике линейных перемещений для высокоточного линейного движения, которые обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность во всех направлениях.
	Сервоприводы Inovance Сервоприводы Inovance позволяет решить широкий спектр задач в металлообработке, деревообработке, пищевой промышленности и т.д. Серводвигатели оснащены управлением с обратной связью для обеспечения точного позиционирования и динамического отклика оптимального ускорения, благодаря чему механизм автоматического позиционирования работает плавно и надежно и не требует технического обслуживания.
	Редукторы KOFON Оснащены специальными роликовыми подшипниками. Обеспечивают высокую жесткость и высокий момент. Высокая точность планетарной передачи достигается благодаря применению технологии HeliTopo. Она позволяет упростить профиль зуба, увеличить зацепление, сделать максимальным площадь контакта между зубьями.
	Режущая лазерная голова BLT с автофокусом Новое поколение режущих голов с автофокусировкой (BLT421 ≤ 6кВт) выпущенных компанией FSCUT BLT421/642/662, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм. Головы оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.
	Источник лазерного излучения Raycus (Китай) / IPG (Россия) Волоконные лазеры — одно из наиболее ярких достижений современной волоконной оптики и лазерной физики: устройство генерации лазерного излучения. Волоконные лазеры применяются в промышленности для резки, сварки и обработки металлов, а также при маркировке продукции. По сравнению с традиционными лазерами (СО2, твердотельными), волоконные лазеры обладают самым высоким КПД, более высокой стабильностью и качеством выходного излучения, меньшими размерами, не требуют обслуживания, более надежны и долговечны.
	Водяной чиллер TONGFEI/HANLI/S&A Чиллер применяется для охлаждения лазерного источника и головы. Для этого он использует воду, температуру которой поддерживает за счёт её охлаждения фреоном. Чиллер Tongfei/Hanli/S&A выполнен в виде моноблока, легко размещается рядом с оборудованием. На тыльной стороне есть датчик уровня воды, 2 штуцера для подключения, разъем для подключения внутреннего датчика тока воды к станку и сливное отверстие.
	Вытяжной вентилятор Предназначен для эффективного отвода продуктов горения из зоны резки. Подсоединяется непосредственно к станине и к центральной вытяжной системе или вентиляции.
	Программное обеспечение CYPCUT Система управления CYPCUT представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
ЦЕНА	5 274 063 ₽
Модуль для резки труб	-
Сменные паллеты	+
Кабинетная защита	+
Обрабатываемый металл	тонкий / толстый
Толщина металла, мм	25
Система ЧПУ	FSCUT
Рабочая зона (Х x Y), мм	3000 x 1500 / 6000 x 2000
Перемещение по осям X / Y / Z, мм	3050 x 1530 x 315 / 6050 x 2030 x 315
Мощность излучения резонатора, Вт	6000
Точность геометрического размещения осей X / Y, мм	≤ 0,03
Макс. скорость портала, м/мин	120
Точность позиционирования, мкм/м	± 0,03
Точность репозиционирования, мм/м	0,02
Ускорение осей X / Y, G	1,5
Ширина реза, мм	0,1 - 0,5
Шероховатость в зоне реза, мкм	Ra 3,2 - 25,4
Режущая способность, мм	Согласно возможностям резонатора
Мин. задаваемое перемещение, мм	0,001
Сечение направляющих, мм	35
Макс. нагрузка на стол, кг	1440
Передача по осям X / Y	Шестерня-рейка YYC (Тайвань)
Поддерживаемое программное обеспечение	CAD, CorelDRAW plt., AI., dxf. и т. д.
Экран	32″ ЖК
Смазка	Автосмазка
Фаза	3
Напряжение, В	380
Частота, Гц	50
Класс защиты	IP54
Вид охлаждения	Водяной чиллер
Длина волны лазерного излучения, нм	1070
Общая мощность, кВт	50 / 60 / 80
Передача по оси Z	Шарико-винтовая пара
Ускорение оси Z, G	1,5
Длина, мм	8270
Ширина, мм	2280
Высота, мм	2150
Вес IRONMAC D-EP, кг	5750 / 14 000
