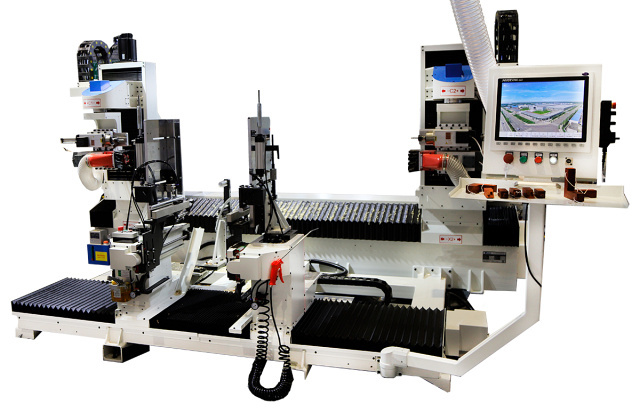

Пятиосевой обрабатывающий центр QUADRO JET ECO
Автоматический двусторонний шипорезный станок QUADRO JET ECO предназначен для зарезки скруглённых шипов всех видов с наклонами по оси шипа, а также для выборки пазов и сверления отверстий. Станок позволяет изготовить все типы мебельных соединений типа «шип-паз». Управление осуществляется интуитивно понятным контроллером.
На QUADRO JET ECO возможно изготовить шипы - круглый, квадратный, поясной круглый и китайский. Также на оборудовании выполняют снятие фаски и сверление.

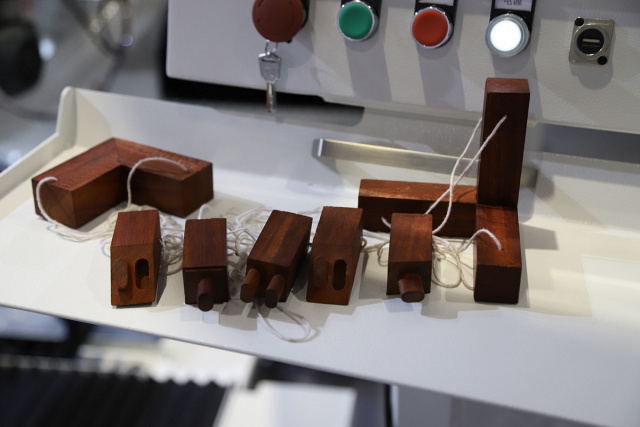

Получаемые изделия
ОБЛАСТЬ ПРИМЕНЕНИЯ:
На QUADRO JET ECO возможно изготовить шипы - круглый, квадратный, поясной круглый и китайский. Также на оборудовании выполняют снятие фаски и сверление.
Получаемые изделия
СХЕМА ОБРАБОТКИ:
 | Нарезание шипа |
 | Пазование |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Конструкция станины Станина сварена из высокопрочных стальных пластин с распределенными внутри ребрами жесткости и проходит высокотемпературный отжиг и обработку вибрационным старением. Структурная прочность элементов проанализирована и рассчитана Методом Конечных Элементов (МКЭ, FEM - Finite element method), что гарантирует геометрическую точность и расчётную прочность оборудования |

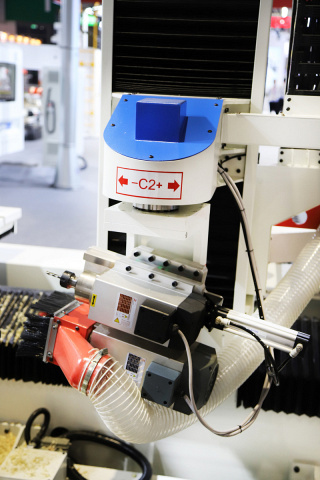

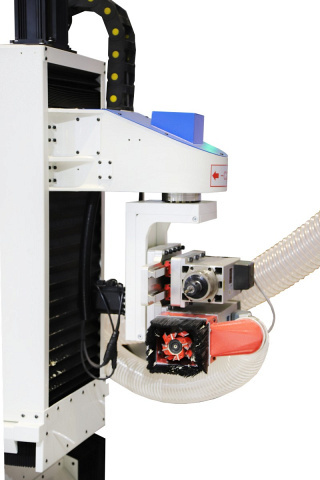

 | Фрезерные головы |

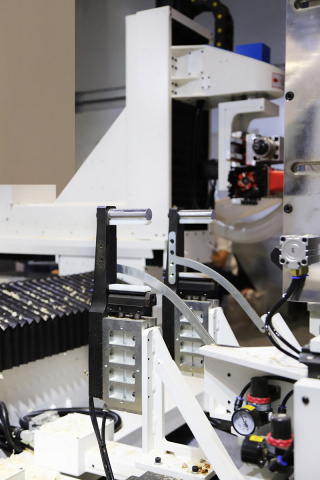

 | Автоматическая подача и разгрузка деталей Заготовки укладываются в магазин вручную, затем по одной подаются толкателем на стол, после чего закрепляются прижимами. Зажимы регулируются по высоте, при закреплении изогнутых заготовок их верхняя часть наклоняется;Разгрузка заготовок производится на направляющие - в оптимальной позиции для изъятия оператором заготовок и проверки их качества;Примерное время на загрузку и выгрузку = 2 сек. |
 | Система управления станком |
КОМПЛЕКТАЦИЯ:
Технические характеристики
| Характеристика | Значение |
|---|---|
| Условие | Скидка 11%ШМР150 000 ₽Включеныв стоимость! |
| Длина материала (прямой, с угловым шипом 45°), мм | 450 - 2000 |
| Ширина материала (прямой шип), мм | 10 - 60 |
| Длина материала (прямой шип), мм | 180 - 2000 |
| Толщина материала (прямой шип), мм | 10 - 80 |
| Поворот оси B, ° | -55 - 0 |
| Поворот оси С, ° | -55 - 0 |
| Мощность шпинделей, кВт | 5,5 + 3,7 |
| Система ЧПУ и интерфейс оператора | Контроллер HUST CNC (русифицированный интерфейс) |
| Направляющие | HIWIN (Тайвань) |
| Электрокомпоненты | Schneider (Франция) |
| Зубчатые передачи и редуктора | Shimpo Nidec (Япония) |
| Размер зоны обработки, мм | 2000 х 60 |
| Частота вращения шпинделя, об/мин | 0 - 18 000 |
| Мощность шпинделя S1 / S6, кВт | 5,5 / 3,7 |
| Мощность шпинделя для нарезания шипа, кВт | 5,5 |
| Частота вращения шпинделя для нарезания шипа, об/мин | 12 000 |
| Мощность шпинделя для нарезания паза, кВт | 3,7 |
| Частота вращения шпинделя для нарезания паза, об/мин | 18 000 |
| Скорость подачи, м/мин | 15 |
| Количество шпинделей, шт. | 2 |
| Скорость перемещения по оси X, м/мин | 10 |
| Скорость перемещения по оси Y1, Y2, м/мин | 20 |
| Скорость перемещения по оси Z, м/мин | 20 |
| Длина, мм | 3910 |
| Ширина, мм | 2850 |
| Высота, мм | 2150 |
| Вес QUADRO JET ECO, кг | 3500 |
