Ручной разводной станок для ленточных пил РС-30/60

Ручной разводной станок для ленточных пил РС-30/60

Компания 'Невастанкомаш' рада представить вам ручной разводной станок для ленточных пил РС-30/60. Этот уникальный товар позволит вам с легкостью и точностью выполнять разрезание материалов с использованием ленточных пил.

Преимущества станка РС-30/60:

• Высокая точность и качество разрезания материалов
• Простота в использовании благодаря удобной конструкции
• Надежность и долговечность
• Мобильность и компактность, что позволяет использовать станок в различных условиях
• Регулируемая скорость ленты для оптимального реза

Назначение и особенности станка:

Ручной разводной станок для ленточных пил РС-30/60 предназначен для профессионального использования при работе с различными материалами, такими как дерево, металл, пластик и другие. Он идеально подходит для производственных цехов, столярных мастерских, строительных организаций и других предприятий, где требуется точное и качественное разрезание материалов.

Сферы применения станка:

Ручной разводной станок для ленточных пил РС-30/60 может использоваться в различных отраслях промышленности, включая мебельное производство, строительство, металлообработку, производство упаковочных материалов и многие другие. Благодаря своей универсальности и высокой производительности, этот станок станет незаменимым помощником для вашего бизнеса.

Не упустите возможность приобрести ручной разводной станок для ленточных пил РС-30/60 уже сегодня и улучшить качество своей продукции!

Разводное устройство РС-30/60  предназначено для разводки зубьев ленточных пил шириной 30- 60 мм, используемых на горизонтальных и вертикальных ленточных пилорамах и ленточно-делительных станках.

Описание работы РС-30/60

     Разводка зубьев ленточных пил осуществляется по повторяющейся схеме: разводка зуба влево, прямо (без разводки) и затем разводка зуба вправо. Зубья, разведённые влево и вправо служат для распиловки древесины, а прямой зуб без разводки служит для удаления опилок.
     Величина развода составляет около 0,5 толщины пилы с отклонением от размера на 0,02 - 0,03 мм. Причём для мягкой древесины величина развода больше, чем для твёрдой. Рекомендуется проверять величину разводки новых пил, а так же заточнных, т.к. после заточки величина разводки уменьшается.

•  Около 90% волны в пропиле происходит изза неверного развода пилы!!!
• пила пилит хорошо при разнице развода зубьев ±2единици;
• пила  чертит  риски  и  быстро  начинает  волнить  при разнице  развода
•  зубьев ±5единиц;
• пила может практически сразу заволнить при разнице развода зубьев ±10единиц, так как большое количество зубьев уже просто не будет пилить;
• разница развода зубьев всех,  кроме Wood Mizer, автоматических разводных станков и  станков, производящих развод 2х зубьев сразу всегда находится в пределах ±5-15 единиц индикатора.

     Отличительные особенности разводного устройства РС-30/60

• Ручная подача ленточной пилы в зону разводки при помощи специального токателя;
• Проверка разводки по специальному индикатору часового типа;
• Возможность разводки ленточных пил любых марок, таких как Hakensson, Wood-Mizer, Uddeholm, Simonds, Pilana, Sandvik и др.;
• Возможность разводки ленточных пил с любым шагом зуба;
• Простота и надёжность конструкции;
• Режущие кромки зубьев получаются строго на одной линии и максимальной разницей значения в 1 деление индикатора.
• Точность развода и соответственно качество распила получается благодаря применению системы зажатия тела пилы по типу пресса , полностью исключающей "эффект качелей"

УСТРОЙСТВО СТАНКА ДЛЯ ЗАТОЧКИ И РАЗВОДКИ ЛЕНТОЧНЫХ ПИЛ

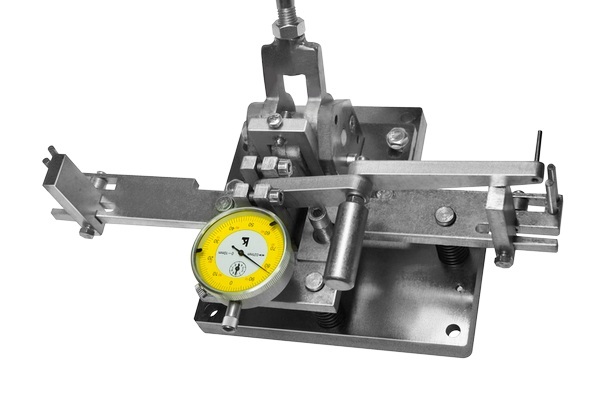

ПОЯСНЕНИЯ К ФОТО РАЗВОДНОГО СТАНКА

1. Разводной станок
2. Ручка станка
3. Держатель лучей
4. Несущие пружины
5. Механизм толкания на три зуба
6. Регулируемые упоры механизма толкания
7. Крепление упоров
8. Вал механизма толкания
9. Массивная несущая плита
10. Неподвижная опорная пластина
11. Сменная каленая вставка
12. Пластина прижимающая тело пилы
13. Винт – регулятор высоты разводимой части зуба
14. Индикатор
15. Каленый, шлифованный с торца наконечник индикатора
16. Толкатель зуба в виде усеченного конуса с шариком на конце
17. Фиксирующий винт толкателя зуба
18. Ограничитель хода рычага (нажима на зуб)
19. Отталкивающие тело пилы подпружиненные шарики
20. Места капания масла при начальной притирке
21. Эксцентрик
22. Болты крепления эксцентрикового механизма
23. Вращающиеся опорные ролики
24. Вертикальные направляющие

Стандартная комплектация разводного устройства РС-30/60 Разводное устройство РС-30/60   в сборе;

• Индикатор часового типа;
• Комплект штанг, поддерживающих пилу в процессе разводки;
• Инструкция по эксплуатации.

Порядок работы на Разводном устройстве РС-30/60

 Сначала производится развод зубьев с одной стороны пилы. Затем пила выворачивается и производится развод зубьев с другой стороны пилы.
Чтобы начать разводить зубья необходимо только выставить необходимую высоту на 1-м зубе и установить упоры на шаг пилы.
Установка следующих разводимых зубьев пилы производится в полуавтоматическом режиме при движении толкателя на 3-ти зуба до упора, т.е. не надо ловить рукой место установки каждого зуба в отдельности.
Благодаря этому время развода одной пилы при максимально возможной точности величины и линии развода уменьшается в 2-3 раза и составляет, после приобретения небольшого навыка, ≈ 7-10мин.
Точность развода и соответственно качество распила получается благодаря применению системы зажатия тела пилы по типу пресса. Т.е. тело пилы во время развода каждого зуба зажимается не слабыми подпружиненными прижимными штырями, а центральной пластиной настолько гарантированно, что при неограниченных повторных нажатиях на рычаг разброс в показаниях индикатора всегда будет максимум 1-2 деления.
В итоге: при разводе пилы на РС30/60 Вы получаете быструю гарантированную точную разводку каждой пилы, у которой все режущие кромки зубьев находятся строго на одной линии и мах разницей в ±1 деление индикатора. С таким разводом пила будет работать только хорошо.
В обычных разводных станках практически всегда присутствует эффект качелей - когда во время надавливания толкателем на зуб вместо отгибания зуба начинает выгибаться тело пилы и, соответственно, даже при одинаковых показаниях индикатора истинный развод зуба остается неизвестным. При повторном нажатии разница обычно достигает 10 и более единиц. Поэтому, даже только разведенная пила может сразу начать волнить.

Особенности конструкции РС-30/60

1. Вращающиеся опоры спинки пилы предотвращают образование риски.
2. Чтобы не возникало перекоса при установке высоты индикаторной платформы (высоты разводимой части зуба), движение платформы производится всего одним винтом.
3. Для обеспечения отгибания разводимой части зуба по ломаной линии, а не по радиусу как на обычных разводных станках, рабочая зона неподвижной опорной пластины имеет сменную каленую вставку.
4. Для избежания образования выработки (ямки) и неизменности показаний индикатора в любой точке касания установлен каленый наконечник индикатора, имеющий шлифованный (с разницей толщины по всей поверхности 0.01мм), а не точеный (с разницей 0.1мм) торец.
5. Чтобы во время движения зубья пилы не резали наконечник индикатора, в неподвижной опорной пластине установлены 2 отбойных шарика.
6. Для обеспечения постоянства точки толкания толкатель сделан в виде усеченного конуса с вращающимся подшипниковым шариком на конце.
7. Толкатель движется не прямо, а по радиусу. Это значительно уменьшает ломающие напряжения, что позволяет разводить без обламывания кончиков даже сильно каление зубья. Но при этом всегда надо помнить, что развод необходимо проводить не одним сильным, а 2-3мя слабыми движениями.
8. Чтобы во время развода при слишком большом усилии не ломались зубья (особенно каленые) в станке предусмотрен ограничитель усилия.

• Масса, кг 10
• Модель РС-30/60
• Производство Российская Федерация
