Шипорезный станок c ЧПУ для овального шипа QUADRO YRT-100 CNC

Станок предназначен для фрезерования овальных, круглых, квадратных и прямоугольных шипов, в том числе под углом. Производство стульев, детских кроваток, столов и других изделий из массива древесины, в которых используются овальные и круглые и прямоугольные шипы. Область применения Получаемые изделия

Область применения

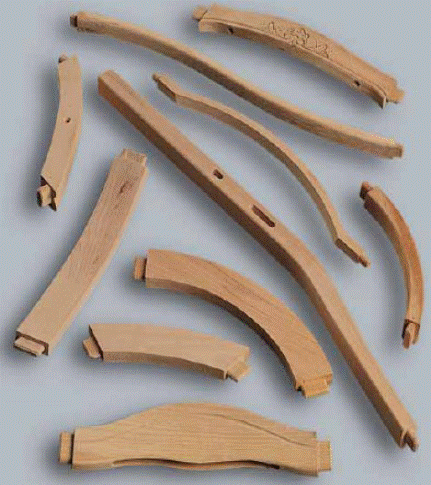

Производство стульев, детских кроваток, столов и других изделий из массива древесины, в которых используются овальные и круглые и прямоугольные шипы. Получаемые изделия

Схемы обработки

Фрезерование шипов

Конструктивные особенности

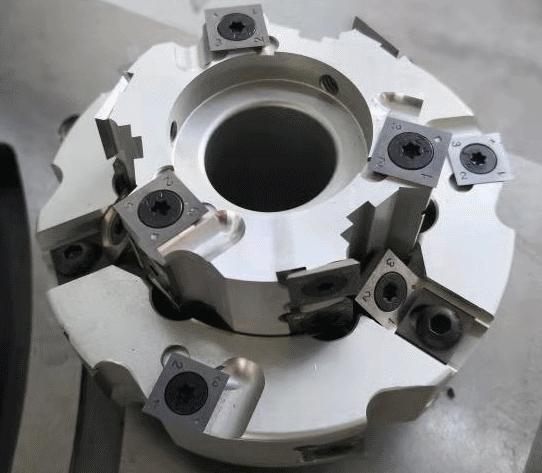

	Фреза со сменными ножами Поставляется в комплекте со станком и имеет следующие преимущества:

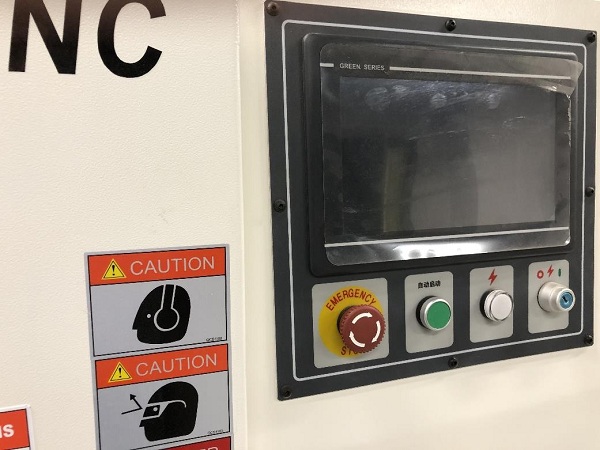

	Панель управления Ввод в работу с помощью ключа, Кнопки включения и выключения питания. Основное управление на сенсорном мониторе.

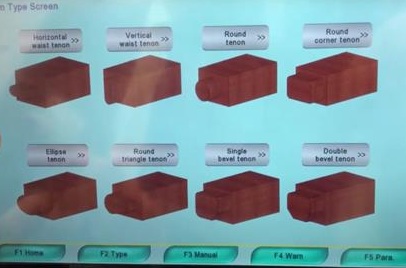

	Удобный интерфейс Простой и понятный интерфейс позволяет работать на станке даже оператору с низкой квалификацией. Для начала работы необходимо ввес cти лишь несколько значений в мм:

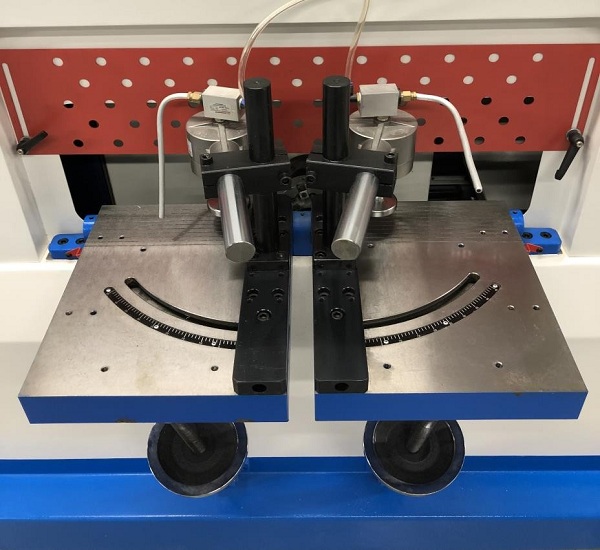

	Рабочие столы Установка деталей по упорам, угол устанавливается по шкале. Заготовка надежно фиксируется пневмоцилиндрами. Предусмотрен обдув заготовок.

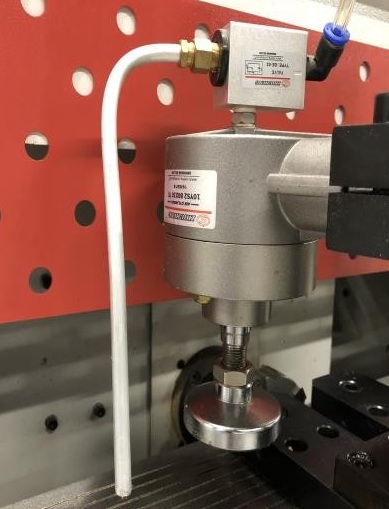

	Пневмоцилиндры Надежная фиксация заготовок.

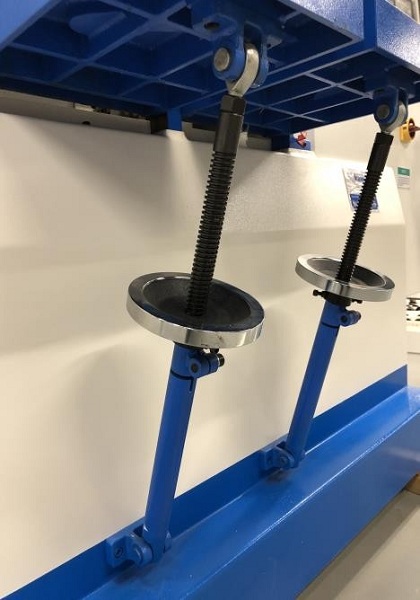

	Наклон столов Наклон столов в вертикальной плоскости осуществляется с помощью вращения маховика. Нужный угол определяется по угловой шкале.
	Шпиндельный суппорт Перемещение при помощи серводвигателя, управление ЧПУ, обеспечивается плавное, точное, перемещение при обработке твердых пород древесины.

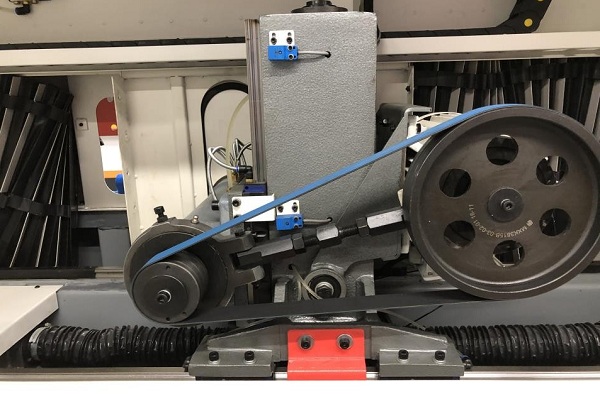

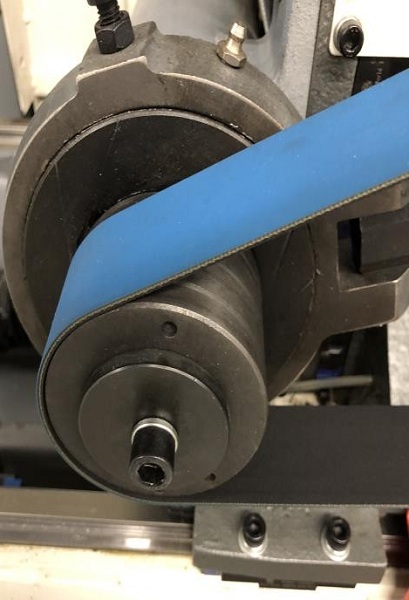

	Привод Вращение вала фрезы обеспечивается двигателем 3 кВт через ременную передачу. Двух опорный длинный вал исключает вибрацию.

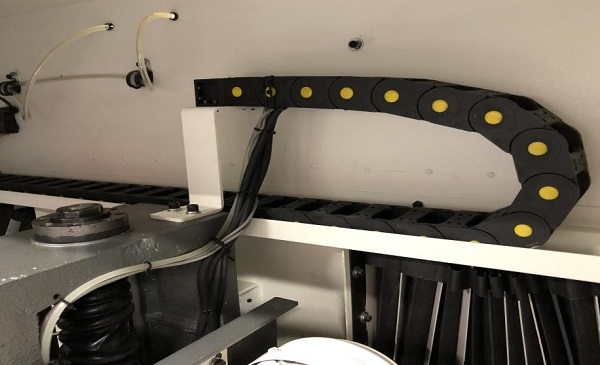

	Защита направляющих и кабелей Все кабели и направляющие защищены, находятся в кабелеукладчиках и гофрах, исключено попадание пыли на направляющие и скручивание проводов.

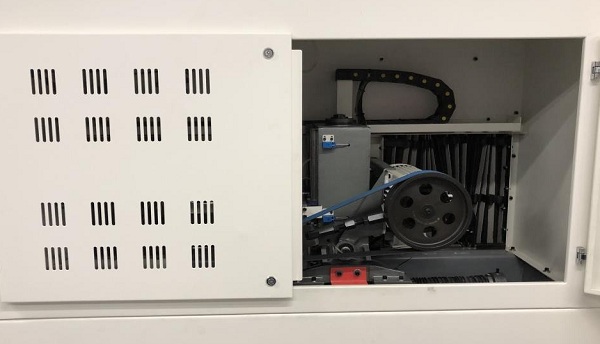

	Моторный отсек Для обслуживания агрегатов предусмотрен удобный доступ на тыльной стороне станка. Дверцы закрываются на ключ.

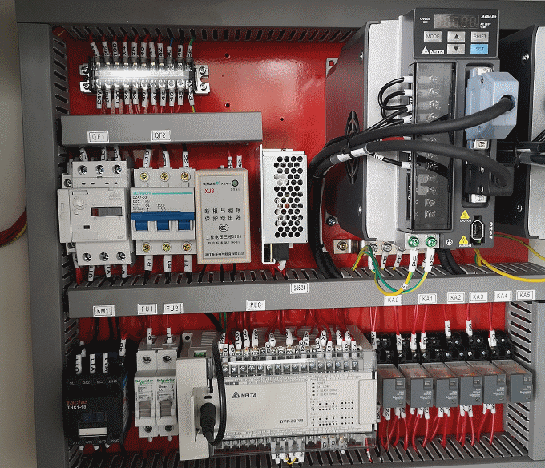

	Высококачественные электрокомпоненты От ведущих мировых производителей SCHNEIDER и SIEMENS.

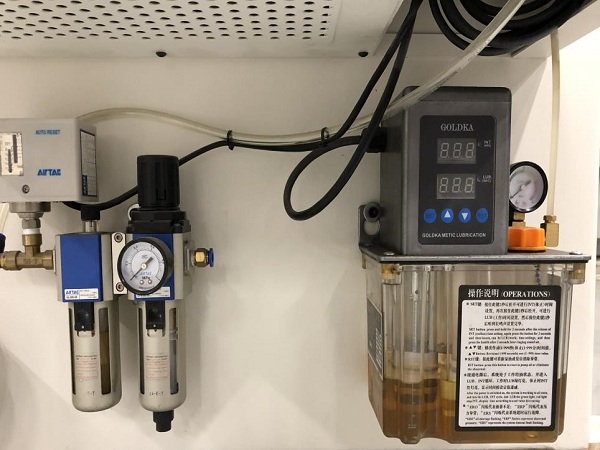

	Автоматическая смазка На станке установлена автоматическая смазочная станция с таймером. Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор.

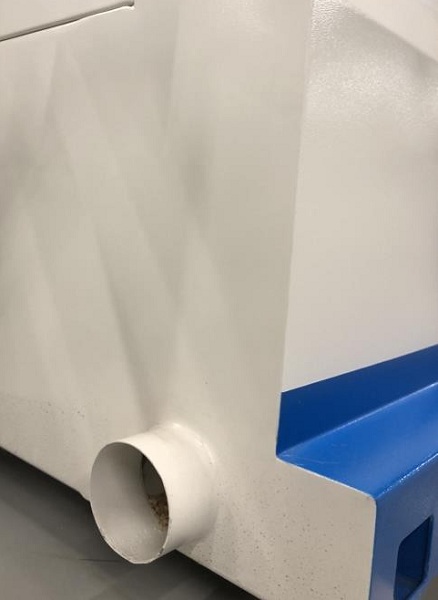

	Выходы под аспирацию Предусмотрены по двум торцевым сторонам станка.

Технические характеристики

Характеристика	Значение
Мощность шпинделя, кВт	3
Ширина заготовки, мм	140
Макс. ширина шипа (горизонтального), мм	140
Макс. толщина шипа (горизонтального), мм	80
Макс. длина обработки, мм	1200
Макс. диаметр круглого шипа, мм	80
Макс. глубина шипа, мм	70
Управление	ЧПУ
Количество рабочих столов, шт.	2
Угол наклона рабочего стола, °	30
Общая мощность, кВт	5
Скорость вращения шпинделя, об/мин	8500
Посадочный диаметр фрезы, мм	30
Скорость шпинделя, об/мин	8500
Мощность двигателя привода фрезы, кВт	3
Мощность двигателя по оси X, кВт	1
Мощность двигателя по оси Y, кВт	1
Требуемое давление воздуха, МПa	0,6
Количество сторон для нарезания шипа	одностороннее нарезание
Длина, мм	2150
Ширина, мм	1300
Высота, мм	1780
Вес, кг	1000
