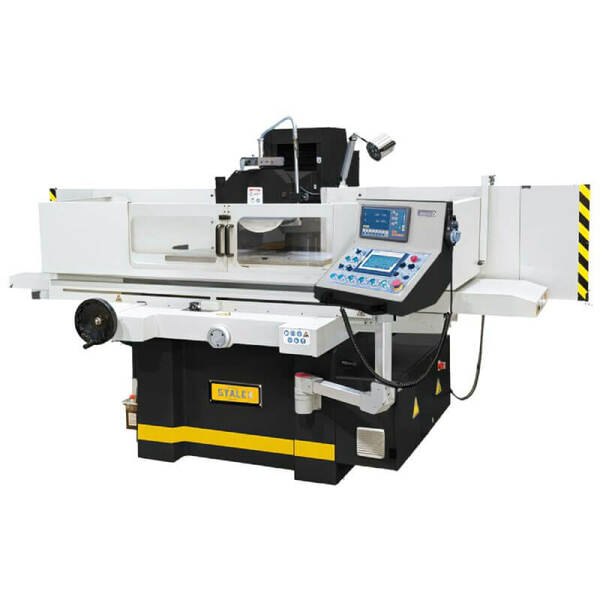

Плоскошлифовальный станок Stalex SG-40100AHD

Преимущества плоскошлифовального станка Stalex SG-40100AHD

Высокая точность обработки
Надежность и долговечность
Простота в использовании
Широкий диапазон настроек

Особенности плоскошлифовального станка Stalex SG-40100AHD

Мощность двигателя: 7.5 кВт
Размеры обрабатываемой поверхности: 400x1000 мм
Система охлаждения для продления срока службы
Цифровой дисплей для удобного контроля процесса

Назначение и сферы применения

Назначение:

Плоскошлифовальный станок Stalex SG-40100AHD предназначен для точной обработки поверхностей различных материалов, таких как металл, пластик, дерево и другие.

Сферы применения:

Машиностроение
Автомобильная промышленность
Электроника
Строительство

Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.

Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
Автоматический подъем шпинделя, после окончания программы в исходное положение.
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
Выносной пульт управления c PLC контроллером Siemens
Электрокомпоненты Siemens

Технические характеристики
Модель	SG 40100 AHD
Размер стола	405х1020 мм
Т-образный паз	3/14 мм
Макс. длина продольного шлифования	1130 мм
Макс. длина поперечного шлифования	450 мм
Макс. расстояние ось шпинделя-стол	580 мм
Размер электромагнитного стола	400х1000 мм
Максимальная нагрузка на стол	600 кг
Скорость продольного перемещения стола, плавно	7-25 м/мин
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
Автоподача вертикальная	0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение	480 мм/мин
Цена деления нониуса вертикального перемещения	0,005 мм/об
Вертикальное перемещение за оборот маховика	2 мм/об
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Поперечный ход стола за оборот маховика	5 мм/об
Цена деления нониуса поперечного перемещения	0,02 мм
Автоматическое перемещение стола	0,5-8 мм/цикл
Ускоренное перемещение стола	990 м/мин
ШПИНДЕЛЬ
Частота вращения шпинделя	1450 об/мин
Диаметр шлифовального круга	350 мм
Ширина шлифовального круга	40 мм
Отверстие шлифовального круга	127 мм
МОЩНОСТЬ
Мощность шпинделя	4,0 кВт
Общая номинальная мощность	9,0 кВт
Двигатель СОЖ	0,125 кВт
Объем бака СОЖ	100 л
Объем бака гидравлики	85 л
Мощность двигателя гидравлики	2,2 кВт
Мощность двигателя вертикального перемещения	0,5 кВт
Двигатель поперечной подачи	0,04 кВт
Габаритные размеры (ДхШхВ), мм	3100х2200х1900 мм
Масса Stalex SG-40100AHD нетто/брутто	3700/4050 кг

Комплект
Электромагнитный стол
Шлифовальный круг с фланцами и съемником
Балансировочный стенд с оправкой
Система СОЖ с магнитным сепаратором
Выносной пульт PLC контроллер
Электронный маховичок ручного перемещения по осям Y/Z
УЦИ по 2-м осям
Защита гидростанции
Защитное ограждение стола
Приспособление для параллельной правки
Алмазный карандаш для правки круга
Лампа местного освещения
Защитный экран
Регулировочные опоры
Инструмент для обслуживания
