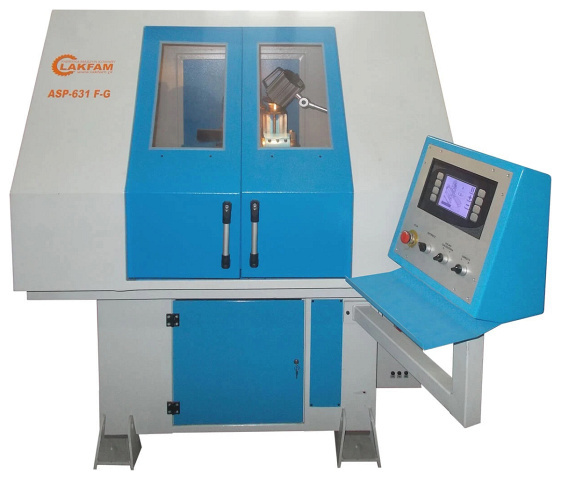

Станок для заточки тяжелых строгальных головок по задней грани LAKFAM ASP-631F G

Станок рекомендуется, для деревообрабатывающих (мебельных и столярных комбинатов), использующих строгальные ножевые головки, в т. ч. и гидроголовки с плоскими сменными ножами, как из быстрорежущей стали так и с твердосплавной напайкой.

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

СХЕМА ОБРАБОТКИ:

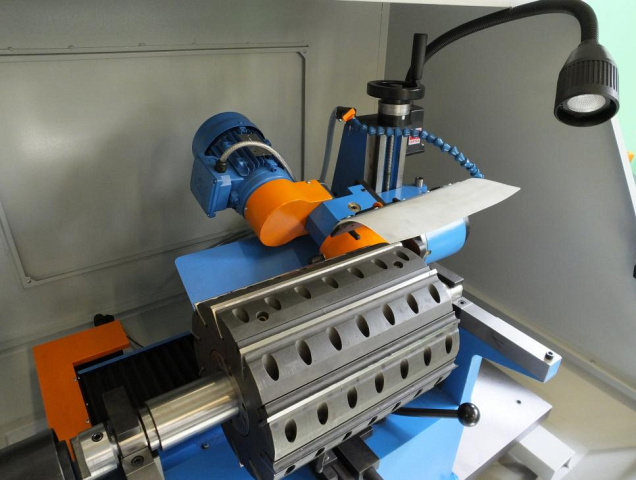

Заточка строгальных ножевых головок

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Надежная массивная станина Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки.
	Автоматическое перемещение каретки (заточного узла) Осуществляется за счет электропривода: Обеспечивается плавность перемещения заточного узла и процесса заточки;Исключает влияние человеческого фактора. Ход заточного узла задается с ПУ -это значительно экономит время заточки и увеличивает производительность станка.
	Панель управления Позволяет осуществлять все рабочие функции. Процесс заточки управляется при помощи микропроцессора. С панели управления задается все параметры заточки. количество зубьев инструмента (шаговый двигатель);количество проходов (двойных циклов);припуск на съем с изношенной грани инструмента (шаговый двигатель). Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка.

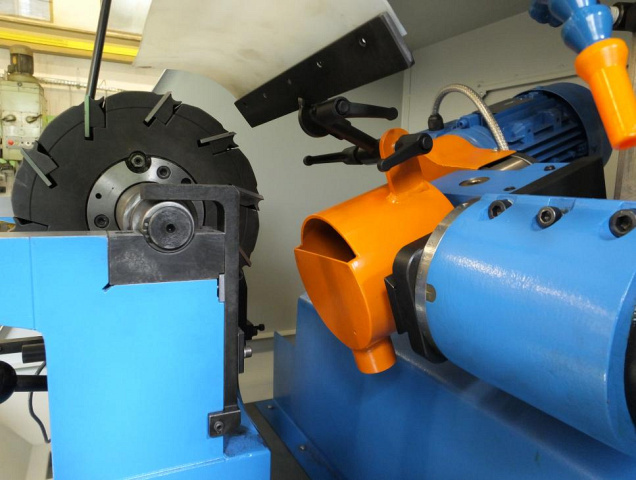

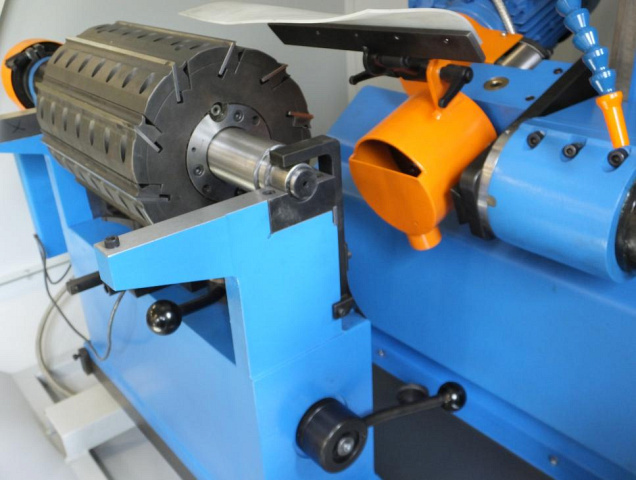

	Приспособление для заточки строгальных ножевых головок Позволяет с высокой точностью устанавливать строгальные головки. Точность заточки обеспечивается за счет регулируемого заднего поддерживающего центра (задней бабки). Максимальная длина заточки 400 мм.
	Оправки Диаметром 40 и 50 мм для установки строгальных ножевых головок поставляются вместе со станком (стандартная комплектация).
	Плита для позиционирования оправки Обладающая установленной строгальной ножевой головки, позволяет с высокой точностью затачивать ножи, не снимая со строгальной ножевой головки. Точность заточки обеспечивается за счет U-образных упоров и фиксаторов оправки с затачиваемой строгальной ножевой головкой с 2-х сторон. Максимальная длина заточки 400 мм.
	Шаговый двигатель Обеспечивает поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет этого достигается максимальная точность при повороте строгальной ножевой головки на зуб.
	Поперечное перемещение заточного узла Осуществляется за счет шагового двигателя – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.
	Система подачи охдаждающей жидкости Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.
	Бак для СОЖ Выполнен из износостойкой стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров.
	Система фильтрации СОЖ Позволяет очищать охлаждающую жидкость от абразивных примесей, которые попадают в нее в процессе заточки. Система фильтрации представляет собой 2 вертикально расположенных один над другим сетчатых фильтра мелкой фракции, которые задерживают абразивные частицы, продлевая тем самым срок службы охлаждающей жидкости.

КОМПЛЕКТАЦИЯ:

Дополнительная

	Защитная герметичная кабина Выполнена из металла и оргстекла и оснащена сдвижной дверью и внутренней системой освещения. Защитная кабина обеспечивает: безопасность оператора-заточника от вылета абразива и металла из зоны заточки и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);чистоту и безопасность рабочего места оператора-заточника (предохраняет от разбрызгивания СОЖ);полную автоматизацию работы.
	Инвертор Частота вращения заточного круга регулируется при помощи инвертора. Установленный инвертор позволяет изменять частоту и скорость вращения шлифовального круга, что позволяет подбирать режим заточки инструмента из различных материалов и с различной твердостью HRC.
	Оправки для установки строгальных ножевых головок Диаметр и длина оправки указывается при заказе.
	Алмазные и эльборовые круги для заточки инструмента Алмазные круги применяются для заточки и доводки инструмента из твердого сплава. Эльборовые (боразоновые) круги применяются для заточки и доводки инструмента из инструментальной и быстрорежущей стали. Количество и тип кругов указываются при заказе.
	Концентрат охлаждающей жидкости (СОЖ) Поставляется в канистрах емкостью 20 л. При смешивании с водой образует эмульсию – смазывающую охлаждающую жидкость (СОЖ). Обладает одновременным смазывающим и охлаждающим эффектом, что защищает затачиваемый инструмент и заточной узел от перегревания и коррозии и как следствие обеспечивает качество заточки.

Технические характеристики
