Станок ленточно-делительный QUADRO-102P

Предназначен для деления трехкантного и четырехкантного бруса по толщине в горизонтальной плоскости с целью получения качественного обрезного пиломатериала. Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленные модели имеют двухпильную конфигурацию, позволяющую значительно увеличить производительность. Область применения

Область применения

Используется в деревообрабатывающих предприятиях средней и малой мощности как станок второго ряда. Также его можно использовать как станок для переработки горбыля и для производства заготовок перед обработкой на четырехсторонних станках. Представленные модели имеют двухпильную конфигурацию, позволяющую значительно увеличить производительность.

Схемы обработки

Деление бруса по толщине

Конструктивные особенности

	Станина и шкифы Шкивы станка выполнены из специальной легированной стали, которые проходят динамическую балансировку, в виду чего полностью отсутствует вибрация при работе, а пиление происходит легко и мягко. Пильный узел защищен кожухом с легким доступом для контроля, обслуживания и замены ленточных пил. Увеличение диаметра шкивов до 710 мм дало возможность увеличить скорость резания и подачи, тем самым, увеличив производительность.
	Ограничитель пильной ленты Предназначен для восприятия нагрузок от пильной ленты во время пиления, а также предотвращает ее вибрацию, что положительно сказывается на точности распиловки и увеличивает ресурс ленты. Данные ограничители четко контролируют положение лент и гарантируют высокое качество распила.
	Техническое обслуживание и смазка Все трущиеся и вращающиеся узлы и детали станка (подшипники шкивов, направляющие) оснащены индивидуальными пресс – масленками, которые расположены в легкодоступном месте. Это существенно сокращает срок проведения технического обслуживания оборудования и, как следствие, повышает его производительность.
	Устройство очистки В процессе работы обод пильного шкива очищается от смолы, опилок и т.д., что предохраняет пильную ленту от соскакивания со шкивов.
	Привод пильного узла Вращение шкивов осуществляется с помощью мощных электродвигателей по 15 кВт и клиноременной передачи. Мощности двигателей достаточно, чтобы с легкостью справляться с пилением даже твердолиственных пород.

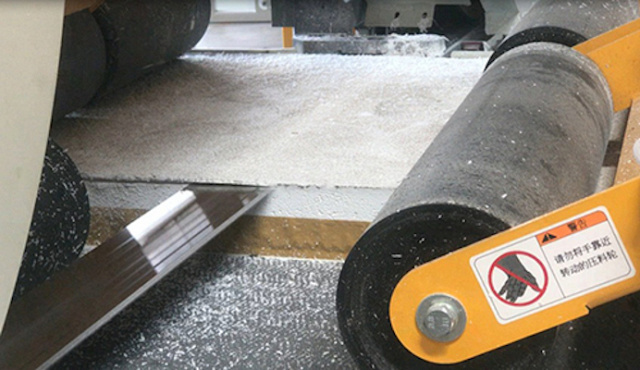

	Система подачи Модели QUADRO-102M, 102A: Подпружиненные сдвоенные подающие вальцы обеспечивают надежную подачу и точное базирование заготовки.Система регулировок позволяет настроить вальцы на нужный размер заготовки и отрегулировать прижим. Модель QUADRO-102P: Пневматический прижим с обрезиненными роликами обеспечивает возможность регулировки давления в процессе работы.Данная система эффективно работает с твердолиственными породами, а также при пилении шпона.
	Подающий транспортер Гидравлический привод транспортерной ленты гарантирует мощную и равномерную подачу заготовки в рабочую зону, что позволяет пилить древес QUADRO-102Pину любой твердости. Скорость подачи ленточного транспортера регулируется бесступенчато. Давление в системе обеспечивается благодаря гидростанции расположенной на станке. Гидростанция укомплектована контрольно - измерительными приборами, удобной наливной и сливной горловиной, что позволяет контролировать ее работу и легко обслуживать. Для использования станка в сложных климатических условиях и усиленных режимах эксплуатации предусмотрен радиатор охлаждения масла на гидростанции.
	Система натяжения пил (Модель QUADRO-102M) Механическое натяжение пил является простым и надежным решением для обеспечения требуемого натяжения пильного полотна.
	Система натяжения пил (Модели QUADRO-102A, 102P) Натяжение пильных лент во время работы станка осуществляется с помощью гидроцилиндров. Применение гидравлики позволяет более точно отслеживать и компенсировать нагрев и удлинение пильной ленты по сравнению с механическими системами натяжения.
	Механизм настройки пил на размер На станке QUADRO-102A и QUADRO-102P вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение от вспомогательного электродвигателя и контролируется с помощью контроллера, выведенного на пульт управления. Обеспечивается точная и быстрая перенастройка пильных узлов на заданный размер. На станке QUADRO-102M вертикальное перемещение пильных узлов осуществляется с помощью высокоточных винтовых пар, которые приводятся в движение вручную с помощью маховика и размерной линейки.
	Электрооборудование На пульте управления расположены кнопки запуска и остановки, управление подающим транспортером и натяжением ленточных пил, настройки пильных узлов на заданный размер с точностью до 0,01 мм. Электрооборудование отвечает всем современным нормам и стандартам по безопасности и обеспечивает безопасное обслуживание станка оператором. На станке используется электрооборудование только мировых производителей.

Комплектация

Дополнительная

Боковой прижим заготовки Опционально на станок устанавливается боковой прижим заготовки. Данный прижим позволяет базировать на ребре.

Технические характеристики

Характеристика	Значение
ЦЕНА	2 454 588 ₽
ЦЕНА ПО АКЦИИ	1 859 225 ₽
Макс. сечение обрабатываемого материала, мм	300 x 250
Количество пильных лент, шт.	2
Расстояние от верхней пилы до транспортера, мм	20 - 170
Расстояние от нижней пилы до транспортера, мм	5 - 125
Диаметр шкивов, мм	711
Ширина шкивов, мм	25
Размер ленточной пилы, мм	4265 x 27
Перемещение пильных узлов	электромеханическое
Натяжение ленты	гидравлика
Мощность основных электродвигателей, кВт	15 x 2
Мощность двигателя подачи, кВт	1,5 (гидравлика)
Скорость подачи, м/мин	5 - 25
Прижим заготовки	пневмоприжимы
Установка размеров	Электромеханическая
Подача	гидравлика
Длина, мм	3000
Ширина, мм	2100
Высота, мм	2000
Вес, кг	1500
