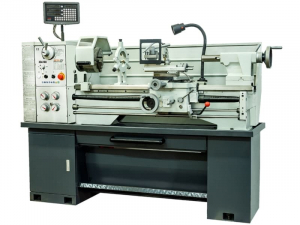

Станки универсальные токарно-винторезные моделей C10THS предназначены для выполнения разнообразных токарных работ с большим диаметром заготовки, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных и диаметрально питчевых. Технические характеристики и жесткость станков, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Индекс «RD» – частотное (бесступенчатое) регулирование оборотов главного двигателя, вместо стандартного «ступенчатого» с большим количеством зубчатых передач
Данная модификация станка оснащается частотным преобразователем, который за счет изменения частоты тока обеспечивает регулирование (изменение) оборотов главного двигателя.
Пульт управления станка обеспечивает:
- цифровую индикацию числа оборотов шпинделя
- увеличение/уменьшение оборотов шпинделя (величина установленных оборотов поддерживается в автоматическом режиме, через контур обратной связи)
- переключение прямых/обратных оборотов шпинделя
- подача СОЖ
- освещение рабочей зоны
- остановку шпинделя
Помимо удобства управления станком, повышается точность обработки и достигается лучшая шероховатость обрабатываемых поверхностей. Лучшие выходные точностные характеристики обеспечиваются поддержанием постоянной скорости резания: при изменении числа оборотов шпинделя подача (мм/об) остается неизменной за счет изменения скорости линейного перемещения суппорта.
Фото основных узлов Zmm Bulgaria C10THS
Технические характеристики Zmm Bulgaria C10THS |
|
|---|---|
| Точность станков | Н – нормальной точности по DIN8607 |
| Высота центров, мм | 430 |
| Диаметр обработки над станиной, мм | 860 |
| Диаметр обработки над суппортом, мм | 620 |
| Диаметр обработки над выемкой в станине (ГАП), мм | 1050 |
| Ширина направляющих, мм | 560 |
| Расстояние между центрами, мм | 1500, 2000, 3000, 4000, 5000, 6000 |
| Диаметр 3-х кулачкового патрона, мм | 400 |
| Максимальное сечение резца, мм | 32х32 |
| Максимальная масса Zmm Bulgaria C10THS обрабатываемых деталей, кг | 2400 |
| ШПИНДЕЛЬ | |
| Конец шпинделя DIN 55027 | 11 |
| Диаметр отверстия шпинделя, мм | 132 |
| Конусное отверстие шпинделя, мм | 140 |
| Количество скоростей шпинделя, усл. ед | Частотное регулирование в 3-х диапазонах |
| Диапазон оборотов, об/мин | 7-42; 28-170; 165-1015 |
| Мощность главного привода, кВт | 18,5 |
| Крутящий момент на шпинделе, Нм | 2250 |
| ПОДАЧИ | |
| Количество подач усл. ед. | 150 |
| Диапазон продольных подач, мм/об | 0,039-18,0 |
| Диапазон поперечных подач, мм/об | 0,02-9,0 |
| РЕЗЬБЫ | |
| Количество резьб, усл. ед. | 304 |
| Шаг миллиметровой резьбы, мм | (74) 0.5- 180 |
| Шаг дюймовой резьбы, вит/1 | (74) 60- 1/6 |
| Шаг модульной резьбы М | (74) 0.125- 45 |
| Шаг диаметральной резьбы DP | (74) 240-2/3 |
| Ход поперечных салазок, мм | 435 |
| Ход верхних салазок, мм | 150 |
| ЗАДНЯЯ БАБКА | |
| Диаметр пиноли, мм | 105 |
| Конус пиноли Морзе | No.6 |
| Ход пиноли, мм | 225 |
| ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА ДЛЯ РМЦ 1500 | |
| Габариты, Длина х Ширина х Высота, мм | 3470 х 1700 х 1730 |
| Масса, кг | 4420 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления
