Производитель: Nanxing

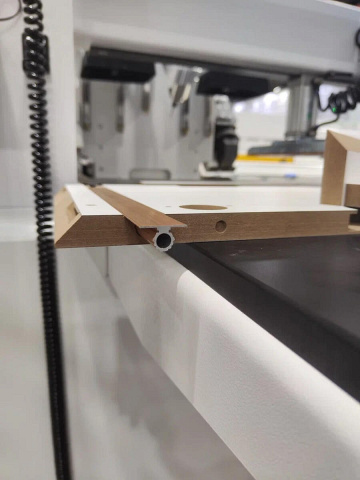

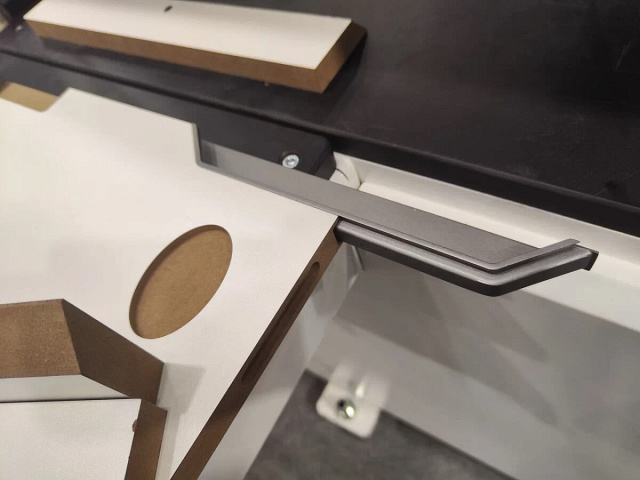

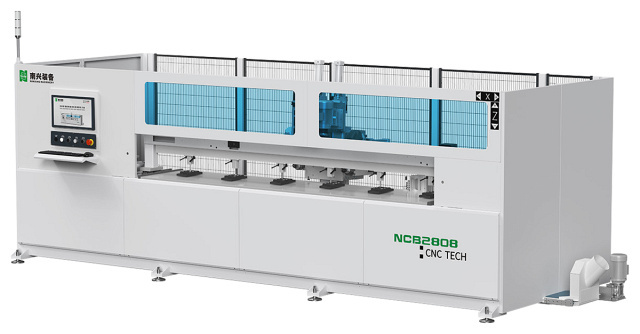

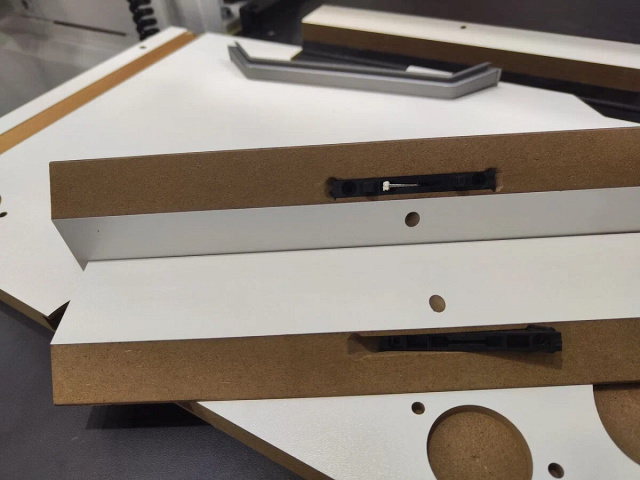

Сверлильно-фрезерный центр с ЧПУ Nanxing NCB2808 предназначен для обработки панелей с разных сторон. Например: торцевой паз под алюминиевый профиль, различные врезные ручки, пазы для вставки стекла и прочих панелей, замочные отверстия, петель мебельных, боковых отверстий под фурнитуру.
Так же при наличии необходимого опционала, возможна врезка под фурнитуру типа Lamelo под углом 45 ° (дополнительная наклонная плоскость).
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 | Фиксация заготовки Диапазон перемещения балки с пневматическими цилиндрами для фиксации заготовки 0 - 160 мм. |

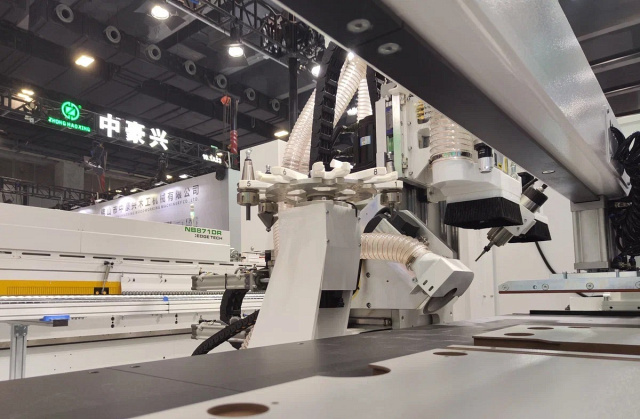

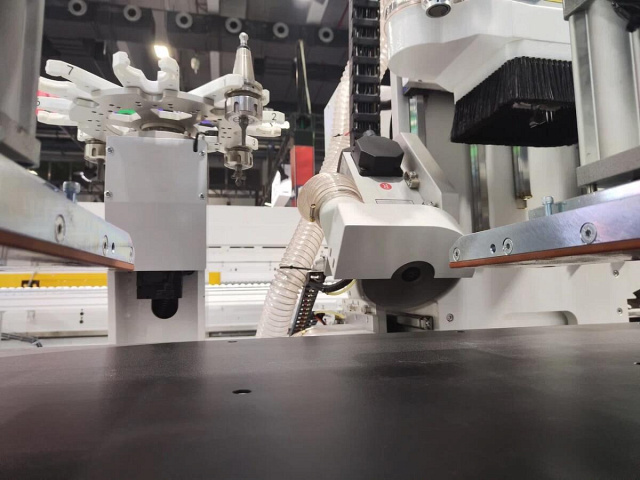

 | Фрезерная группа Вертикальный шпиндель 7,5 кВт (автоматическая смена инструмента, патрон ISO30). Шесть держателей инструмента. Горизонтальный шпиндель 6 кВт + 3,5 кВт (ручная смена инструмента). |
 | Магазин инструмента Линейный магазин держателей инструмента на 6 патронов. Тип патрона ISO30. |
 | Датчик калибровки Два датчика для калибровки инструмента: один вертикально, один горизонтально. |
 | Перемещение по осям Ось X перемещается посредством шестерни-рейки, которая позволяет развивать скорость до 90 м/мин. Оси Y и Z приводятся в движение шарико-винтовыми парами, имеющими высокую точность и компактную конструкцию, скорость до 20 м/мин. |

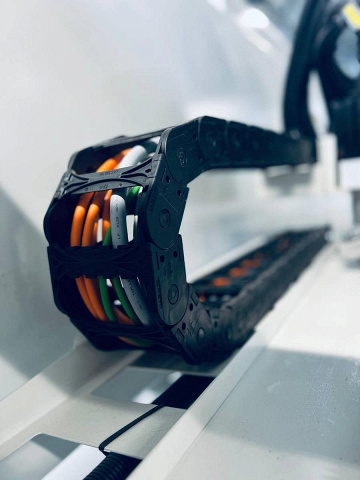

 | Защитные кабелеукладчики Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по каждой координатной оси, увеличивая тем самым срок эксплуатации. |

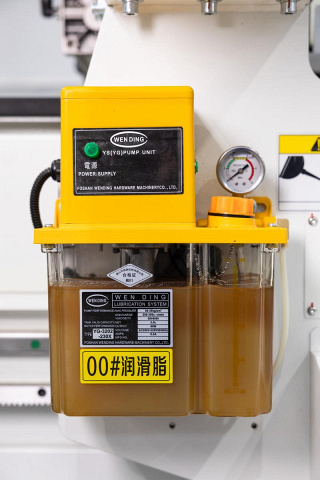

 | Автоматическая система смазки Автоматическая смазка направляющих позволяет значительно снизить износ и риски повреждения, а так же время на обслуживание станка, связанных с недостаточным количеством смазочного материала. |

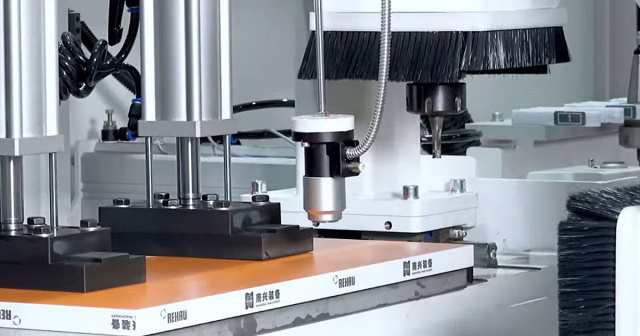

 | Измерение заготовки Функция автоматического определения толщины детали. Если есть ошибка в толщине пластины, то инструмент может быть автоматически установлен после обнаружения. Ошибка обнаружения составляет менее 0,1 мм. |
 | Конвейер для отходов Конвейер для удаления стружки упрощает очистку станка от стружки и кускового отхода. |
 | Защита оператора и программное управление Защита оператора Металлические кожуха и сетчатые ограждения вокруг станка для защиты рабочего персонала от кусковых отходов, образующихся при обработке деталей. Программное управление Простое и интуитивно понятное программное обеспечение с онлайн-редактированием и моделированием 3D-графики. Возможно импортировать фалы следующих форматов: MPR, CSV, BAN и XML. Импорт файлов EXCEL, импорт файлов DXF. |
Технические характеристики
| Характеристика | Значение |
|---|---|
| ЦЕНА | 3 004 248 ₽ |
| Позиционирование заготовки перед обработкой | горизонтально |
| Одновременная обработка двух заготовок за один установ | - |
| Количество сторон обработки заготовки за один установ, шт. | 1 |
| Длина обрабатываемой заготовки (мин. - макс.), мм | 250 - 2800 |
| Ширина обрабатываемой заготовки (мин. - макс.), мм | 200 - 800 |
| Толщина обрабатываемой заготовки (мин. - макс.), мм | 12 - 60 |
| Кол-во вертикальных шпинделей, шт./кВт | 1 / 7,5 |
| Кол-во горизонтальных шпинделей, шт./кВт | 1 / 6 + 3,5 |
| Макс. обороты шпинделя, об/мин | 18 000 |
| Диаметр аспирационных патрубков, мм | 150 x 2 |
| Максимальная скорость перемещения по осям X / Y / Z, м/мин | 90 / 20 / 20 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Давление в пневмосистеме, МПа | 0,6 |
| Общая установленная мощность, кВт | 22 |
| Длина, мм | 5350 |
| Ширина, мм | 1800 |
| Высота, мм | 1800 |
| Вес Nanxing NCB2808, кг | 1600 |
