Токарно-фрезерный центр с ЧПУ SPECTR G7-42YS + противошпиндель

Токарно-фрезерные центры SPECTR серии G5-Y предназначены для изготовления в автоматическом циклесложных деталей* На станке производятся сложные операции: Применяются для изготовления фитингов, всевозможных соединительных деталей для соединения и других изделий сложной конфигурации в условиях среднесерийного и крупносерийного производства. Станки нашли применение в: * Детали из стали (в т. ч. нержавеющей), меди, латуни и других материалов с диаметром обточки до 130 мм, диаметром прутка от 42 мм до 60 мм и длиной обработки до 160 мм. Область применения Изготовление фитингов и соединительных деталей:

Область применения

Применяются для изготовления фитингов, всевозможных соединительных деталей для соединения и других изделий сложной конфигурации в условиях среднесерийного и крупносерийного производства. Станки нашли применение в: Изготовление фитингов и соединительных деталей:

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

	Станина Рационально спроектированная станина с инструментальными суппортами. Позволяет осуществлять многоосевую обработку одновременно несколькими инструментами. Наличие демпфирующих элементов из минерального камня улучшает антивибрационную стойкость и позволяет получать в процессе обработки детали с высоким классом чистоты поверхности.

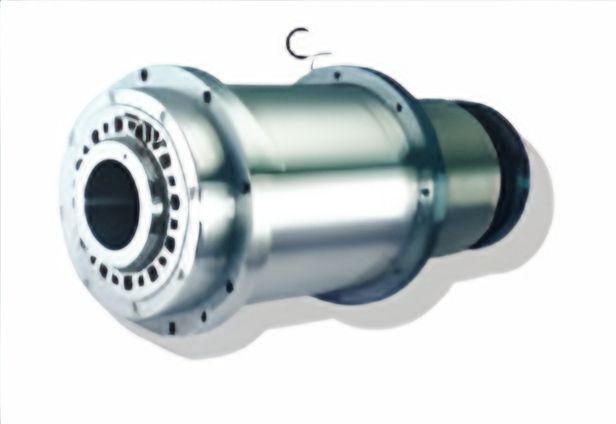

	Шпиндель и противошпиндель Шпиндель и противошпиндель На станке G7-42YS установлены в одной оси два шпинделя: основной шпиндель, специально разработанный для высокоскоростного точения, до 6000 об/мин и противошпиндель – 8000 об/мин. Шпинделя имеет полноценную С-ось. Используются прецизионные подшипники класса Р4, предоставляя высокую осевую тяговую способность. Это обеспечивает повышенную точность при проведении ответственных резов.

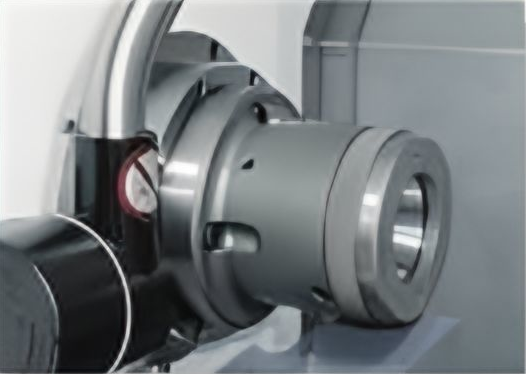

	Крепление заготовки Стандартный гидравлический цанговый патрон для эффективного зажима заготовки управляется с помощью ножной педали. В качестве опций возможна установка 3-х кулачкового патрона. Раскрытие и закрытие кулачков, усилие зажима может управляться с панели управления.
	Тормоз шпинделя Дисковый гидравлический тормоз основного шпинделя способен обеспечить плавное движение по оси С - для обработки с небольшим торможением. Мощный тормоз способен остановить и поглотить всю вибрацию от фрезерных операций.

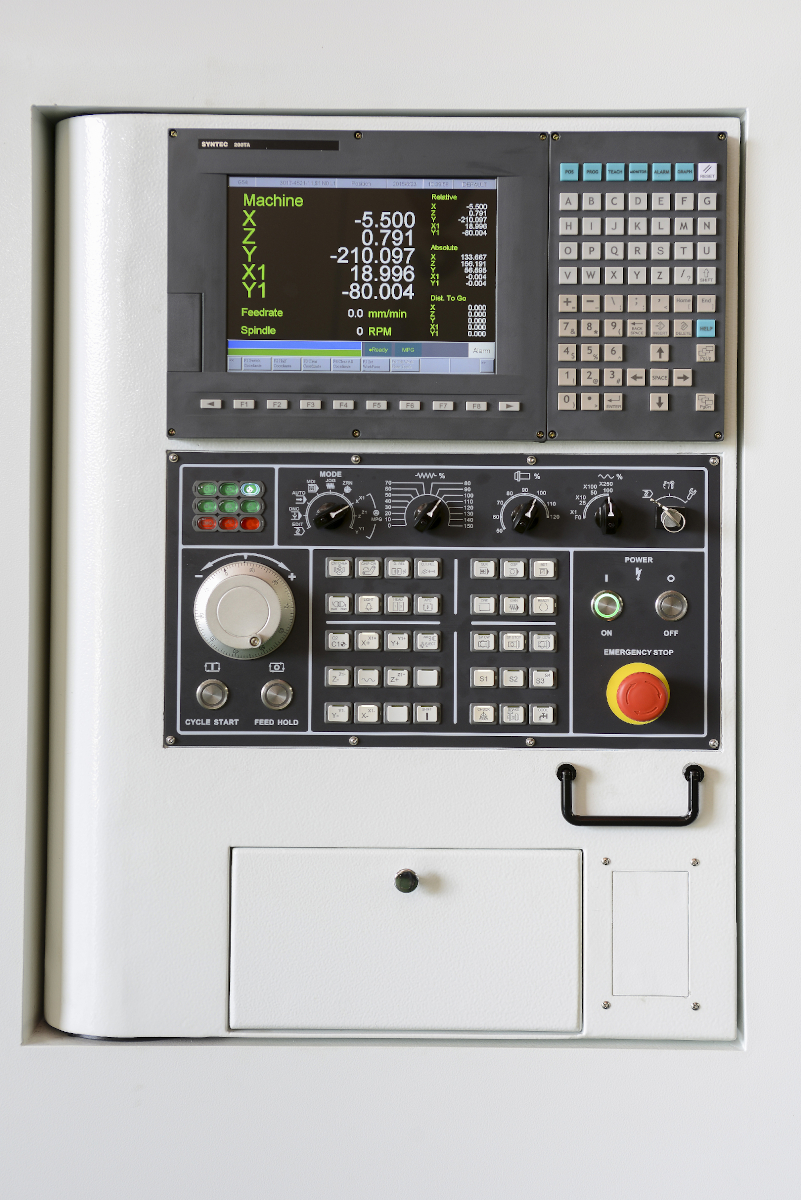

	ЧПУ SYNTEC Установлена инновационная система ЧПУ SYNTEC, версия 22TB (Тайвань) Стойка управления Syntec — это полноценный административный центр, который дает возможность управлять станком без подключения к персональному компьютеру. Аналог системы Fanuc, при этом многие операторы считают ее более простой в освоении и дальнейшем управлении. Преимущества Syntec:

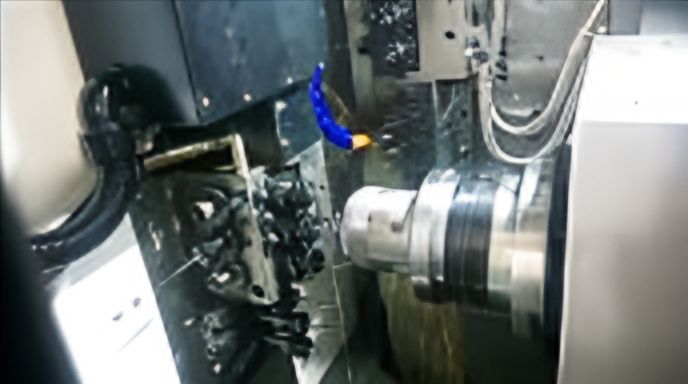

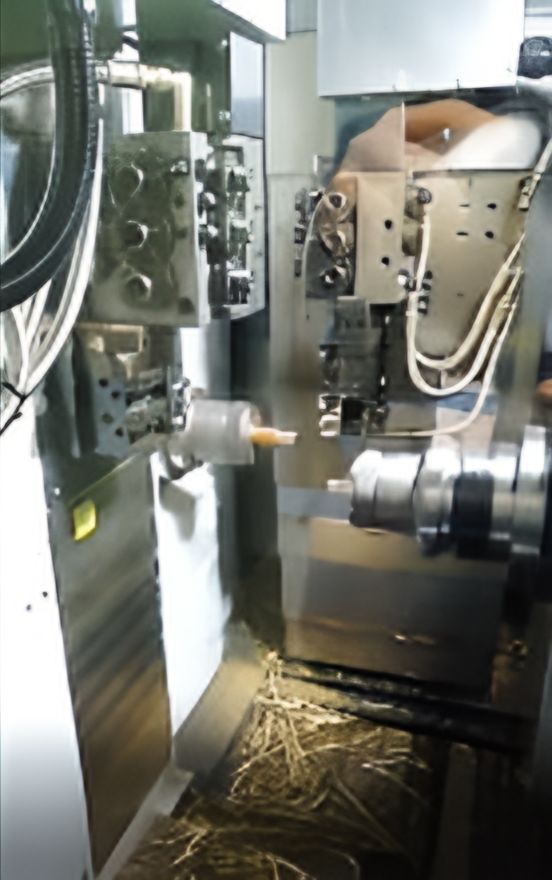

	Основной инструментальный суппорт На станке установлен подвижный инструментальный суппорт, который перемещается по линейной траверсе по осям Z / X / Y. На суппорте расположены 5 осевых (для главного шпинделя), 5 радиальных и 2 осевых (для противошпиндедля) приводных инструмента. Дополнительно есть блок для фиксированного инструмента, который состоит из 5-ти резцов для точения и 4-х инструментов для расточки (главный шпиндель), 3-х резцов и 3-х расточных инструментов (для противошпинделя). Мощность приводного инструмента увеличена до 2 кВт, позволяет фрезеровать и сверлить твёрдые сплавы (нержавейка, титан и др.)

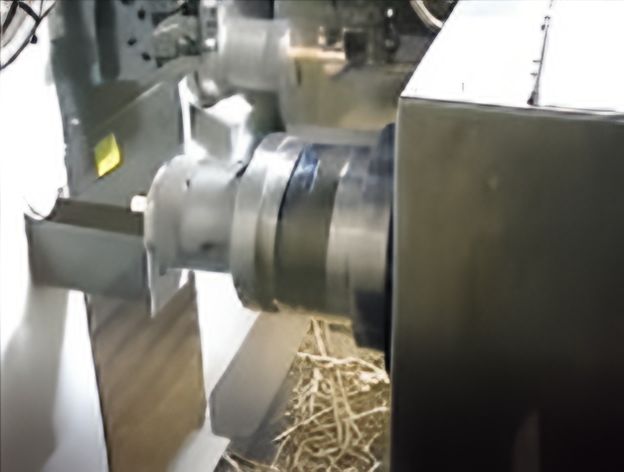

	Противошпиндель Второй шпиндель (противошпиндель) предназначен для перехвата заготовки и завершения обработки тыльной части поверхности детали. Шпиндель перемещается по собственным линейным направляющим по осям X / Z. Максимальные обороты противошпинделя – 8000 об/мин, мощность 4,6 кВт. Обработка деталей в двух шпинделях предусмотрена только с цанговыми патронами.
	Уловитель готовых деталей В стандартной комплектации установлен автоматический уловитель готовых деталей ленточного типа. Позволяет принимать детали из зоны обработки в полностью автоматическом цикле. Делает вес SPECTR G7-42YSь процесс обработки плавным и без остановки.

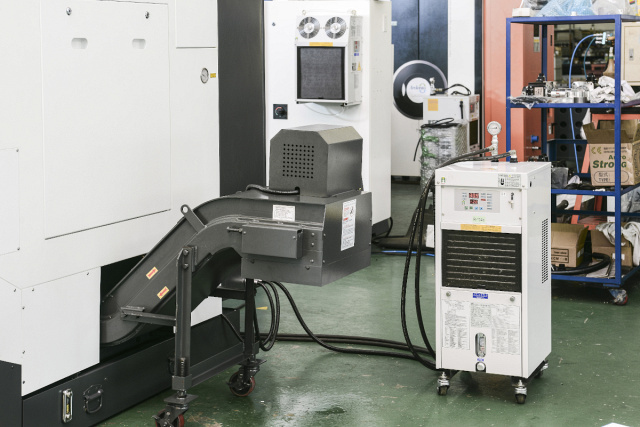

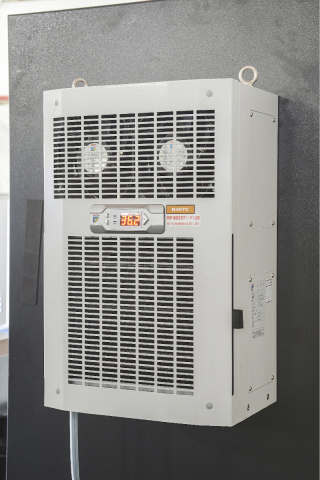

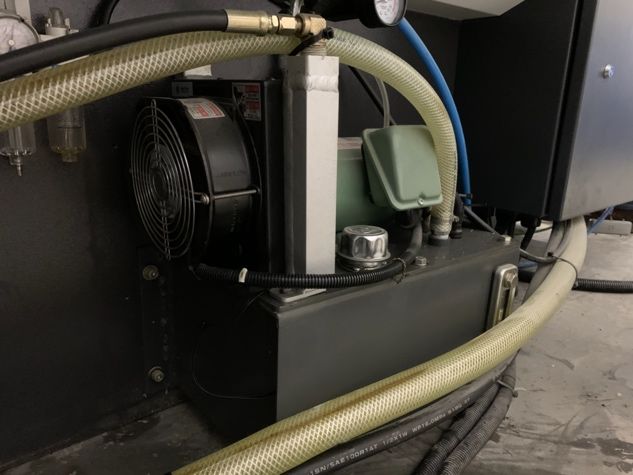

	Система охлаждения масла Станок оснащён специальной установкой для охлаждения масла, которое используется в приводных инструментальных блоках. Охладительная система поддерживает оптимальный температурный режим в системе тем самым предотвращая тепловые деформации во время длительной и силовой обработки при фрезеровании и сверлении.

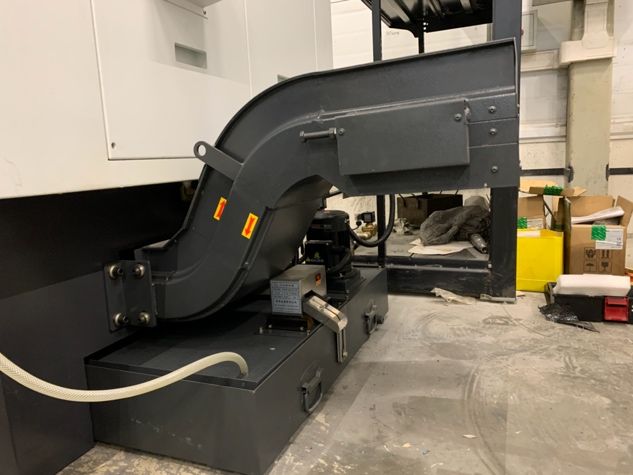

	Конвейер удаления стружки В стандартной комплектации на станок устанавливается конвейер для удаления стружки, который позволяет работать на станке без остановок на обслуживание и оставляет рабочую зону станка чистой.

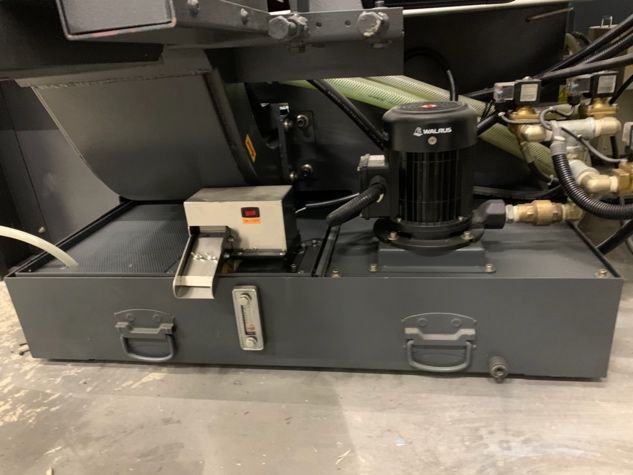

	Система подвода СОЖ В базовой комплектации установлен бак для циркуляции СОЖ объёмом – 150 литров. Бак укомплектован помпой (насосом) для подачи СОЖ непосредственно в зону резания станка. Дополнительно смонтировано маслоотделитель (сепаратор СОЖ) для очистки отработанной СОЖ от примесей масла.

Технические характеристики

Характеристика	Значение
Макс. диаметр вращения, мм	140
Макс. диаметр прутка, мм	42
Тип направляющих	Качения
Угол наклона станины, °	0
По оси X, мм	225
По оси Y, мм	385
По оси Z, мм	235
Конус	A2-4
Диаметр отверстия шпинделя, мм	42
Размер патрона, дюйм	5
Макс. диаметр прутка, мм	42
Макс. крутящий момент шпинделя, Нм	н/д
Система ЧПУ	Syntec
Макс. диаметр обработки главного шпинделя, мм	140
Макс. длина обработки, мм	220
Общее кол-во инструментальных позиций, шт.	26
Число осей управления, шт.	5
Частота вращения шпинделя, об/мин	6000
Мощность двигателя главного шпинделя, кВт	7,5
Наличие противошпинделя	да
Приводной инструмент	есть
Ось Y	есть
Тип револьверной головки	Цанга ER20
Размер державки инструмента, мм	20 х 20
Макс. диаметр расточного инструмента, мм	25
Обороты приводного инструмента, об/мин	3000
Мощность приводного инструмента, кВт	2
Тип крепления инструментальных блоков	ER
Длина, мм	2570
Ширина, мм	2230
Высота, мм	1930
Вес, кг	5000
