Токарно-винторезный станок KMT KY50B 1500

Токарно-винторезные станки серии KY предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы. Токарно-винторезные станки серии КY на сегодняшний день являются одним из лидеров в данном сегменте. Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и быстрорежущих инструментов при обработке различных металлов. Станки применяются в различных отраслях промышленности, в таких как автомобилестроение, машиностроение, в ремонтных цеха, механических цехах, в учебных заведениях. Станки позволяют выполнять операции точения, сверления, растачивания и др. с высокой точностью и производительностью в условиях единичного и средне- и мелкосерийного производства. Область применения Автомобильная промышленность Машиностроение Получаемые изделия

Область применения

Токарно-винторезные станки серии КY на сегодняшний день являются одним из лидеров в данном сегменте. Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и быстрорежущих инструментов при обработке различных металлов. Станки применяются в различных отраслях промышленности, в таких как автомобилестроение, машиностроение, в ремонтных цеха, механических цехах, в учебных заведениях. Станки позволяют выполнять операции точения, сверления, растачивания и др. с высокой точностью и производительностью в условиях единичного и средне- и мелкосерийного производства. Автомобильная промышленность Машиностроение Получаемые изделия

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

	Шпиндельная бабка Все шестерни коробки для прочности имеют поверхностную закалку. Реализована централизованная система смазки, что гарантирует малый износ шестеренок в процессе работы и продлевает срок эксплуатации станка.

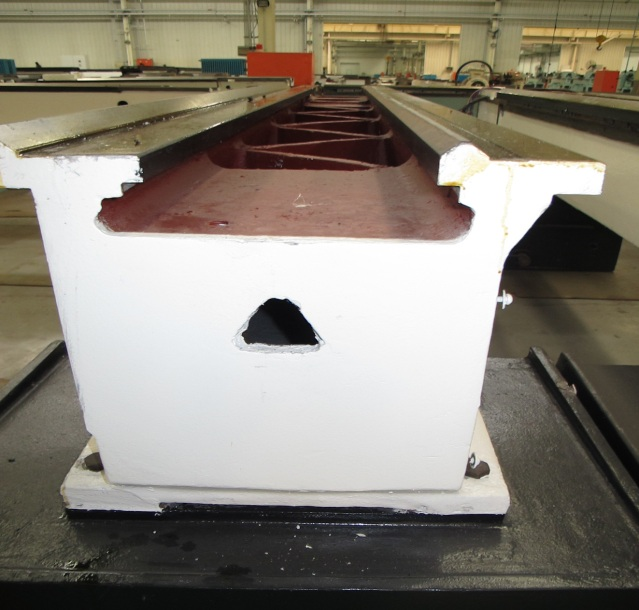

	Cтанина Цельнолитая станина усилена ребрами жесткости. Применение широких направляющих позволяет обрабатывать тяжелые заготовки и делать съем до 5 мм на сторону без потери точности и качества получаемого изделия.

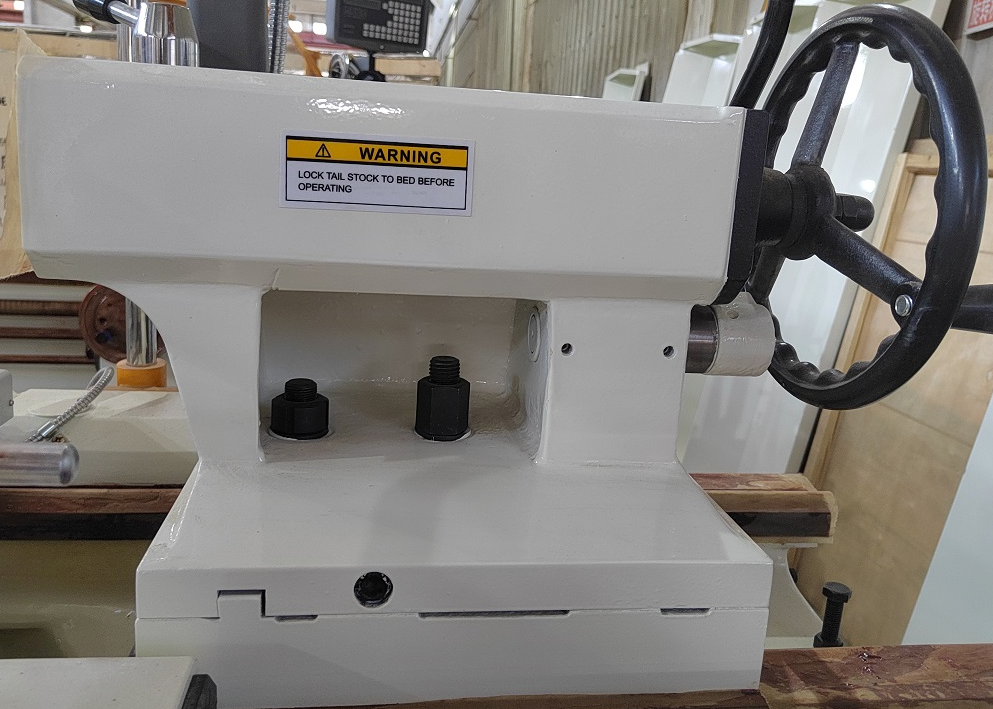

	Задняя бабка Приспособление для крепления заготовки (при обработке в центрах) или для крепления инструментов, таких как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

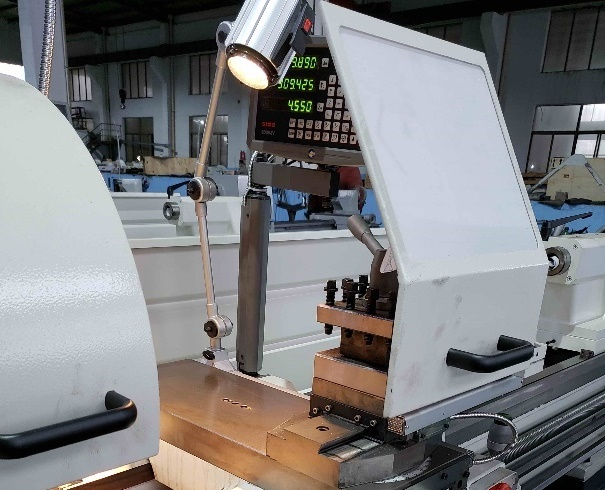

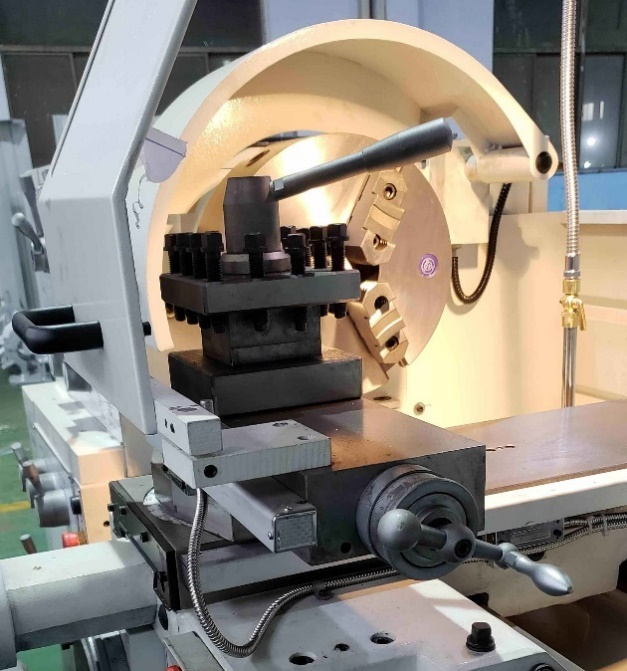

	Резцедержатель Приспособление для крепления металлорежущего инструмента и оснастки, обеспечивает перемещение инструмента в заданных направлениях. В целях безопасности работы на станке резцедержатель оснащен защитным экраном. Сечение устанавливаемого резца для наружного точения - 25 х 25 мм. Угол поворота резцедержателя ±90°.

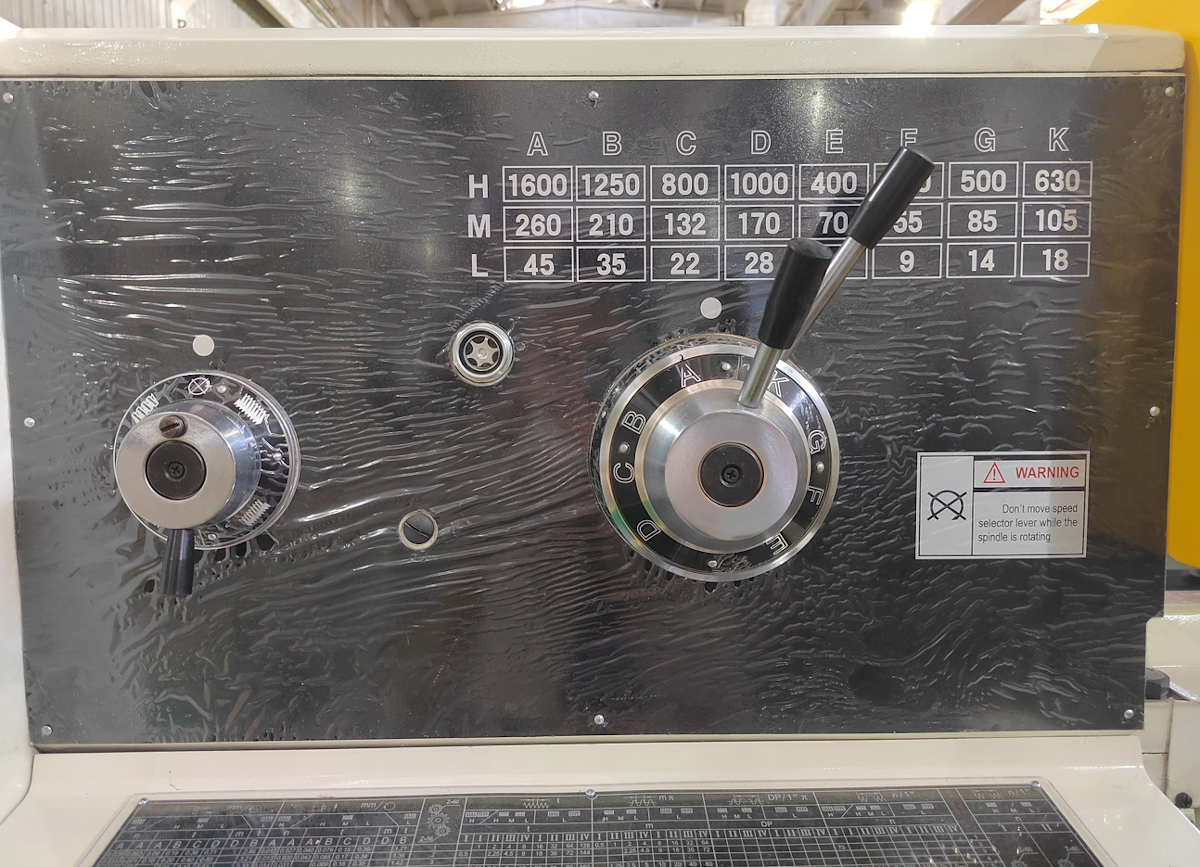

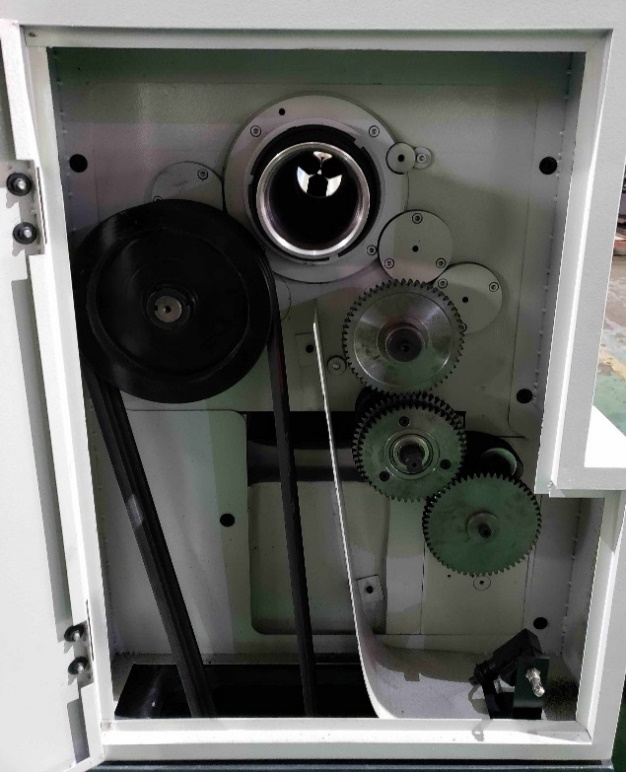

	Коробка скоростей Коробка скоростей имеет большой диапазон регулирования и разработана в соответствии с мировыми стандартами станкостроения. С её помощью регулируют скорость вращения шпинделя. Закаленные и отшлифованные шестерни обеспечивают надежную работу, плавность переключения.

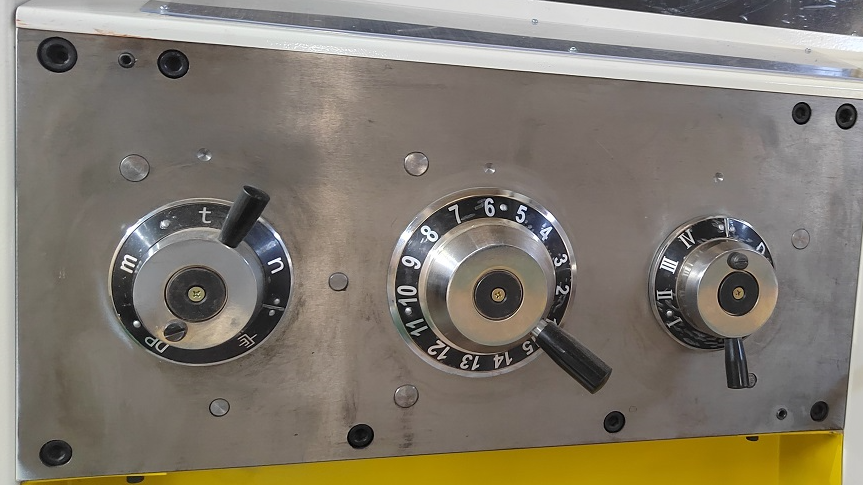

	Коробка подач С помощью коробки подач регулируют скорость перемещения суппорта и закрепленного на нем инструмента вдоль направляющих станины, то есть продольную подачу. На лицевой стороне коробки подач имеются рукоятки для регулировки подачи резца (путь, проходимый за один оборот вращения детали) и включения ходового винта. Так же на передней панели имеется кнопка аварийного отключения станка.
	Шпиндель Увеличенное отверстие в шпинделе станка - 82 мм.

Комплектация

Стандартная

	3-х кулачковый патрон Трех кулачковый патрон используются для крепления деталей на оси шпинделя. Благодаря их применению достигается надежная фиксация и увеличивается зажимное усилие при большом крутящем моменте. Патрон оснащен комплектом каленых и мягких кулачков. Система крепления патрона «Cam lock type» позволяет сократить время на установку и снятие зажимной оснастки.
	4-х кулачковый патрон Четырех кулачковый патрон используется для установки и закрепления деталей со смещенной осью вращения, некруглой и несимметричной формы.
	Планшайба Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовес KMT KY50B 1500ов.

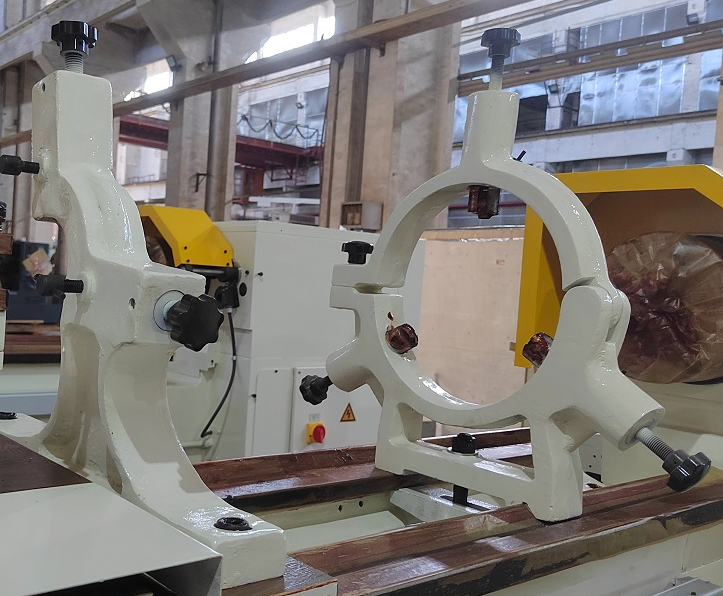

	Люнеты Подвижный и не подвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

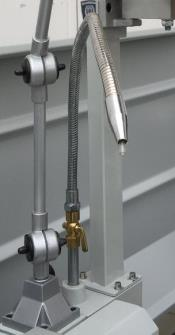

	Система подачи СОЖ Система подачи СОЖ подает смазочно-охлаждающую жидкость в рабочую зону станка. Применение СОЖ позволяет повысить стойкость инструмента и повысить качество обрабатываемых поверхностей.
	Упорный центр Предназначен для зажима заготовки и обработки в центрах.

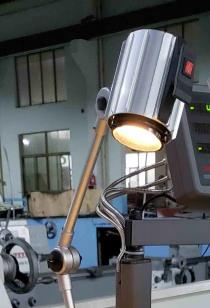

	Освещение рабочей зоны Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.

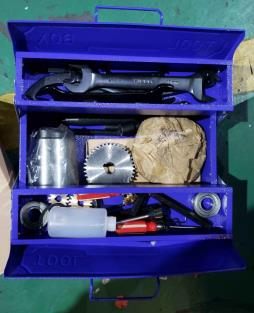

	Набор инструмента В комплекте со станком входит набор ключей для обслуживания станка.
	Ножная педаль В стандартной комплектации станок оснащен ножной педалью для экстренного останова шпинделя.

Дополнительная

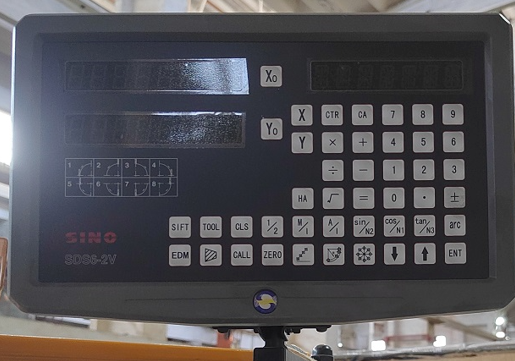

	Устройство цифровой индикации по трем осям Устройство цифровой индикации SDS6 включает в себя новейшую 16 битную SCM технологию. Каждая ось поддерживает 40 точек нелинейной компенсации. УЦИ предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек) и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки. Двух осевое УЦИ позволяет отслеживать перемещения суппорта в продольном и поперечном направлении.
	Вращающийся задний центр Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз.
	Приспособление для обработки конусов Для обработки конических поверхностей современные токарные станки можно оснастить приспособлением для точения конусов.

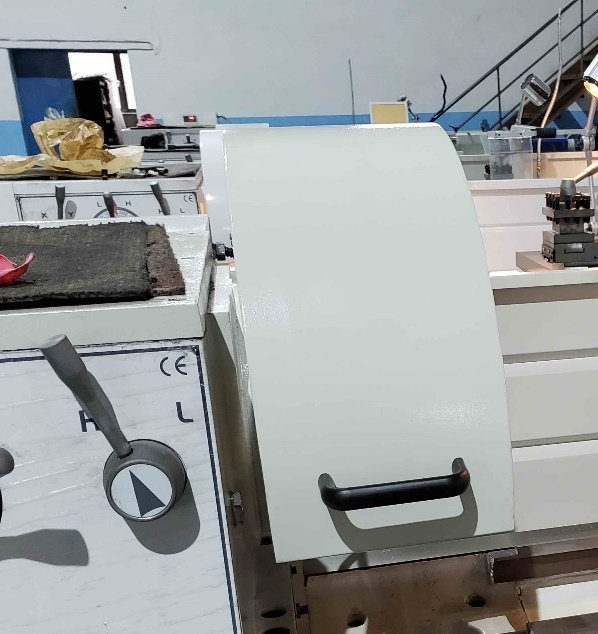

	Защитный кожух патрона Защитный кожух патрона обеспечивает безопасность оператора при проведении токарных работ.
	Защитный экран резцедержателя Защитный экран резцедержателя изготовлен из прозрачного пластика и позволяет оператору безопасно контролировать выполнение работ.

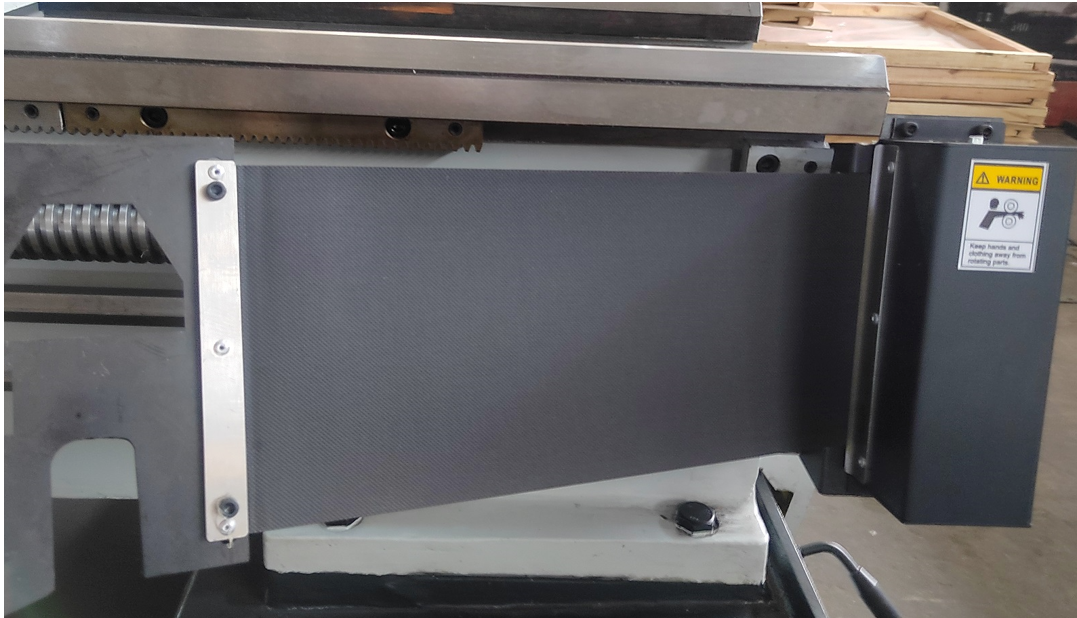

	Защита ходового винта Защиту ходового винта обеспечивает телескопический кожух.
	Защитное ограждение сзади станка Неподвижный защитный щит сзади станка обеспечивает надежную защиту от стружки и разбрызгивания СОЖ. Устанавливается на нижней части основания станка, изготовлен из листовой стали повышенной твердости.

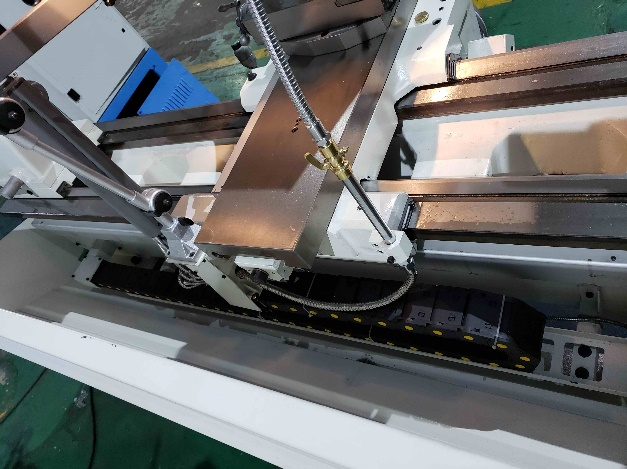

	Защитный короб электропроводки Защитный короб электропроводки обеспечивает полноценную защиту проводки от механических повреждений, от разрушающего действия масел, эмульсии, воды и СОЖ.
	Автоматическая система смазки Система автоматической смазки станка обеспечивает периодическую подачу смазочного материала на направляющие скольжения.

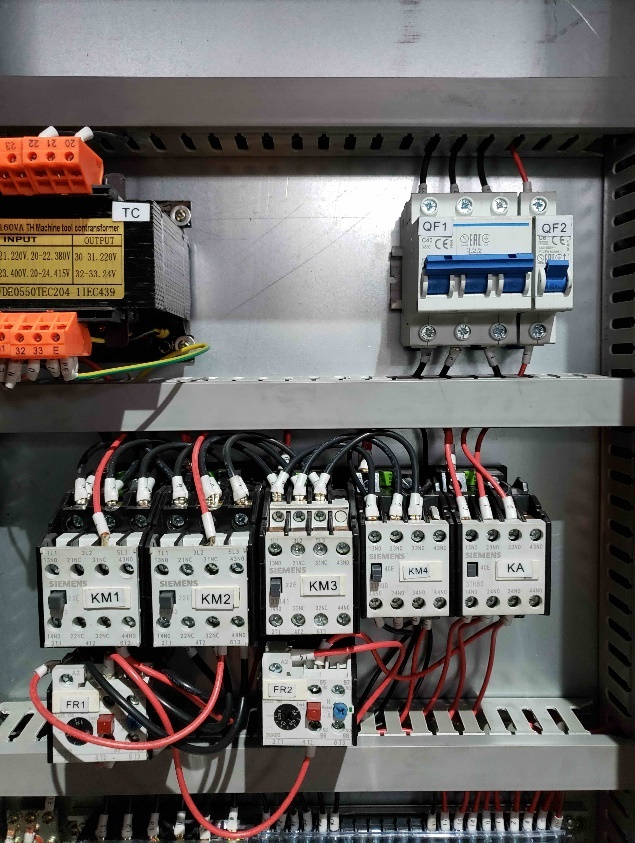

	Сертификация по СЕ стандарту Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Siemens.

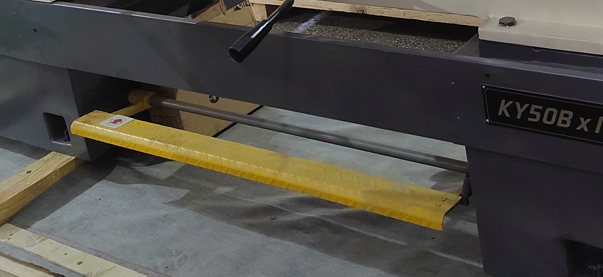

	Рычаг ускоренных подач На станке установлен рычаг ускоренных подач для сокращения времени отвода и подвода суппорта.

Технические характеристики

Характеристика	Значение
Диаметр отверстия шпинделя, мм	82
Частота вращения, об/мин	10 - 1600
Фланец шпинделя	D8 Camlock (DIN 55029, ISO 702/II)
Диаметр обработки над станиной, мм	500
Диаметр обработки над суппортом, мм	300
Длина выемки (ГАП), мм	240
Макс. диаметр обработки в выемке станин, мм	710
Ширина станины, мм	390
Расстояние между центрами, мм	1500
Размер державки резца, мм	25 x 25
Угол поворота резцедержателя, °	±90
Пределы шагов метрических резьб, мм	0,5 - 224
Пределы шагов дюймовых резьб, ниток/дюйм	71 - 1/8
Пределы шагов модульных резьб, модуль	0,5 - 112
Пределы шагов питчевых резьб, питч	56 - 1/4
Скорость подачи по оси Х, мм/об	0,028 - 6,43
Скорость подачи по оси Z, мм/об	0,012 - 2,73
Конус шпинделя	M6
Мощность электродвигателя главного привода, кВт	7,5
Диаметр пиноли задней бабки, мм	75
Мощность СОЖ, кВт	0,09
Ход пиноли задней бабки, мм	150
Конус пиноли задней бабки	Морзе No.5
Количество скоростей шпинделя	24
Диаметр и шаг ходового винта, мм	Ø40 х 12
Напряжение, В	380
Частота тока, Гц	50
Длина, мм	3000
Ширина, мм	1150
Высота, мм	1300
Вес, кг	2400
