Токарно-винторезный станок STALEX D1000/1500

Код товара: 97367

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

info@dvt-spb.ru

Расчет доставки

Производитель: Stalex (Россия)

Сертификат: Официальный дилер

Бесплатная доставка по Москве и Санкт-Петербургу, при общей стоимости заказа от 300 000₽. По другим регионам РФ уточняйте у своего менеджера.

Описание
Файлы
Отзывы
Доставка

Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения.

Особенности

Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
Направляющие большого размера подвергаются индукционной закалке и шлифованию;
Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;

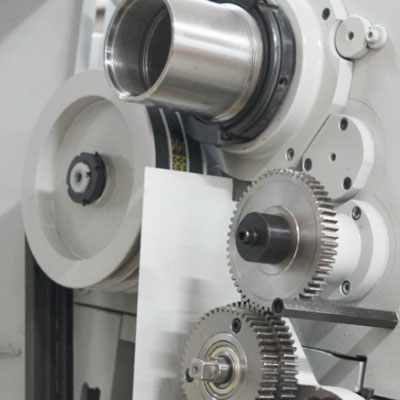

Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 400 об/мин при 36 скоростях;
Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
Изготовлен по стандартам СЕ.

Технические характеристики
Диаметр обточки над станиной	Ø1000 мм
Æ обточки над поперечным суппортом	Ø650 мм
Ø обточки над съемным мостиком(gap)	Ø1250 мм
Длинна мостика	610 мм
Расстояние между центрами	1500 мм
Ширина станины	755 мм
Макс. масса STALEX D1000/1500 детали, обрабатываемой в центрах	6 000 кг
Макс. масса детали, обрабатываемая в патроне	1 500 кг
Частота вращения шпинделя, (24 вперед/12 реверс)	3,15 -315/5-400 об/мин
Конус шпинделя	ISO A2-15
Планшайба 4-х кулачковая	Ø1000 мм
Проходное отверстие шпинделя	Ø130 мм
Ход по оси X	510 мм
Ход по оси Z	1300 мм
Ход по оси z-1	300 мм
Продольная подача ось X	0,064-12 мм/об
Поперечная подача ось Z	0,032-6 мм/об
Подача верхних салазок z-1	0,016-3 мм/ об
Метрическая резьба,56	1-120 мм
Диаметральная резьба,56	30-1/4 DP
Дюймовая резьба,56	1/2-60 TPI
Модульная резьба,56	0,5-60 мм
Максимальный размер инструмента	45х45 мм
Угол поворота резцедержателя	180º
Ускор. перем. продольного суппорта ось Z	3,740 мм/мин
Ускор. перем. поперечного суппорта ось X	1,870 мм/мин
Конус пиноли задней бабки:	Metric 80
Ход пиноли задней бабки	300 мм
Диаметр пиноли задней бабки	Ø160 мм
Габаритные размеры станка	4600х1800х1790 мм
Габаритные размеры упаковки	4860×1950×2200 мм
Мощность главного привода	22,0 кВт
Максимальный крутящий момент на шпинделе	12800 Nm
Максимальное усилие резания(продольное/поперечное)	4500 кг
Мощность насоса помпы СОЖ	0,15 кВт
Объем бака СОЖ	120 л
Объем масла в переднюю бабку и коробку передач	75 л
Объем масла в суппорт	12 л
Мотор ускоренного перемещения	1,5 кВт
Мощность двигателя перемещения задней бабки	1,5 кВт
Масса	9 450 кг
