Токарный обрабатывающий центр NINGBO BLIN MACHINERY BL-HK80

Код товара: 102116

Под заказ

5.0 (голосов 333 / просмотров 500)

8 495 646 13 16

sales@dvt-spb.ru

Расчет доставки

Производитель: Blin Machinery (Китай)

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ

Больше 500 единиц оборудования в наличии.
Бесплатная доставка по Москве и области.
Склад в Московской области (Ногинск).
Поможем с доставкой по РФ.
Отгрузка в день оплаты.

Описание
Отзывы
Доставка

Токарные обрабатывающие центры с ЧПУ NINGBO BLIN MACHINERY серии BL-HK80 предназначены для обработки заготовок из различных типов металлов.

Преимущества

Высокая производительность и точность обработки.

Компоненты станка

Система ЧПУ Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
Приводы Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
ШВП HIWIN (Тайвань)
Направляющие HIWIN (Тайвань)
Подшипники шпинделя NSK (Япония)
Револьверная голова SAUTER (Германия)
Система смазки HERG (Япония)
Электрокомпоненты SCHNEIDER (Франция)
Пневмокомпоненты AIRTAC (Тайвань)
Реле OMRON (Япония)
Гидравлические патроны AUTOGRIP (Тайвань)
Зубчатые ремни GATES (США)
Крепёж YINSH (Тайвань)
Муфты KTR (Германия).

Стандартная комплектация

Система ЧПУ FANUC 0i-TF
Ручной маховичок управления

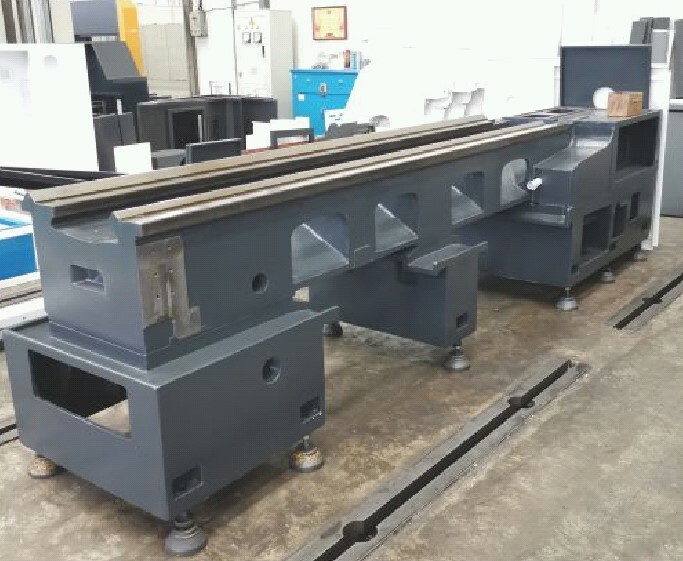

Станина чугунная с линейными направляющими
Сервоприводы FANUC

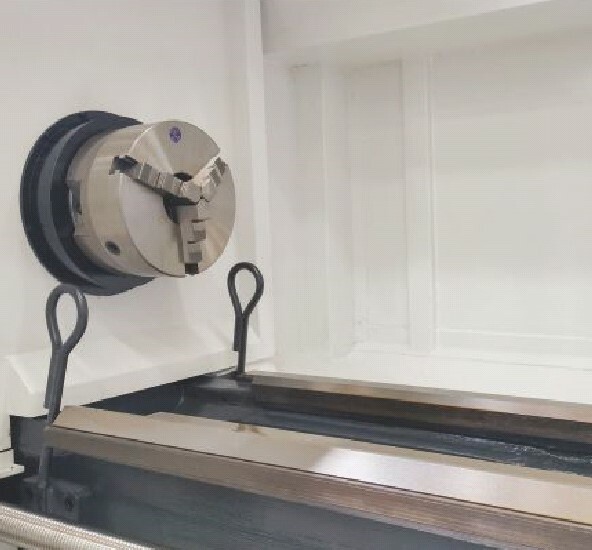

Гидравлический патрон главного шпинделя Ø 315 мм
Револьверная головка на 4 позиции
Система подачи СОЖ
Автоматическая система смазки
Освещение рабочей зоны станка
3-х цветная сигнальная лампа
Выносная педаль управления
Кондиционер электрошкафа
Задняя бабка ручная
Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
Трансформатор 380В (3 фазы встроенный)
Комплект инструментов для настройки и обслуживания станка
Комплект документации по обслуживанию станка на русском языке
Комплект документации по эксплуатации станка на русском языке
Комплект документации на ЧПУ.

Дополнительные опции

Система ЧПУ SIEMENS 828D
Система ЧПУ SIEMENS 808D
Система ЧПУ GSK980TDi
6и-позиционная револьверная головка
Гидравлическая задняя бабка
Гидравлический патрон (с глухим отверстием, размер патрона 12 '', мягкие кулачки)
Гидравлический патрон (со сквозным отверстием 91 мм, размер патрона 12 '', мягкие кулачки)
Пуско-наладочные работы станка.

Технические характеристики

Наименование		Размерность	BL-HK80
Основные характеристики	Максимальный диаметр заготовки, устанавливаемый над станиной	мм	Ø 800
Максимальный диаметр заготовки, устанавливаемый над суппортом	мм	Ø 480
Максимальный диаметр точения
Расстояние между центрами	мм	1 000/1500/2000/ 3000/4000
Максимальный диаметр точения	мм	Ø 450
Ширина направляющих	мм	650
Максимальный вес NINGBO BLIN MACHINERY BL-HK80 детали, кг
Главный шпиндель	Тип шпинделя	-	Механический шпиндель, ременный привод
Диаметр отверстия шпинделя	мм	Ø 105
Торец шпинделя	-	А1-11
Максимальная скорость шпинделя	об/мин	20~1000 Ⅰ 20~204, Ⅱ 39~354, Ⅲ 71~642, Ⅳ 124~1000
Мощность шпинделя	кВт	15
Максимальный крутящий момент	Нм
Патрон шпинделя	мм	Ø 315
Перемещения (по осям X, Y, Z)	Тип линейных направляющих	-	роликовые
Перемещение по оси x	мм	430
Перемещение по оси y	мм	-
Перемещение по оси z	мм	760/1350/1850/ 2850/3850
Быстрые перемещения по осям x/z	м/мин	6/7
Быстрые перемещения по оси y	м/мин	-
Диаметр/шаг швп по оси x	мм	Ø 40/5
Диаметр/шаг швп по оси z	мм	Ø 50/8, Ø 63/8, Ø 63/10
Ширина направляющих	мм	650
Инструментальная система	Тип инструментальной системы	-	4-х позиционная резцедержка
Количество инструментальных позиций	шт.	4
Сечение хвостовиков инструмента	мм	32х32
Задняя бабка	Перемещение пиноли задней бабки	мм	250(1000, 1500, 2000, 3000), 200 (4000)
Конус пиноли задней бабки	-	MT5#(1000, 1500, 2000, 3000), MT6#(4000)
Диаметр пиноли задней бабки	мм	Ø 100(1000,1500, 2000,3000), Ø 140(4000)
Точностные характеристики	Точность позиционирования по осям (X/Z)	мм	0,026/0,036 (1000); 0,040 (1500, 2000); 0,048 (3000); 0,056 (4000)
Повторяемость по осям (x/z)	мм	0,007/0,011 (1000); 0,014 (1500, 2000); 0,020 (3000, 4000)
Другие характеристики	Потребляемая мощность станком	кВА	40
Вес станка	кг	7200/8000/8600/ 9600/11000
Габариты станка	мм	4280×2200×1900 (1000) 4880×2200×1900 (1500) 5800×2260×1900 (2000) 6850×2260×1900 (3000) 7700×2350×1900 (4000)
Система чпу	-	FANUC 0i-TF
