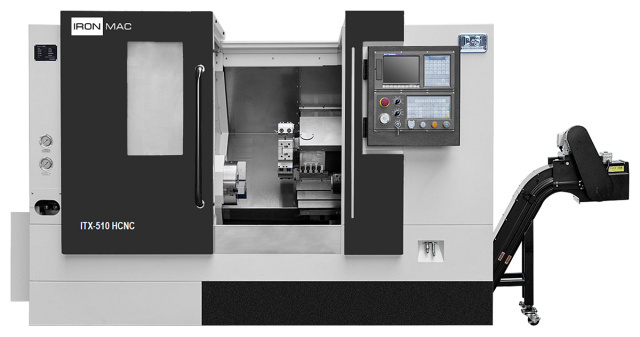

Токарный станок с наклонной станиной с ЧПУ IRONMAC ITX-510 HCNC

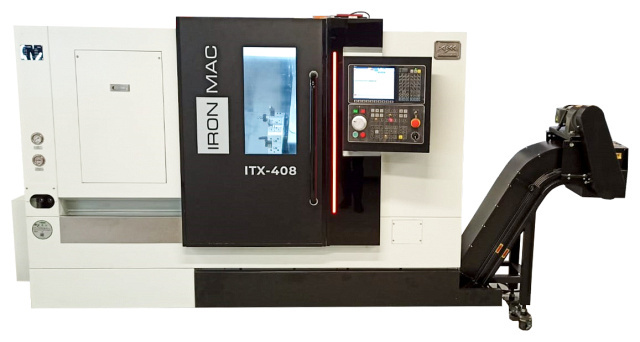

Токарные станки с наклонной станиной серииITX-408 / 510 HCNCпредназначены длякомплексной обработки*сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения. На токарном станке ITX-408 / 510 HCNC возможно выполнение таких операций как: Токарные станки с наклонной станиной серииITX-408 / 510 HCNCприменяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. * Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности. Область применения Машиностроение Авиационная промышленность Автомобильная промышленность Двигателестроение

Область применения

Токарные станки с наклонной станиной серииITX-408 / 510 HCNCприменяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов. Машиностроение Авиационная промышленность Автомобильная промышленность Двигателестроение

Схемы обработки

	Осевое сверление
	Развёртывание
	Наружное (проходное) точение
	Точение канавки
	Точение фаски
	Точение конуса
	Точение торца
	Резьбонарезание
	Расточка
	Накатка профиля

Конструктивные особенности

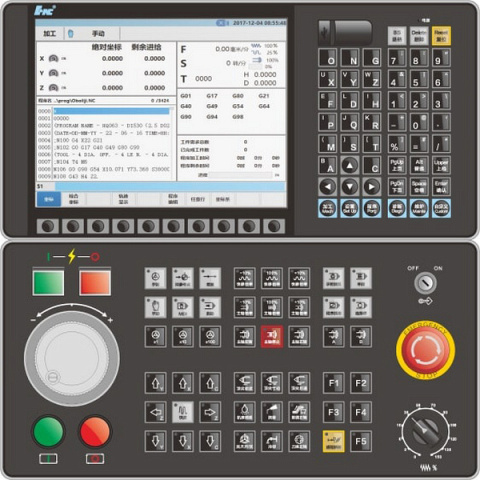

	Система ЧПУ В базовой комплектации устанавливается система ЧПУ HNC808DiT:
	Станина Цельнолитая наклонная станина из серого чугуна высокого качества марки Meehanite. Наклон станины в 45° обеспечивает оптимальное распределение нагрузки, прочную поддержку револьверной головки в процессе резания. Поглощает вибрации при силовом точении стальных деталей в закалённом состоянии с твердостью до 45 HRC. Максимально быстро отводит стружку из зоны резания. Гарантия высокой стабильности, высокой жесткости и стабильность качества массового продукта в процессе работы.
	Шпиндель На станке установлен высокоточный, жесткий шпиндель с усилением путём комбинирования подшипников. В шпинделе установлены как роликовые радиальные так и шариковые упорные подшипники для достижения максимальной жёсткости при высоких нагрузках без потери.
	Револьверная голова Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 / 12 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент.

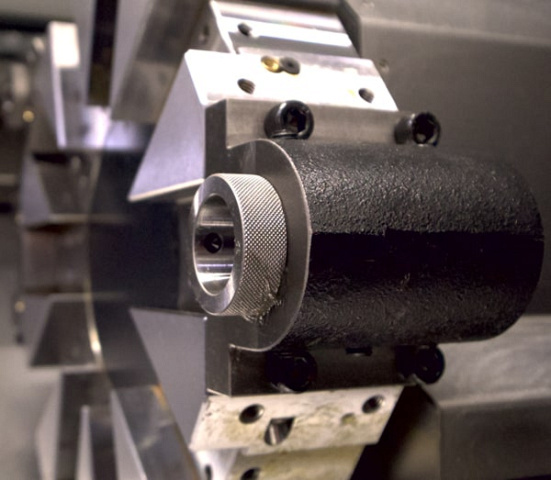

	Инструментальные блоки Револьверная голова комплектуетсяOD-инструментальными блоками для наружного точения,ID-под расточной инструмент с круглым сечением и блоком для U-образного сверла с внутренним подводом СОЖ, непосредственно через инструмент. Инструментальные блоки служат для фиксации режущего инструмента разного профиля и назначения. В блоках предусмотрена подача СОЖ.
	Роликовые направляющие Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения серии RG фирмыHIWIN(Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью.

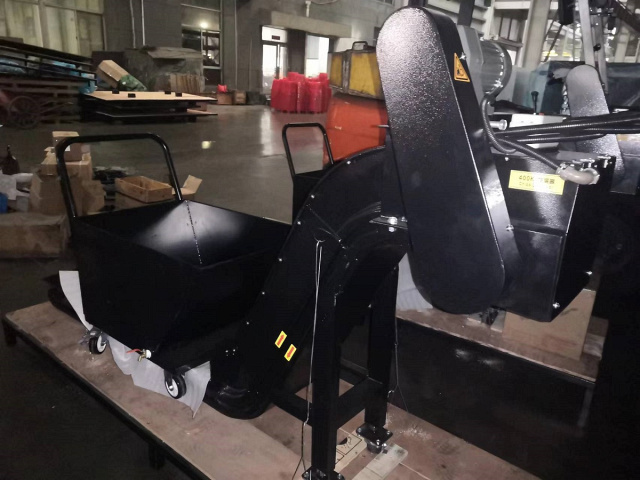

	Конвейер для удаления стружки В стандартной комплектации встроен конвейер ленточного типа извес IRONMAC ITX-510 HCNCтного производителяDS(Китай). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.
	Автоматическая система смазки Автоматическая система смазки фирмыCNP(Китай) обеспечивает централизованную своевременную смазку по основным движущимся элементам - ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре.
	Гидравлическая станция В станке вмонтирована компактная гидравлическая станция. Используются для работы гидроприводов зажима токарного патрона, револьверной головы и задней бабки. Рабочее давление в системе 2 - 3 МПа. Регулировка давления осуществляется в ручном режиме. Это позволяет своевременно корректировать возможные скачки давления.

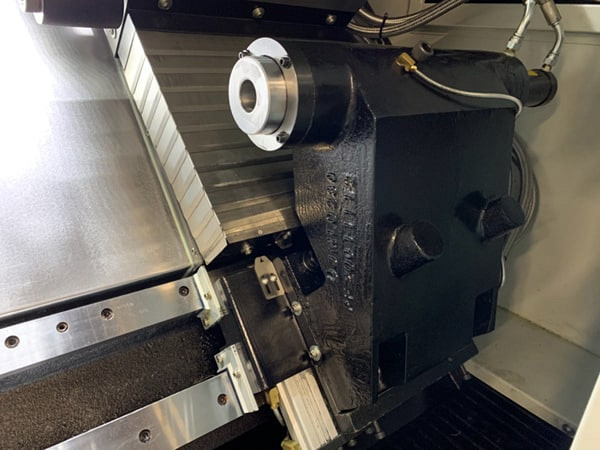

	Автоматическая задняя бабка Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения прямоугольного сечения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания. Задняя бабка приводится в движение с помощью каретки револьверной головки.

Комплектация

Стандартная

	Гидравлический 3-х кулачковый патрон - 8" (210 мм)
	Шпиндель с ременной передачей – 3000 об/мин, мощность 11 / 15 кВт (Тайвань)

Технические характеристики

Характеристика	Значение
ЦЕНА	5 608 843 ₽
ЦЕНА ПО АКЦИИ	4 673 913 ₽
Макс. диаметр вращения, мм	500
Макс. диаметр точения, мм	360
Макс. длина точения, мм	650
Макс. диаметр прутка, мм	74
По оси X, мм	240
По оси Z, мм	680
Конус	A2-8
Частота вращения шпинделя, об/мин	3000
Диаметр отверстия шпинделя, мм	86
Размер патрона, дюйм	10
Ускоренная подача по оси X, м/мин	25
Ускоренная подача по оси Z, м/мин	25
Размер державки инструмента, мм	25
Размер державки расточного резца, мм	40
Точность позиционирования, мм	0,007 / 0,007
Повторяемость, мм	0,003 / 0,003
Перемещение задней бабки, мм	500
Конус пиноли задней бабки	МТ5
Ход пиноли задней бабки, мм	80
Диаметр пиноли задней бабки, мм	100
Двигатель привода главного шпинделя, кВт	15 / 18,5
Крутящий момент главного шпинделя, Нм	143
Двигатель приводного инструмента, кВт	нет
Крутящий момент приводного инструмента, Нм	нет
Количество инструментов, шт.	12
Система ЧПУ	HCNC
Угол наклона станины, град.	45
Тип направляющих	качения
Приводной инструмент	нет
Ось Y	нет
Длина, мм	3500 + 2520 (конвейер)
Ширина, мм	2100 + 770
Высота, мм	2270 + 1580
Вес, кг	5800 + 300
