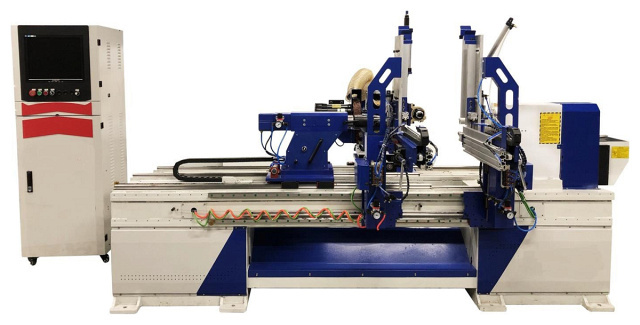

Токарный центр с ЧПУ с автозагрузкой заготовок Beaver 12D4 AUTO

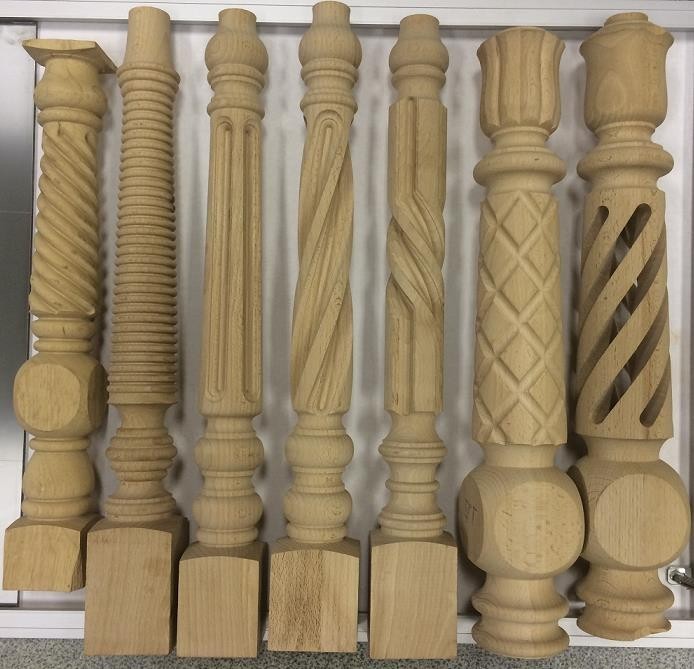

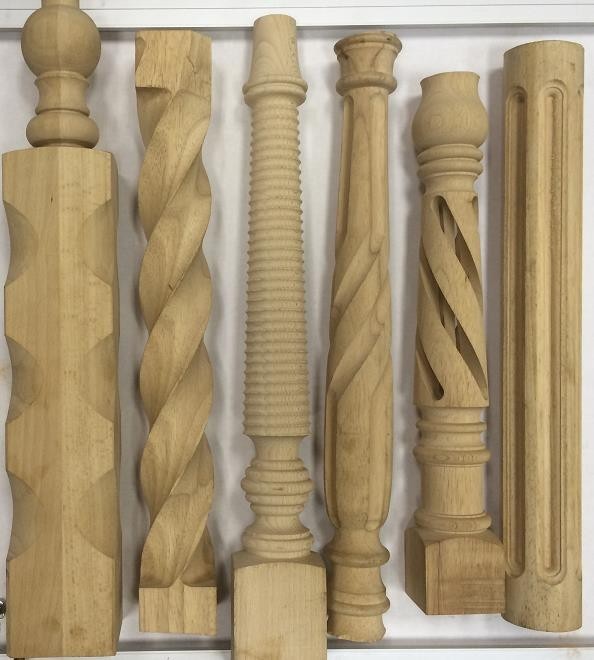

Массовое и серийное производство эксклюзивных токарных изделий из различных пород древесины. Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами, 2-мя фрезерными шпинделями и финальным шлифованием. Автоматическая загрузка позволяет увеличить производительность и исключить человеческий фактор, удобное программное обеспечение позволяет легко создавать и изменять программы. Область применения Получаемые изделия

Область применения

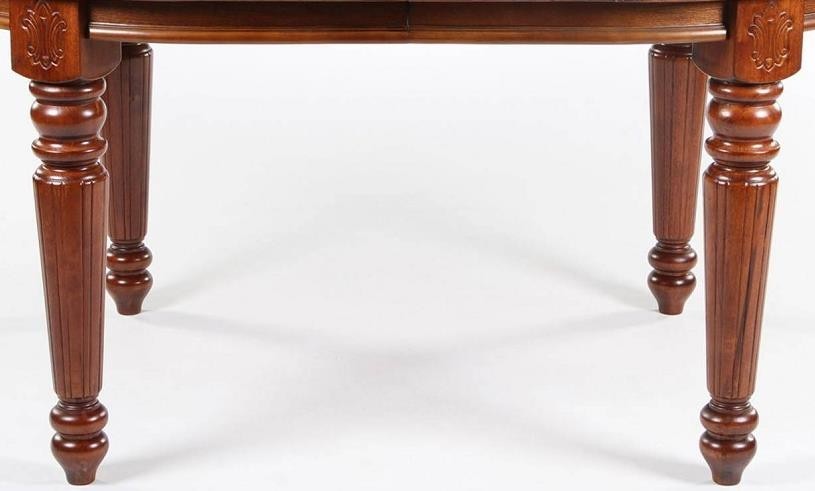

Cтолярные мастерские и мебельные предприятия для изготовления токарных изделий в большом количестве: балясин, ножек столов и стульев, точеных элементов мебели. Полностью автоматическая обработка 2-мя резцами, 2-мя фрезерными шпинделями и финальным шлифованием. Автоматическая загрузка позволяет увеличить производительность и исключить человеческий фактор, удобное программное обеспечение позволяет легко создавать и изменять программы. Получаемые изделия

Схемы обработки

	Точение резцами
	Фрезерование шпинделем

Конструктивные особенности

	Черновой резец Основной съем черновым резцом.

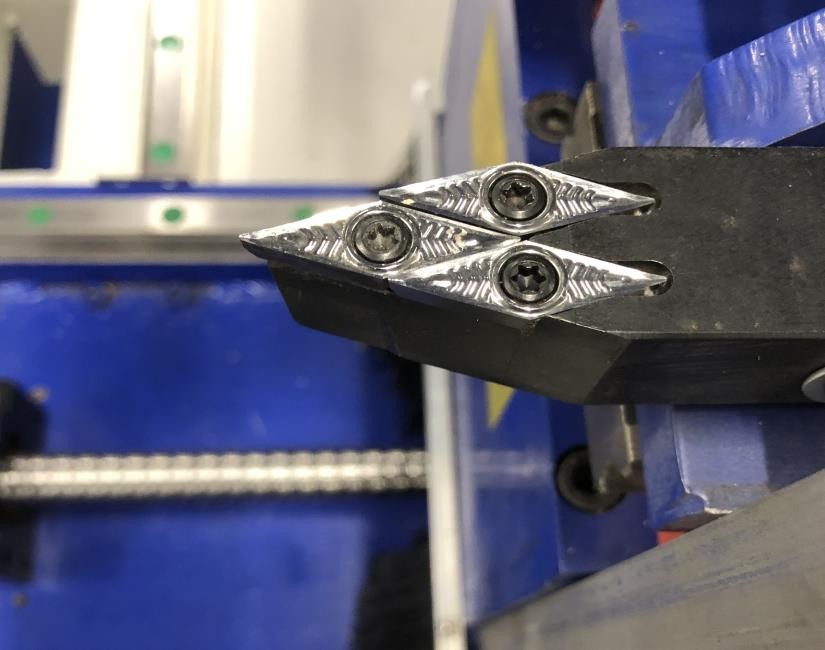

	Чистовой резец 4-х сторонние съемные пластины из высокопрочной стали многократно продлевают срок службы резца. Смена или поворот пластин не требуют специальных навыков.

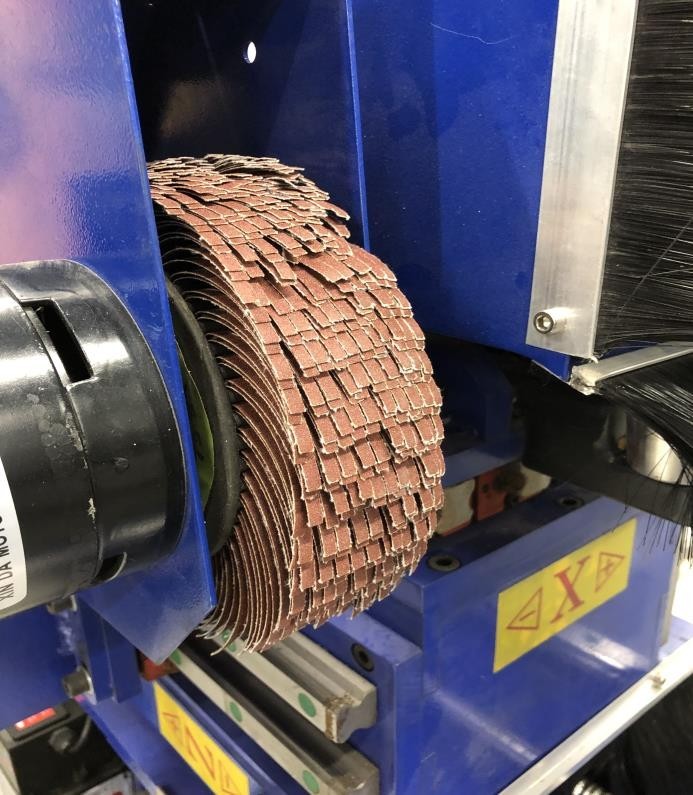

	Шлифовальный узел Финальная операция шлифования, придает законченный вид перед отделкой.

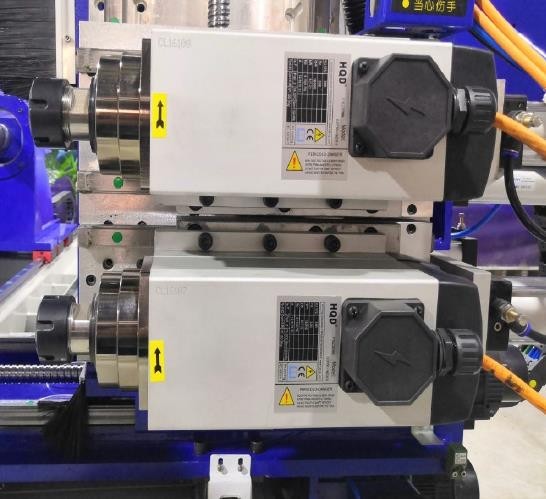

	Фрезерные узлы На станке их два, разной мощности 7,5 кВт и 6 кВт, это позволяет делать фрезеровку различной сложности и больших съемов древесины. Работа двумя разными инструментами позволяет не останавливаться на их смену и значительно сокращает время изготовления деталей.

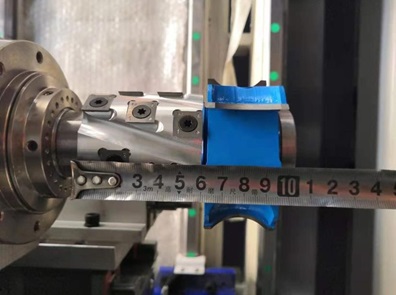

	Фрезы Со станком поставляются фрезы: Шейперная и Радиусная, которые позволяют изготовить сложные не симметричные детали, такие как мебельная ножка "КАБРИОЛЬ". Данные фрезы устанавливаются на верхний фрезерный шпиндель, имеющий увеличенную мощность до 7,5 кВт.

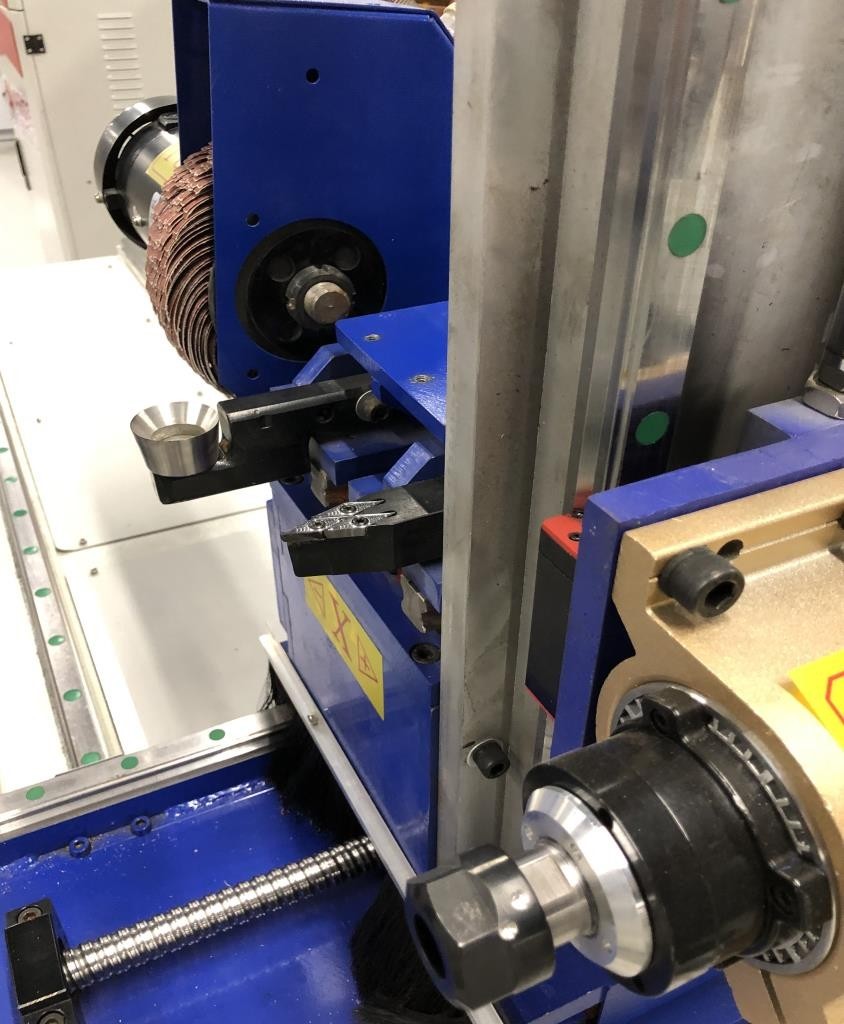

	Компановка узлов / агрегатов на станке Узлы установлены на одном суппорте. Перемещение узлов по линейным направляющим. Поперечное движение обеспечивает ШВП.

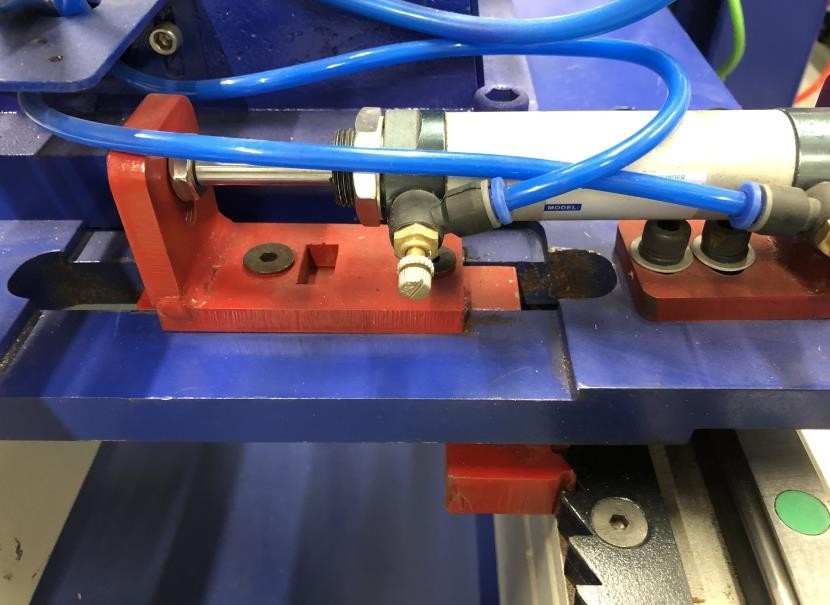

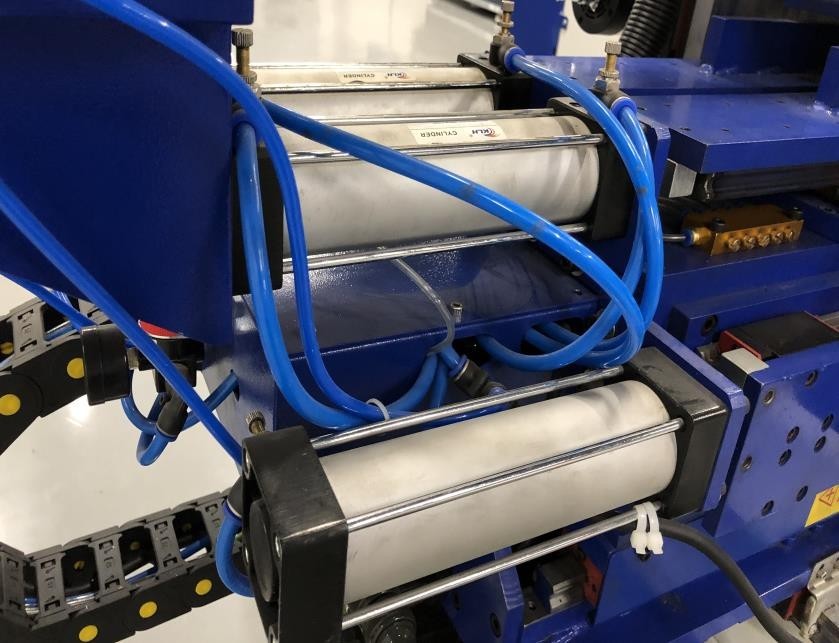

	Пневмоцилиндры рабочих узлов Индивидуальное движение узлов/агрегатов при помощи независимых пневмоцилиндров.

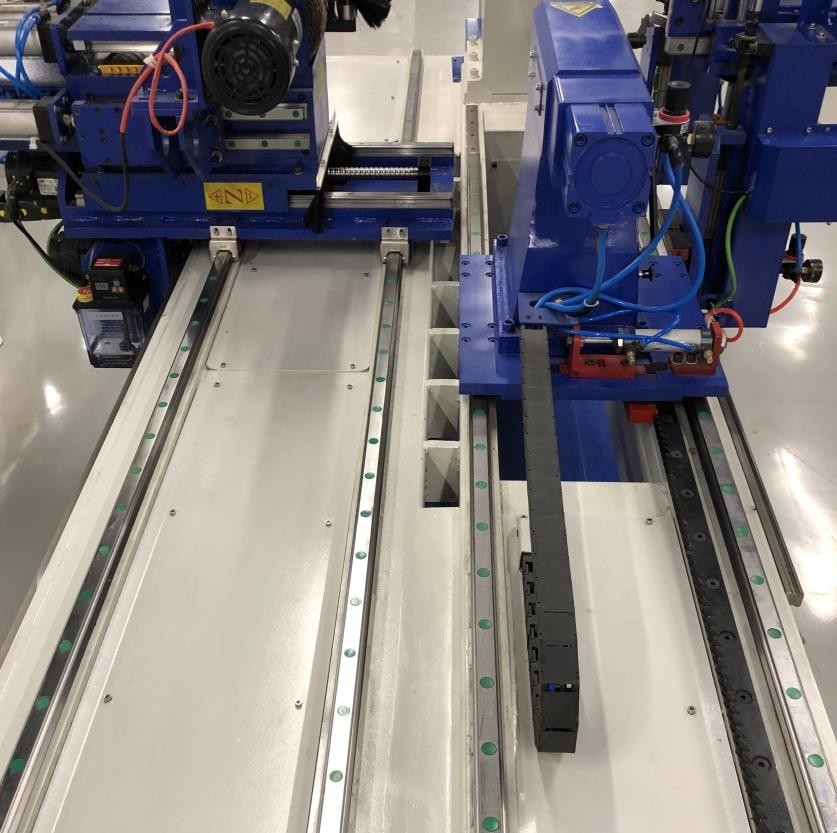

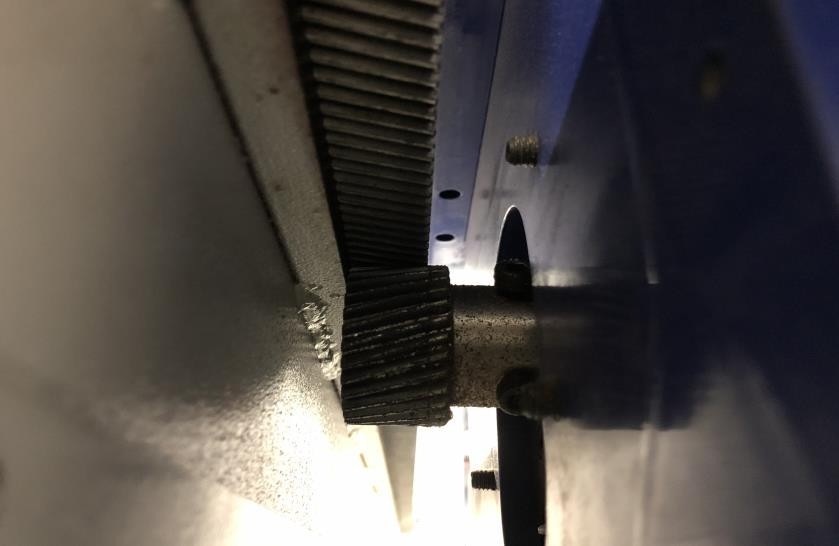

	Продольное перемещение агрегатного суппорта Суппорт перемещается вдоль станка по линейным направляющим и косозубой рейке. Движение при помощи серводвигателя.

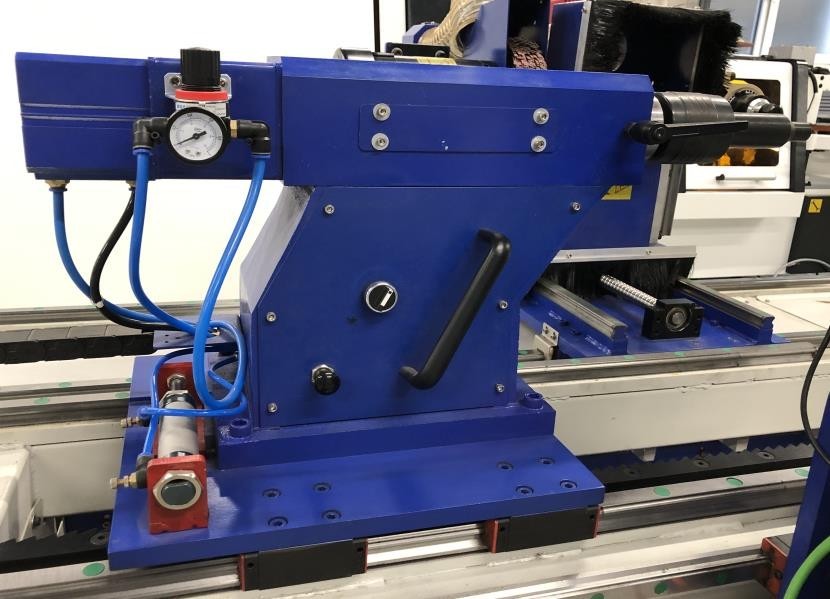

	Пневматический зажим заготовки Быстрая и надежная фиксация заготовки с помощью пневматического зажима на задней бабке.

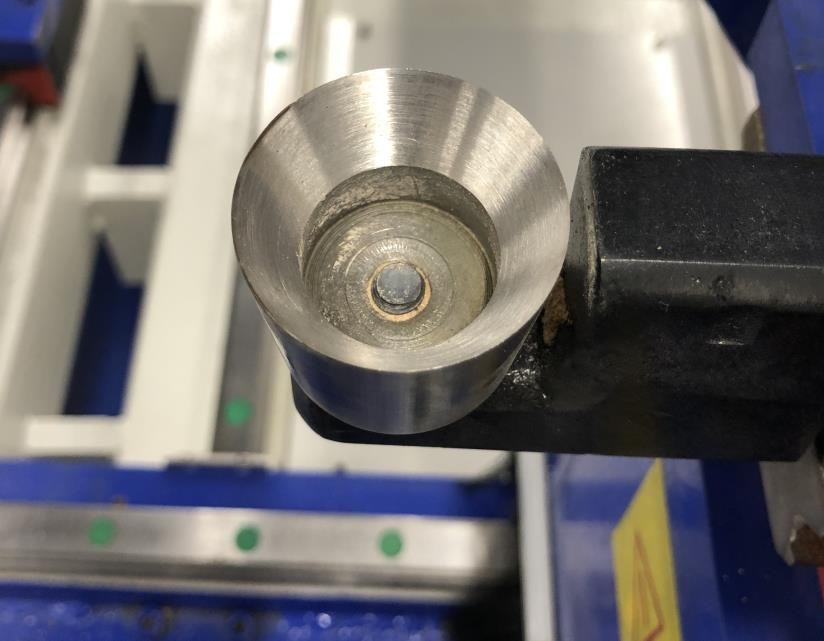

	Фиксация задней бабки Смещение упора исключено из-за надежного "пневмозамка".

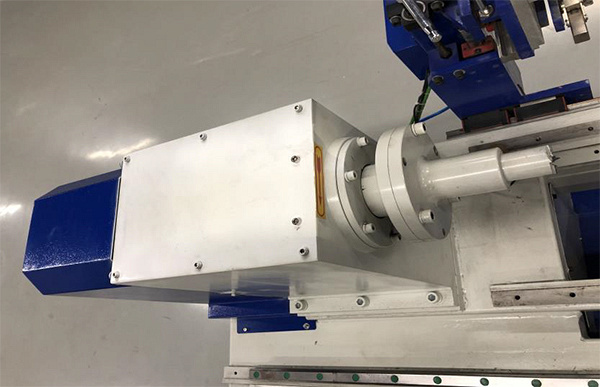

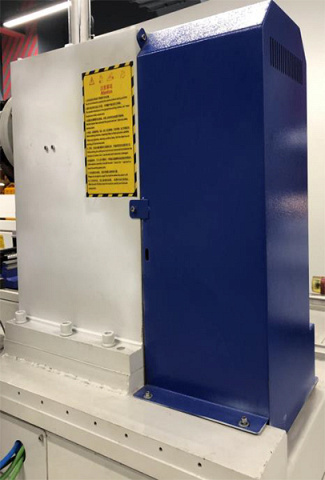

	Привод При операции "точение" привод передней бабки производится от двигателя мощностью 5,5 кВт через клиноременную передачу (2 ремня). При операции "фрезерование" привод передней бабки через зубчатую передачу серводвигателем.
	Чугунная станина Массивная станина из чугуна, усиленная ребрами жесткости, надежно гасит вибрации, что значительно повышает качество обработки и ресурс режущего инструмента. Выполнена из двух зон. Масса Beaver 12D4 AUTO станка: 1600 кг.

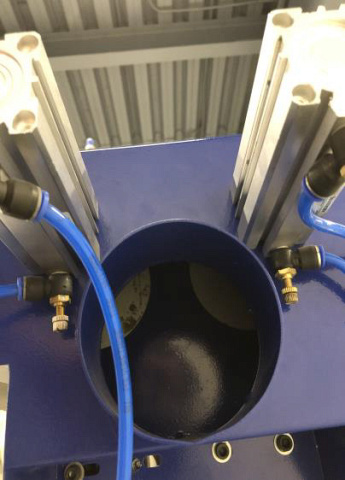

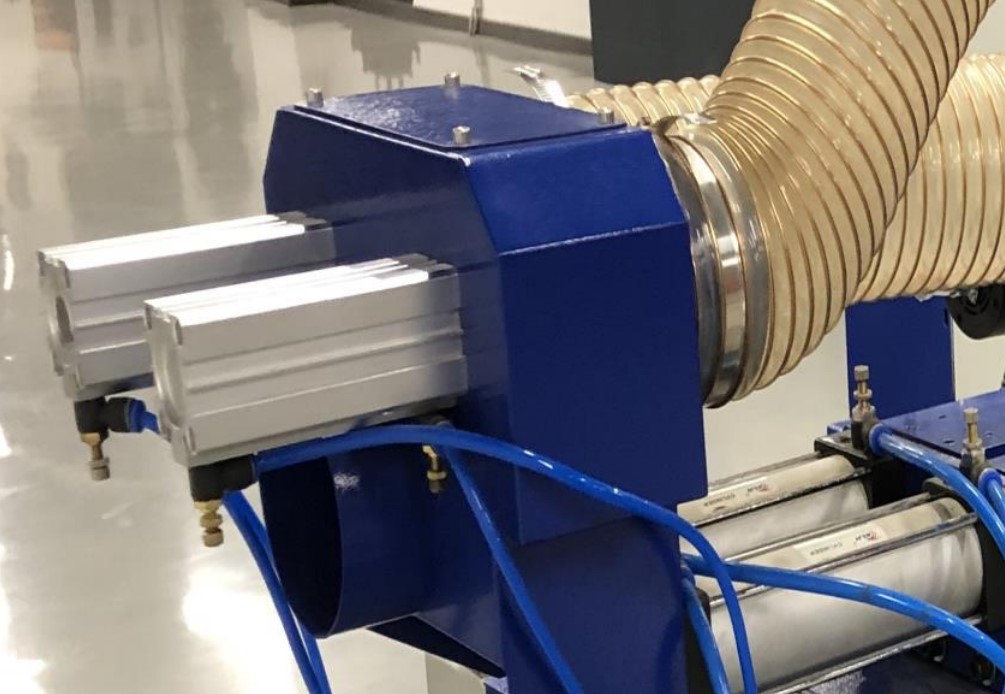

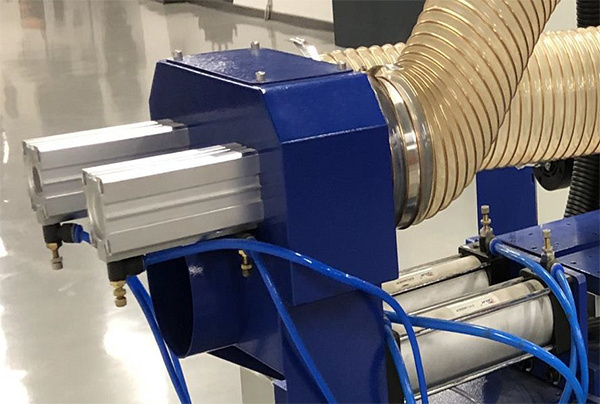

	Пневмозаслонки В зависимости от операции, точение или шлифовка, происходит автоматическое открытие / закрытие аспирационного патрубка на текущую операцию.

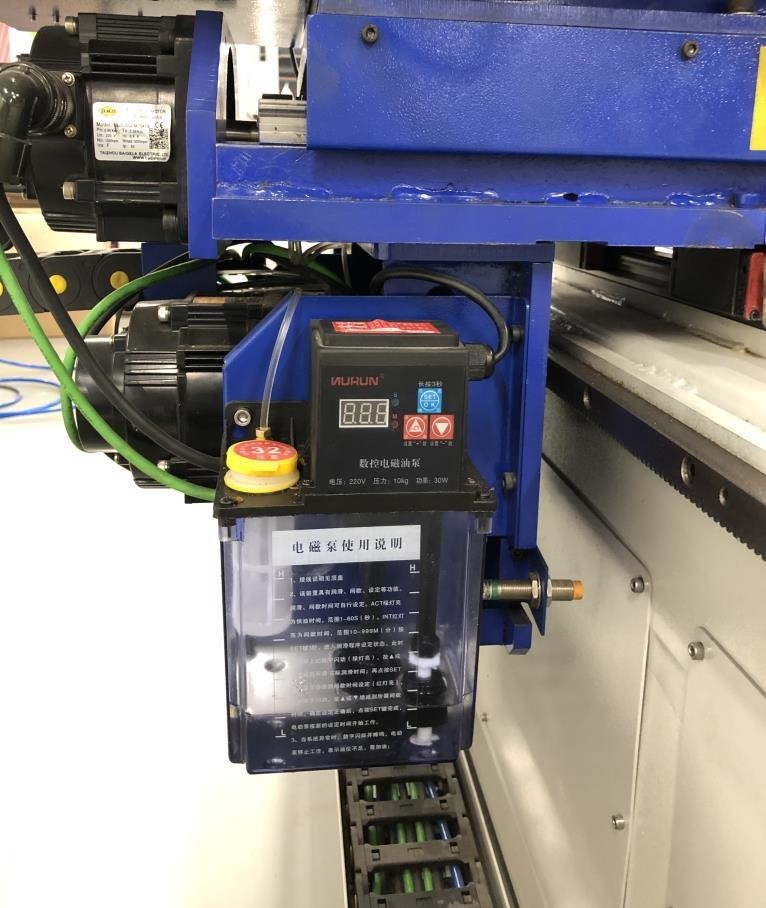

	Автоматическая смазка На станке установлена автоматическая смазочная станция с таймером. Централизованная смазка всех узлов по установленному времени, полностью исключен человеческий фактор.

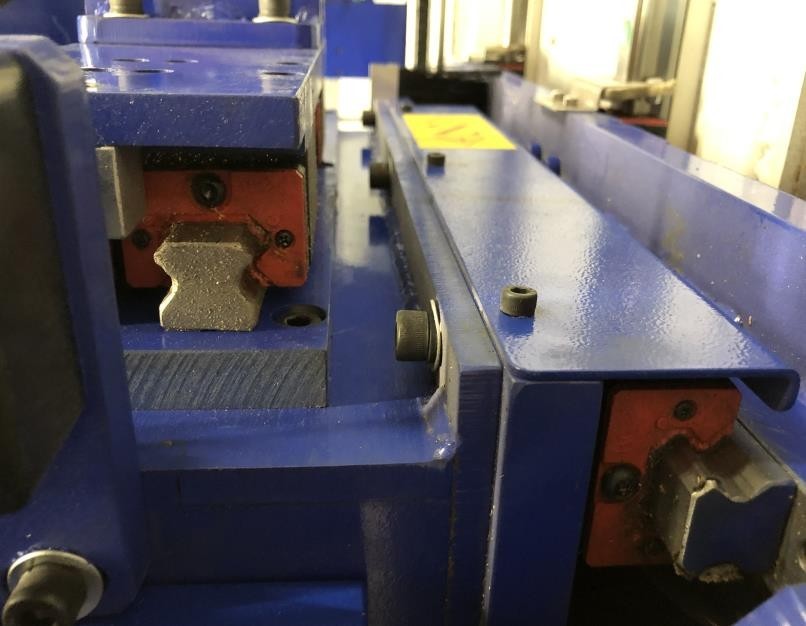

	Линейные направляющие и ШВП Точность перемещения узлов и высокое качество обработки обеспечивается использованием по всем осям линейных направляющих и шарико-винтовых пар. Для исключения попадания пыли ШВП и направляющие закрыты пылезащитными кожухами.

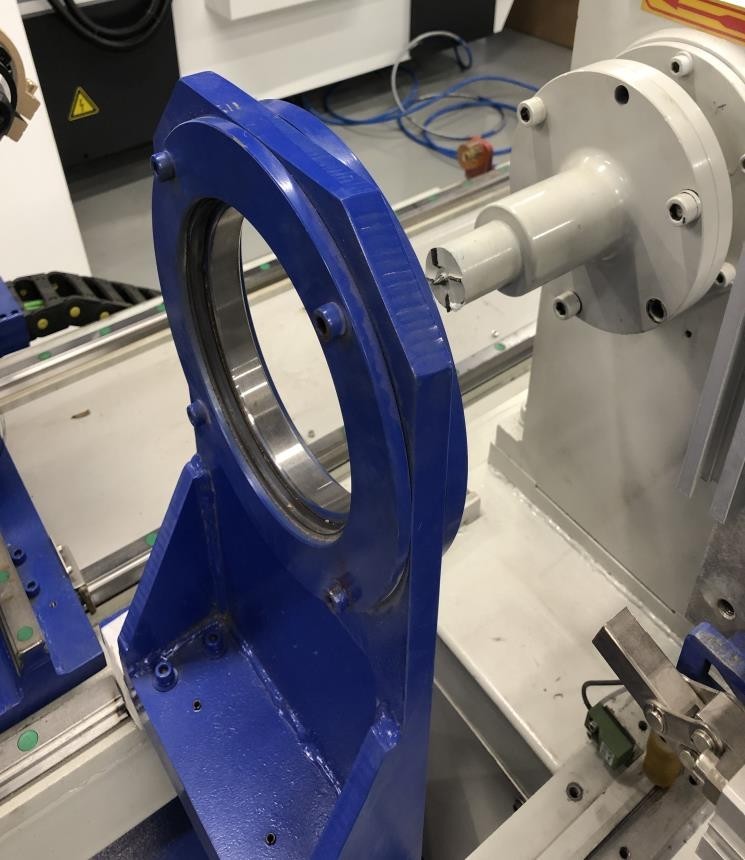

	Люнет При обработки длинных заготовок небольшого сечения необходимо использовать люнет. Обеспечивается надежная фиксация при обработке, исключается прогибание и вибрирование.

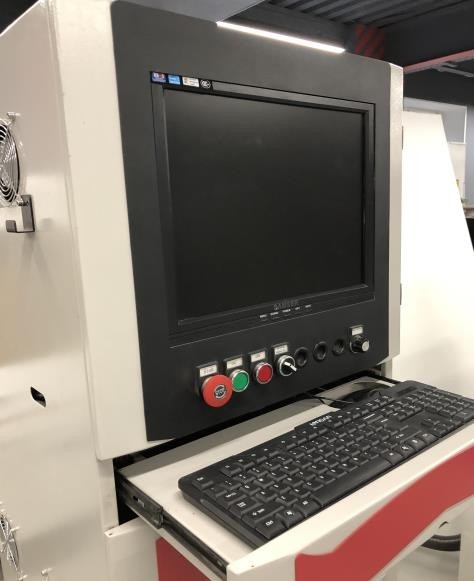

	Стойка управления Станок укомплектован стойкой управления с компьютером, программным обеспечением ArtCam и системой управления NC Studio. Станок по усмотрению завода- изготовителя может быть укомплектован двумя типами стоек.

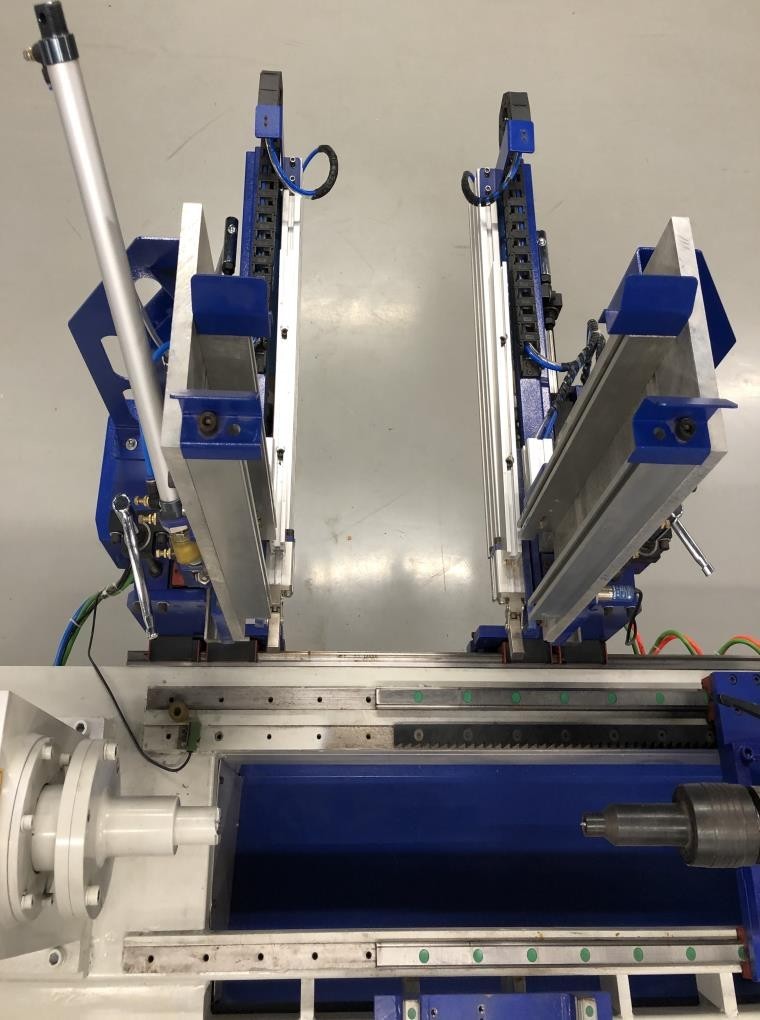

	Магазин заготовок Обеспечивает бесперебойную подачу заготовок в зону обработки.

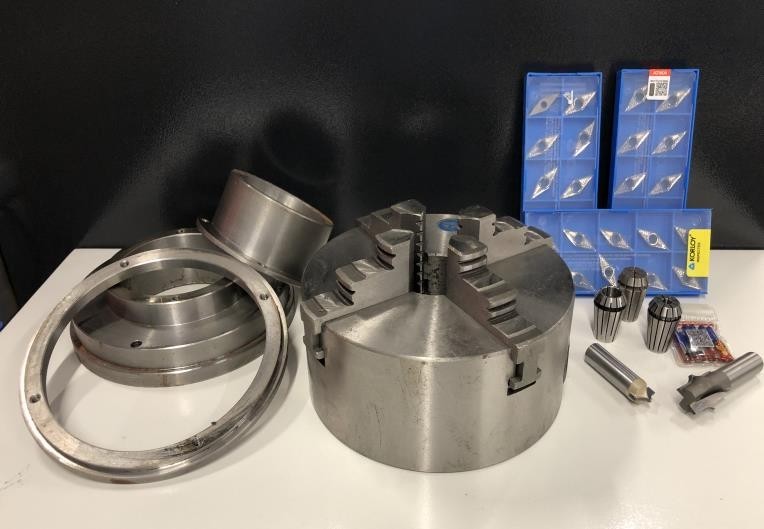

	Доп. комплект поставки Дополнительно включает в себя 4-х кулачковый патрон, люнет (кольца), съемные ножи для резца, цанги, концевые фрезы и граверы. Это все необходимо для запуска станка и полноценной работы с первого дня. Количество фрез и резцов в комплекте поставки может отличатся от количества на фото.

Комплектация

Дополнительная

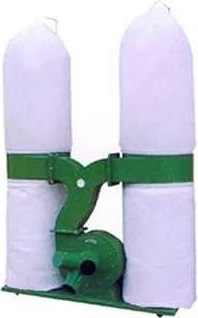

	Аспирация ПК 3150 Применяется к столярным станкам для удаления сухой стружки и пыли из зоны обработки и исключения ее попадания в окружающую среду. Системы аспирации цехов

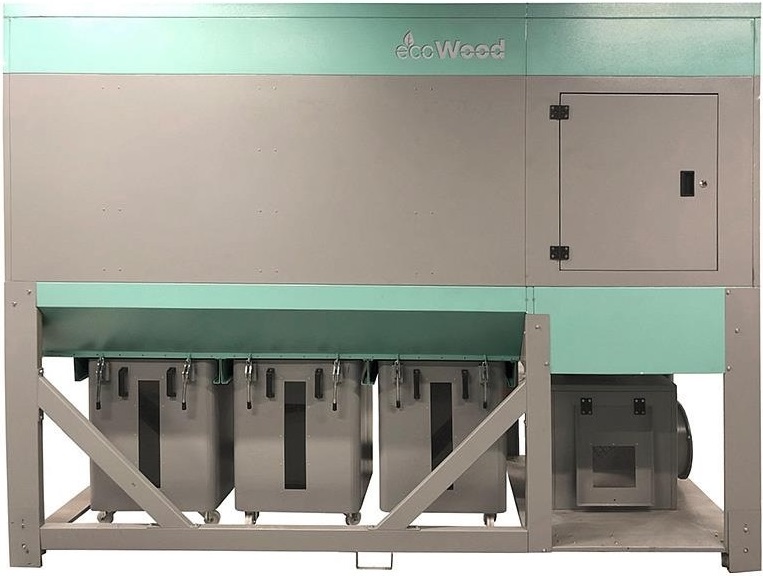

	Рукавный фильтр ECOWOOD FPC-3500, Турция Компактный рукавный фильтр с электромеханическим встряхиванием и контейнером-накопителем предназначен для очистки воздуха от сухой не слипающейся пыли в центральных системах аспирации. Фильтр устанавливается внутри цехов в основном на мебельных и деревообрабатывающих производствах. Комплектация с контейнером отлично подходит для использования на участках обработки с большим объемом отходов. Фильтры рукавные EcoWood FPC

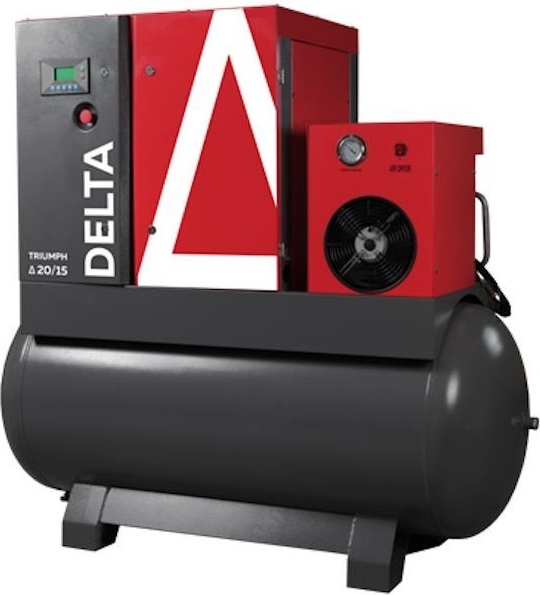

	Винтовой компрессор TRIUMPH DELTA 7,5/8 C Компания TRIUMPH - немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры. Компрессор TRIUMPH

Технические характеристики

Характеристика	Значение
Размер зоны обработки, мм	Ø 400 x 1200
Перемещение по оси Z, мм	-
Мощность шпинделя, кВт	н/д
Частота вращения шпинделя, об/мин	н/д
Тип смены инструмента	Ручная
Диаметр обработки, мм	400
Длина обработки, мм	1200
Максимальный диаметр изделия при работе с люнетом, мм	140
Возможность торцевого точения	нет
Способ загрузки заготовки	автоматическая
Перемещение суппорта с инструментом	автоматическое (ЧПУ)
Количество фрезерных шпинделей, шт.	2
Фрезерный шпиндель нов	нет
Мощность двигателя фрезерного шпинделя, кВт	6 + 7,5
Мощность двигателя фрезерного вала, кВт	нет
Шлифовальный узел	есть (щетка)
Мощность двигателя шлифовального узла, кВт	0,75
4-х кулачковый патрон	есть
Мощность двигателя вращения заготовки, кВт	5,5
Количество инструментов (резцы): основные + черновой на люнете, шт	2 + 1
Наличие шлифовального узла	да
Поворотный шпиндель с возможностью фрезеровки под углом	нет
Узел дискового точения	нет
Наличие ЧПУ	есть
Автоматическая смена инструмента	нет
Длина, мм	2800
Ширина, мм	2200
Высота, мм	1400
Вес, кг	1600
