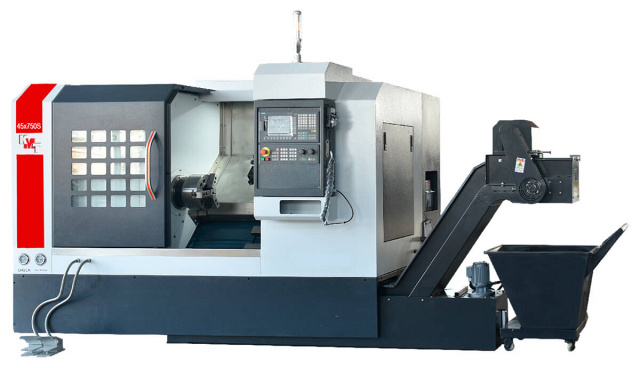

Токарный центр с наклонной станиной KMT 45/750S

Токарный центр с наклонной станинойKMT 45/750Sпредназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью. За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика. Область применения

Область применения

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Конструктивные особенности

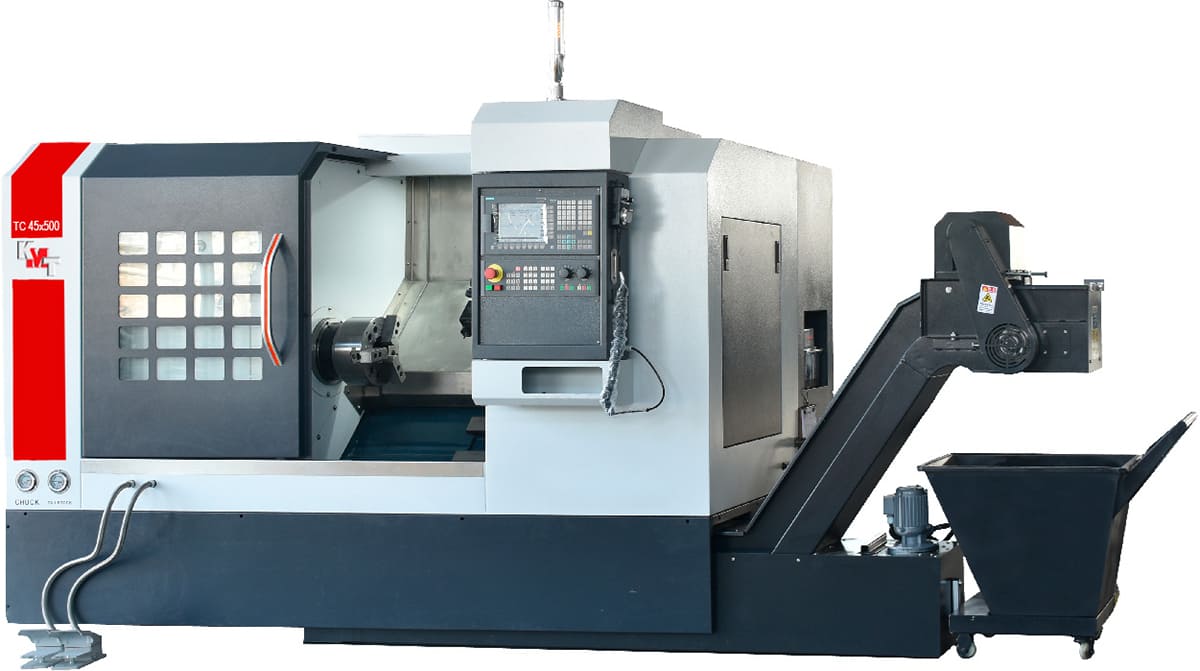

	Кабинетное ограждение Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы - возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

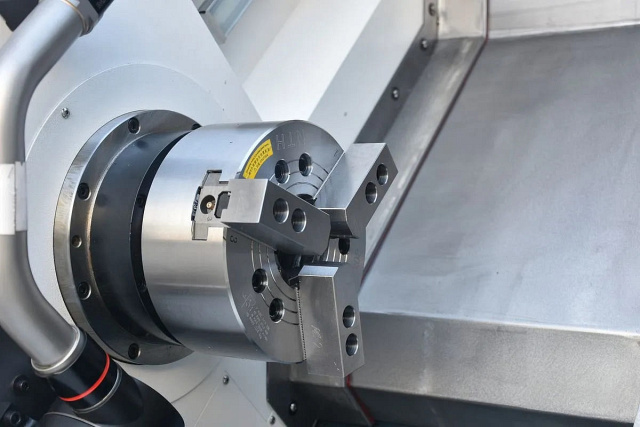

	Гидравлический патрон 200 мм Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается само центрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0,05 - 0,08 мм.

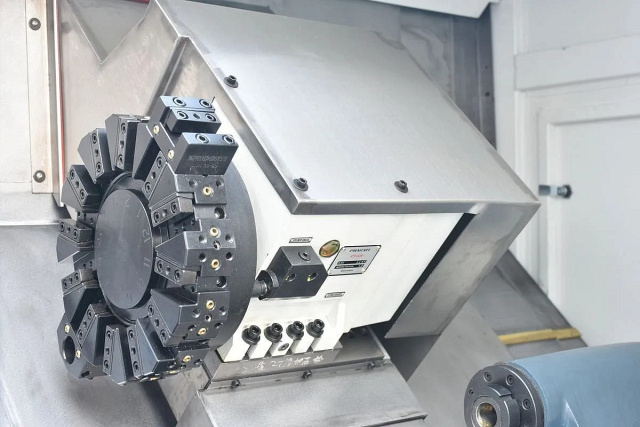

	12-позиционная револьверная голова Максимальное количество устанавливаемых инструментов составляет - 12 шт., что делает данную револьверную систему более функциональной в сравнении с 6-, 8-позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20 х 20 мм.
	Приводная система Siemens Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.

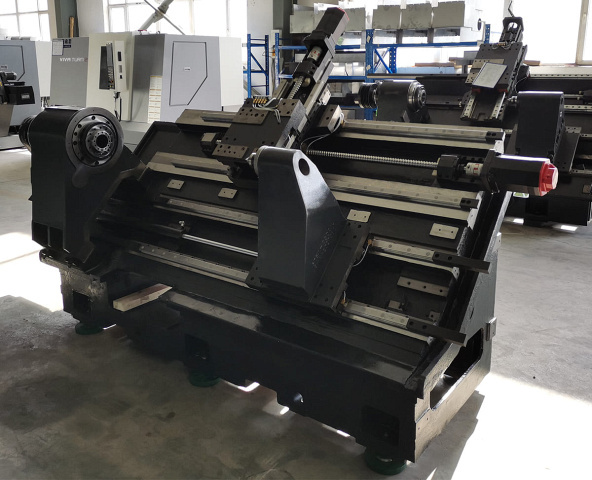

	Наклонная монолитная станина из чугуна Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами.

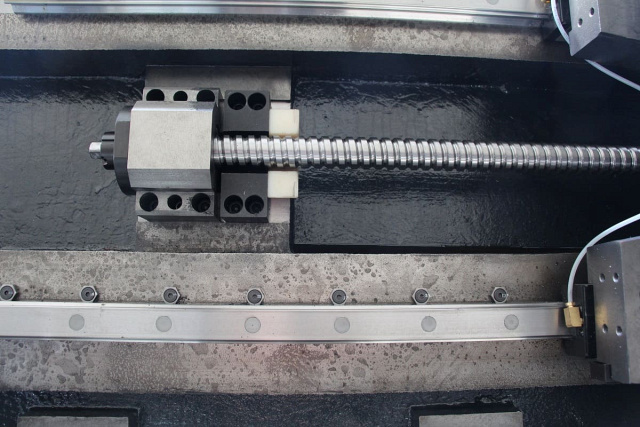

	Направляющие качения и шарико-винтовые передачи HIWIN (Тайвань) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка - суппорта с установленной револьверной головой.
	Телескопические защиты Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

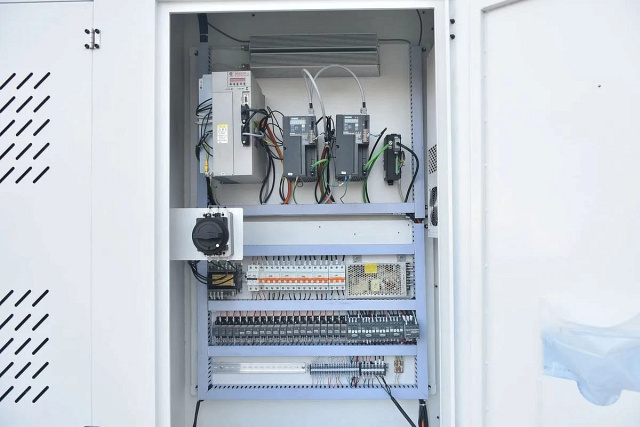

	Электрический шкаф с компонентами Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z - Siemens (Германия). Контакторы - Sсhneider (Франция).

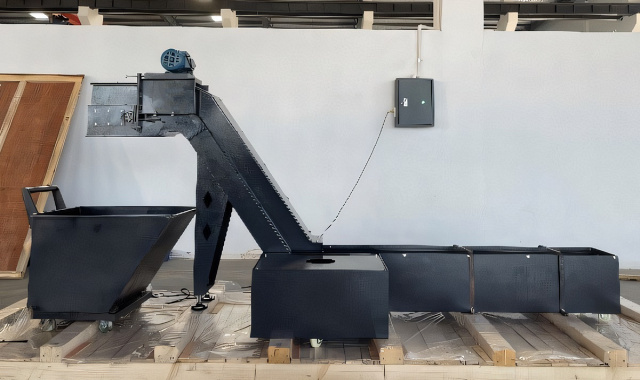

	Транспортер для удаления стружки ленточного типа Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

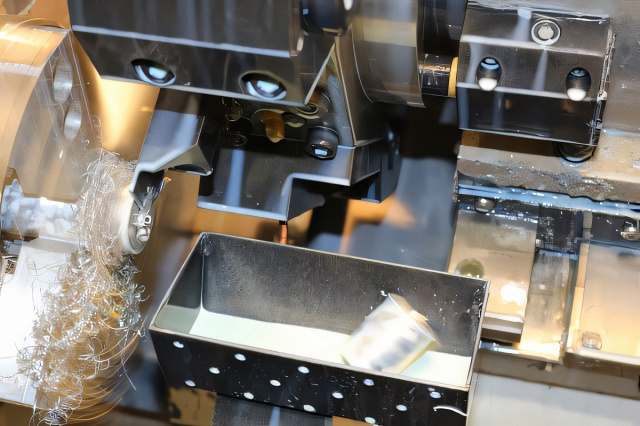

	Деталеуловитель Позволяет увеличить производительность за счёт автоматизированного улавливания деталей, тем самым сокращая время простоя на изъятие готовой детали оператором.

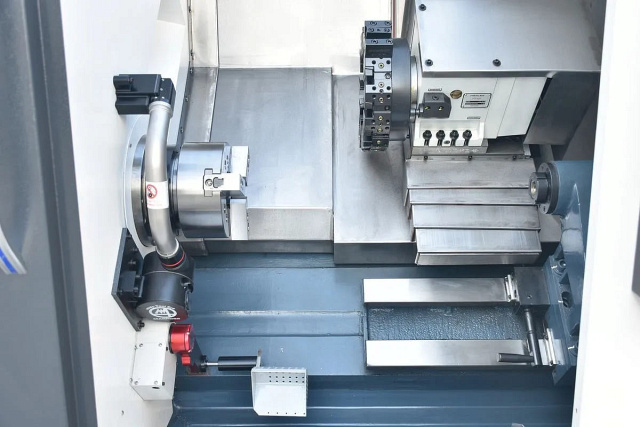

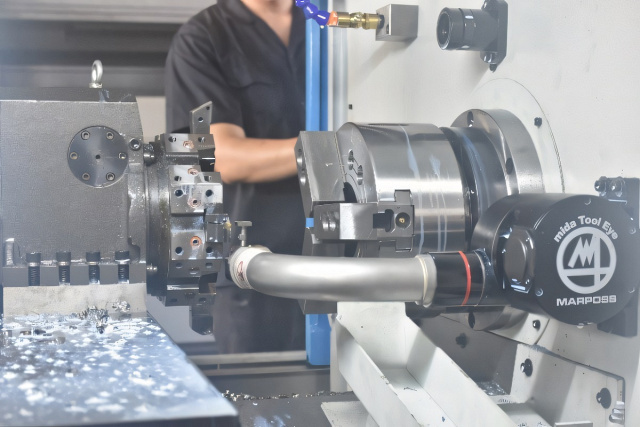

	Измерение и привязка инструмента Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.
	Подача СОЖ до 100 л/мин Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением (до 100 л/мин). Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.

Комплектация

Стандартная

Технические характеристики

Характеристика	Значение
Макс. диаметр вращения, мм	450
Макс. длина точения, мм	750
По оси X, мм	250
По оси Z, мм	700
Конус	A2-6
Частота вращения шпинделя, об/мин	4000
Диаметр отверстия шпинделя, мм	500
Размер патрона, дюйм	8
Ускоренная подача по оси X, м/мин	15
Ускоренная подача по оси Z, м/мин	15
Размер державки инструмента, мм	20 x 20
Конус пиноли задней бабки	МТ4
Ход пиноли задней бабки, мм	80
Двигатель привода главного шпинделя, кВт	11 / 15
Количество инструментов, шт.	12
Система ЧПУ	Siemens
Тип направляющих	качения
Приводной инструмент	нет
Ось Y	нет
Длина, мм	3350
Ширина, мм	1800
Высота, мм	1899
Вес KMT 45/750S, кг	3700
