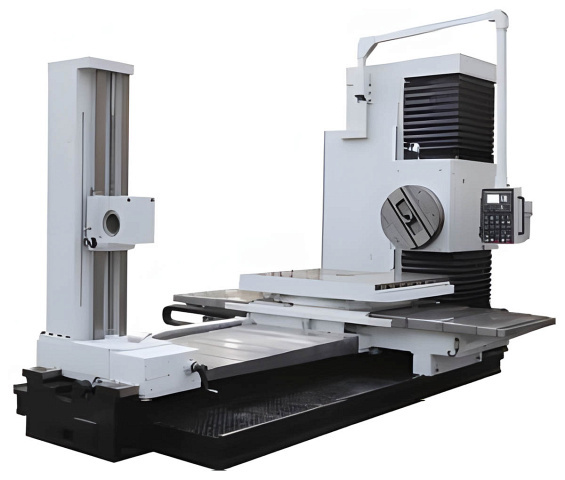

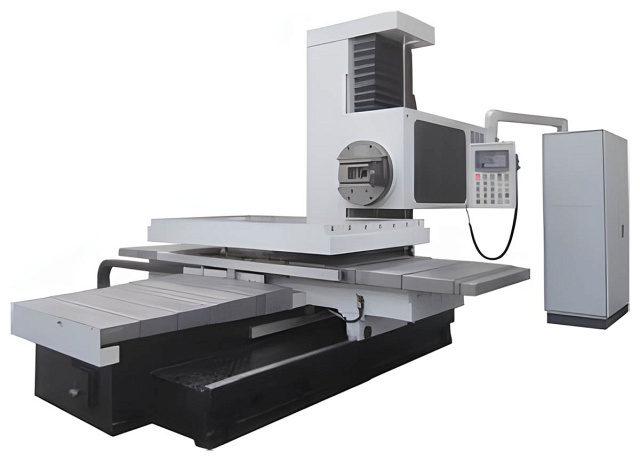

Универсальный горизонтально-расточный станок IRONMAC IH-130 NC

Универсальный горизонтально-расточной станок с поворотным столом IH-130 NC представляет собой одну из старейших технологий и концепций универсальных горизонтально-расточных станков с поворотным столом, которые в настоящее время доступны на рынке. Благодаря современному дизайну, IH-130 NC является универсальным фрезерно-расточным станком, который позволяет эффективно обрабатывать малогабаритные и средне-тяжелые заготовки, сохраняя при этом высокую точность и качество обрабатываемой поверхности. IH-130 NC осуществляет перемещение по 5 осям (X, Y, Z, W и B). Имеет широкую возможность технологического использования в черновых и чистовых расточных операциях, фрезеровании, обтачивании наружных цилиндрических поверхностей и торцов отверстий, сверлении, зенкеровании, развертывании и резьбонарезке. Большое разнообразие различных видов обработки, производимых на универсальном горизонтально-расточном станке IH-130 NC, позволяет в ряде случаев проводить полную обработку заготовки без её перестановки на другие станки, что особенно важно в тяжелом машиностроении. Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности. Область применения

Область применения

Общее машиностроение, аэрокосмическая промышленность, нефтяная и газовая индустрии, автоматика, энергетическое машиностроение, автомобилестроение, кораблестроение, производство штампов и пресс-форм, медицина, сельское хозяйство и многие др. виды деятельности.

Конструктивные особенности

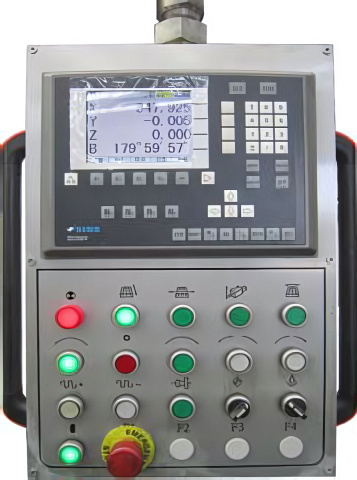

	УЦИ Станок оснащается устройством цифровой индикации, которая позволяет точно определять положение инструмента и детали в зоне обработки, повышая производительность и точность обработки. Доступны следующие модификации(Линейный энкодер):

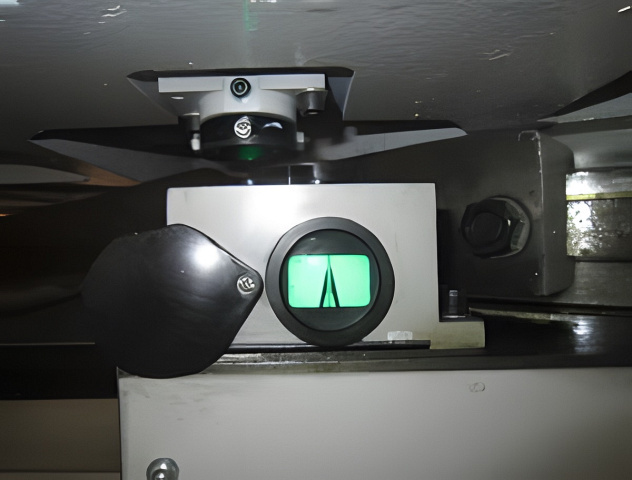

	Система считывания перемещений Станок в стандартной комплектации оснащен оптическим проектором для точного позиционирования в точках 90°, 180°, 270° и 360° для резки под разными углами. (Он не используется, если установлен энкодер-уци оси B.)

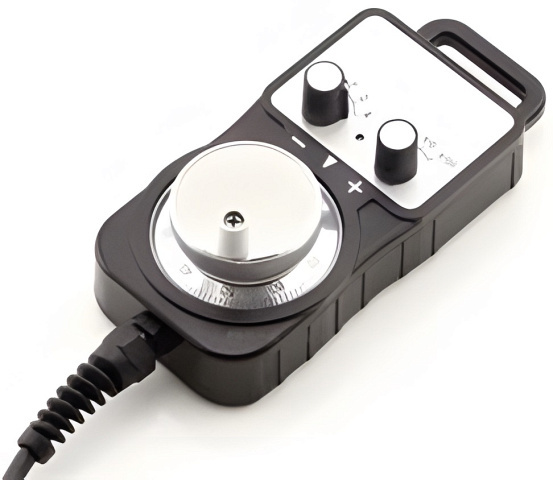

	Ручной электронный маховичок (MPG) Предназначен для удобства эксплуатации и настройки инструмента.

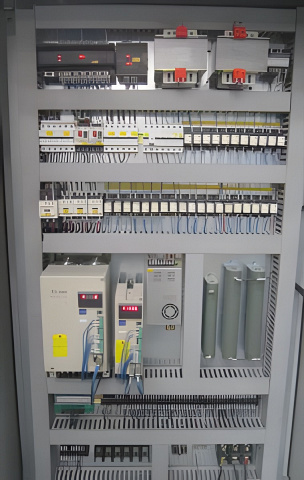

	Панель управления и электрическая система В станке используется надежная и оптимизированная электрическая система. Электрические компоненты в основном размещены в электрическом шкафу. Для облегчения работы, на панели управления размещены кнопки управления.

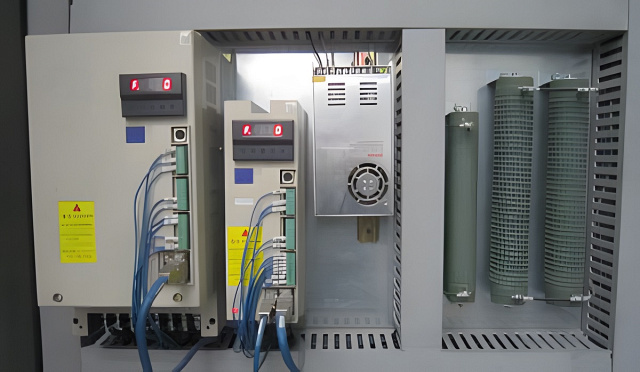

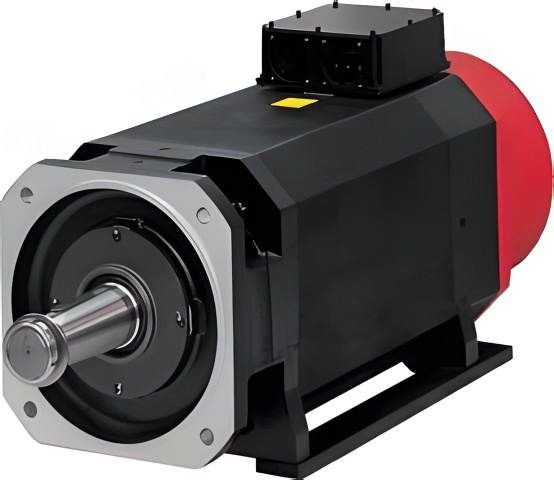

	Серводвигатель Установлен серводвигатель переменного тока большей мощности и 4-ступенчатый редуктор. Для приведения в действие коробки скоростей и зацепления шестерен на разных ступенях переключения используются гидравлические цилиндры. Другой серводвигатель переменного тока установлен на станине для подачи осей. Регулировка скорости каждой ступени достигается с помощью двигателя шпинделя и блока сервопривода

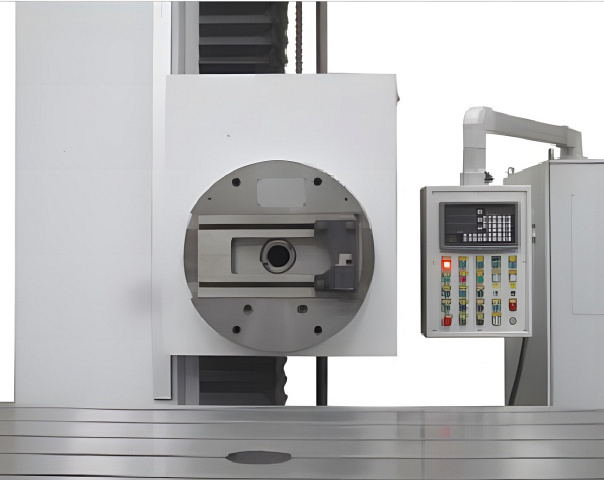

	Шпиндель и планшайба Шпиндель изготовлен из рафинированного и азотированного сплава 38CrMoAlA, обладающего высокими характеристиками износостойкости. Шпиндель прецизионно отшлифован и отполирован. Высокоскоростные, высокоточные и прочные конические роликоподшипники используются для поддержки шпинделя и обеспечения плавного вращения.

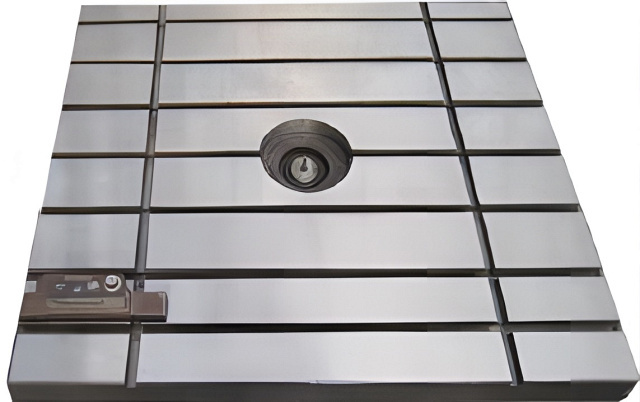

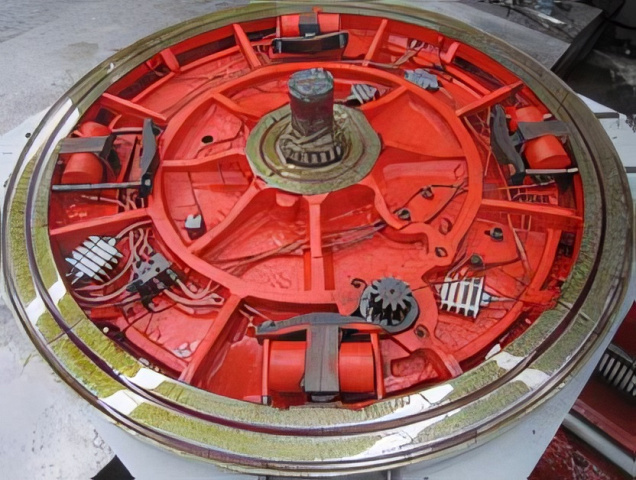

	Стол, поперечный суппорт и суппорт Стол установлен сверху на поперечном суппорте (движется по оси X), а последний установлен на суппорте, который перемещается по направляющим станины в продольном направлении (ось Z). Стол вращается на гидростатическом подшипнике поперечного суппорта большого диаметра с оптическим проектором и четырьмя блоками позиционирования, установленными в точках 90°, 180°, 270° и 360° для точного индексирования и позиционирования. Стол можно легко заблокировать и разблокировать.
	Передняя бабка Стол установлен сверху на поперечном суппорте (движется по оси X), а последний установлен на суппорте, который перемещается по направляющим станины в продольном направлении (ось Z). Стол вращается на гидростатическом подшипнике поперечного суппорта большого диаметра с оптическим проектором и четырьмя блоками позиционирования, установленными в точках 90°, 180°, 270° и 360° для точного индексирования и позиционирования. Стол можно легко заблокировать и разблокировать.
	Система смазки Смазочные масла подаются в различные точки движущихся компонентов и подшипников. Применяется автоматический лубрикатор с реле времени, чтобы обеспечить достаточное количество масла на направляющих скольжения, сохранить определенную масляную пленку и избежать возможных повреждений. Чистые трубопроводы и надлежащее уплотнение предотвращают утечку масла.
	Колонна Колонна с частыми ребрами жесткости изготовлена из высококачественного чугуна, что повышает устойчивость к скручиванию и гарантирует стабильную производительность резки. Широкие направляющие скольжения закалены и имеют большое расстояние между собой.

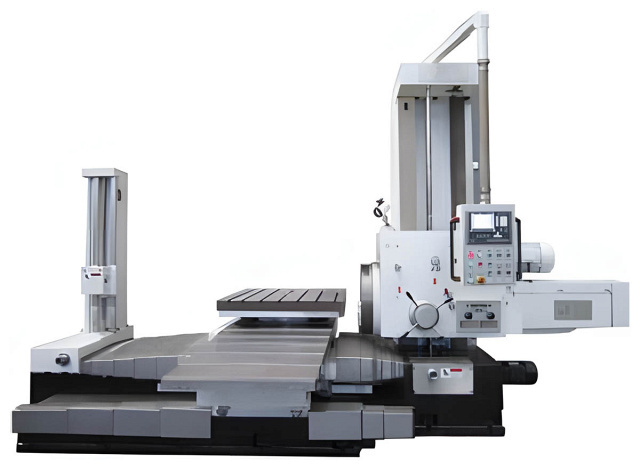

	Оси станка и основной конструктив Станок состоит из колонны, передней бабки, станины, суппорта, поперечного суппорта, стола, планшайбы и панели управления. Жесткая и надежная конструкция из чугуна обеспечивает превосходную виброустойчивость станка и высокую режущую способность. Станины станков изготовлены из высококачественного чугуна с обработкой смоляным песком и старением для снятия напряжений. Колонна крепится к станине болтами с помощью очень широких направляющих, которые поглощают вибрацию. Передняя бабка устанавливается на передней стороне колонны и перемещается по направляющим колонны вертикально. Она сбалансирована блоком противовес IRONMAC IH-130 NCа для повышения производительности резки. Стол перемещается по направляющим станины и вращается на поперечном суппорте для обработки под разными углами.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
ось B, °	360
Перемещение по оси Z, мм	2000
Размеры рабочего стола, мм	1600 x 1400
Грузоподъемность стола, кг	8000
Обороты шпинделя, об/мин	6 - 1000
Диаметр планшайбы, мм	750
Диапазон частот вращения планшайбы, об/мин	4,5 - 180
Мощность двигателя подачи, кВт	7,5
Перемещение по оси X, мм	1600
Перемещение по оси Y, мм	1400
Перемещение по оси U, мм	250
Перемещение рабочего шпинделя по оси W, мм	900
Конус шпинделя	ISO № 50 / 7:24
Диаметр рабочего шпинделя, мм	130
Макс. крутящий момент на шпинделе, Нм	1960
Мощность главного двигателя, кВт	22
Ускоренная подача по оси X, м/мин	2500
Ускоренная подача по оси Z, м/мин	2500
Ускоренная подача по оси Y, м/мин	2500
Ускоренная подача по оси W, м/мин	2500
Длина, мм	6995
Ширина, мм	3647
Высота, мм	3442
Вес, кг	24 500
