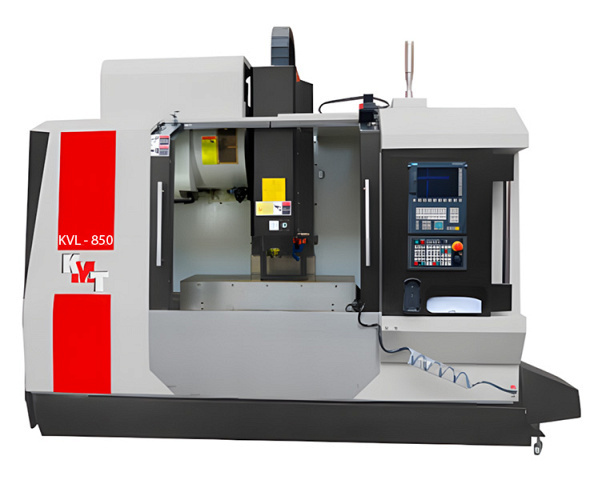

Вертикальный обрабатывающий центр КМТ KVL850 (VMС-850L) (Р)

Вертикальные многоцелевые обрабатывающие центры серии KVL850 (VMС-850L) предназначены для обработки деталей, требующих высокой точности (точность позиционирования ±0,003 мм), имеющих сложную форму, например, пресс-формы.Обрабатывающие центры KVL850 (VMС-850L) предназначены дляопераций*:фрезерование;сверление;зенкерование;растачивание;нарезание резьбы;обработка двухмерных и трехмерных изогнутых поверхностей;обработка наклонных поверхностей.* Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей.Область примененияВертикальные обрабатывающие центры KVL850 (VMС-850L) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении.Авиационная промышленностьАвтомобильная промышленностьДвигателестроениеПриборостроениеМашиностроениеОбласть применения Обрабатывающие центры KVL850 (VMС-850L) предназначены дляопераций*: Вертикальные обрабатывающие центры KVL850 (VMС-850L) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении. * Все эти операции могут быть осуществлены за одну установку, тем самым реализуя процесс программирования и сокращая производственный цикл для обеспечения значительных экономических выгод для пользователей. Область применения Авиационная промышленность Автомобильная промышленность Двигателестроение Приборостроение Машиностроение

Область применения

Вертикальные обрабатывающие центры KVL850 (VMС-850L) применяются во всех отраслях автомобильной, авиационнной промышленности, а также в приборостроении, двигателестроении, машиностроении. Авиационная промышленность Автомобильная промышленность Двигателестроение Приборостроение Машиностроение

Схемы обработки

	Фрезерование канавок и пазов
	Фрезерование уступов
	Фрезерование канавок и пазов дисковой фрезой
	Торцевое фрезерование
	Фрезерование уступов
	Фрезерование уступов
	Фрезерование отверстий и карманов (расфрезеровывание отверстия)
	Фрезерование шпоночного паза
	Фрезерование Т-образного паза

Конструктивные особенности

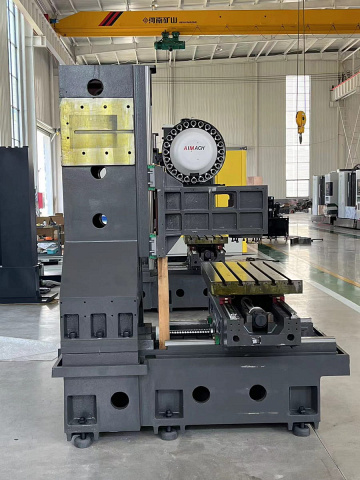

	Цельнолитая станина увеличенной массы Основные компоненты станины изготавливаются из высококачественного чугуна, проходят термическую обработку и искусственное старение (снятие внутренних напряжений), что дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивая отсутствие вибраций и высокую точность.

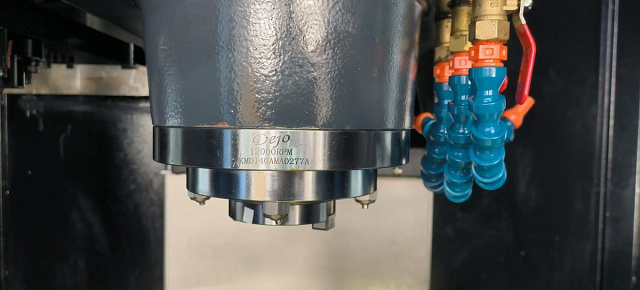

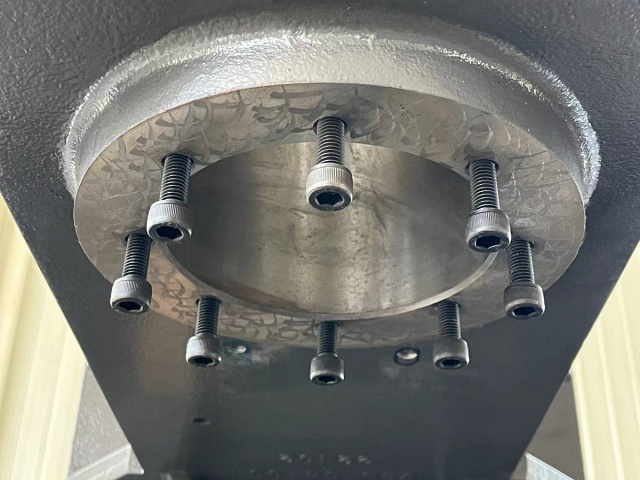

	Шпиндель Шпиндель производства компании DEJO (Тайвань), характеризуется высокой точностью и повышенной жесткостью. Передача крутящего момента происходит за счет ременной передачи. Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

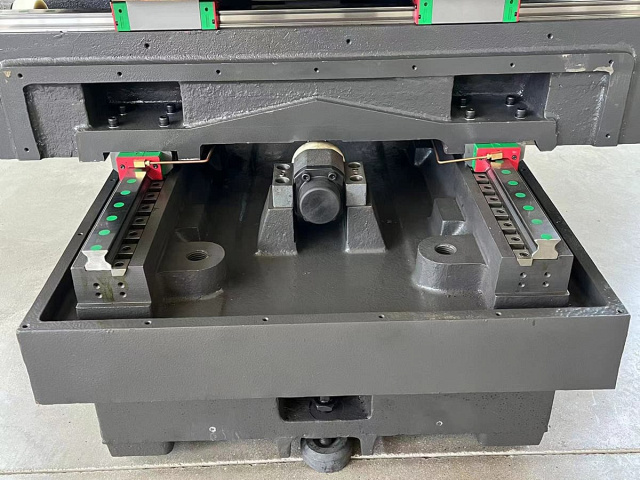

	Линейные направляющие качения В качестве пары направляющих трех осей используются линейные роликовые направляющие HIWIN/PMI/SHAC (Тайвань), имеющие преимущества меньшего трения, меньшей вибрации на высокой скорости, отличаются высокой точностью позиционирования, а также обеспечивают высокую эффективность работы сервопривода Таким образом, точность и стабильность станка значительно улучшаются.

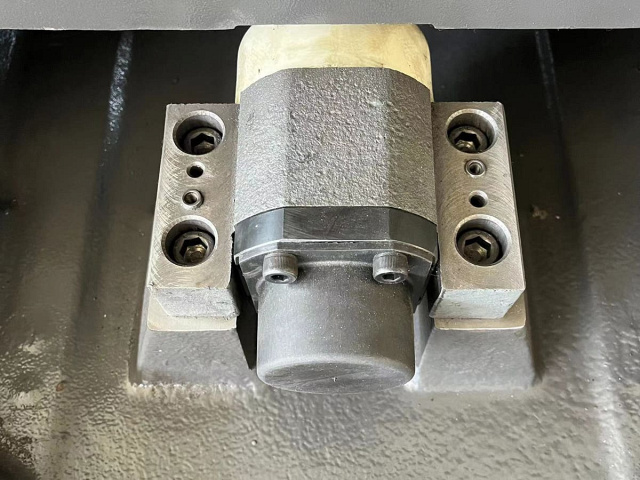

	ШВП станка Станок оснащен ШВП SHAC (Тайвань) с предварительным натяжением – это обеспечивает точное и плавное перемещение даже с высокой нагрузкой. Опорный подшипник шарико-винтовой передачи 30TAC NSK/NACHI (Япония) с углом контакта 60°, высокой грузоподъёмностью и большим предварительным натягом.
	Обновлённая система SIEMENS SINUMERIK 828D SW 26x LCD монитор 10,4 дюймов. В версии Shop Mill расширен функционал:
	Автоматическая система смены инструмента Обрабатывающие центры KVL850 оснащен 24 позиционной системой смены инструмента – тип «рука». Время смены инструмента – 4 секунды.
	Масляное охлаждение шпинделя Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы.
	Система смыва и уборки стружки Обильная подача СОЖ облегчает уборку станка, а ленточный конвейер обеспечивает максимально эффективное удаление стружки из станка в корзину.
	Подготовка инструмента Для удобства подготовки инструмента на станке оборудование место для хранения инструментальных оправок и приспособление для фиксации инструмента при смене режущих пластин.

Комплектация

Стандартная

	Система ЧПУ SIEMENS 828D (SW26X) ShopMill, USB порт, MPG пульт.
	Шпиндель BT-40 DEJO (Тайвань) 12 000 об/мин, мощность главного двигателя 9 / 22 кВт, производства SIEMENS (Германия), прямой привод.
	Автоматическое устройство смены инструмента На 24 позиций (тип рука).

Дополнительная

4-я ось CNC-200R GSA Siemens 828D (Р) Комплектация:

Технические характеристики

Характеристика	Значение
ЦЕНА	4 134 940 ₽
Установка 4-ой оси	есть
Конус шпинделя	BT40
Частота вращения шпинделя, об/мин	12 000
Расстояние от центра шпинделя до колонны, мм	590
Расстояние от торца шпинделя до поверхности рабочего стола, мм	120 - 670
Мощность двигателя шпинделя, кВт	9 / 22
Крутящий момент, Нм	65 / 135
Тип привода шпинделя	Прямой
Мощность серво-двигателей по осям X / Y / Z, кВт	2,9 / 2,9 / 3,55
Мощность помпы СОЖ, кВт	0,5
Внутренний диаметр шпинделя, мм	70
Внешний диаметр шпинделя, мм	120
Система ЧПУ	Siemens
Модель	Siemens 828D
Размер стола, мм	1000 x 500
T-образные пазы, мм	5 х 18 х 90
Макс. нагрузка на стол, кг	600
Перемещение по оси X, мм	800
Перемещение по оси Y, мм	500
Перемещение по оси Z, мм	500
Тип направляющих X / Y / Z	Качения
Быстрые перемещения X / Y / Z, м/мин	48 / 48 / 48
Скорость подачи X / Y / Z, мм/мин	12 000
Емкость магазина инструмента	24 (тип - рука)
Макс. вес KVL850 инструмента, кг	8
Макс. длина инструмента, мм	300
Макс. диаметр инструмента (при полной загрузке ячеек), мм	78
Время смены инструмента, с	4
Точность позиционирования по осям X / Y / Z, мм	±0,003
Повторяемость X / Y / Z, мм	±0,002
Объем бака СОЖ, л	130
Давление воздуха, Бар	5 - 8
Диаметр ШВП, мм	40 / 40 / 40
Ширина направляющих по осям X / Y / Z, мм	35 / 45 / 45
Макс. диаметр инструмента (без инструмента в соседних позициях), мм	120
Потребление электроэнергии, кВA	25
Длина, мм	2510
Ширина, мм	2205
Высота, мм	2500
Вес, кг	5000
